تكبير اشارات ال RF بقدرات صغيره و متوسطة

[ibrahim hatim]

السلام عليكم و رحمه الله

و كل عام و الجميع بخير


اريد مساعد فى تصميم دائرة لتقوية اشارات ال RF الخاصبه بال FM لترددات 88 -108

باستخدام ترانستورات ذات قدرات صغيره و متوسطة ( لا تتجاوز قدرة الترانستور عن 600 ملى واط ) و افضل استخدام الترانستورات الاتية :
2N3904 . 2N2222 . 9018

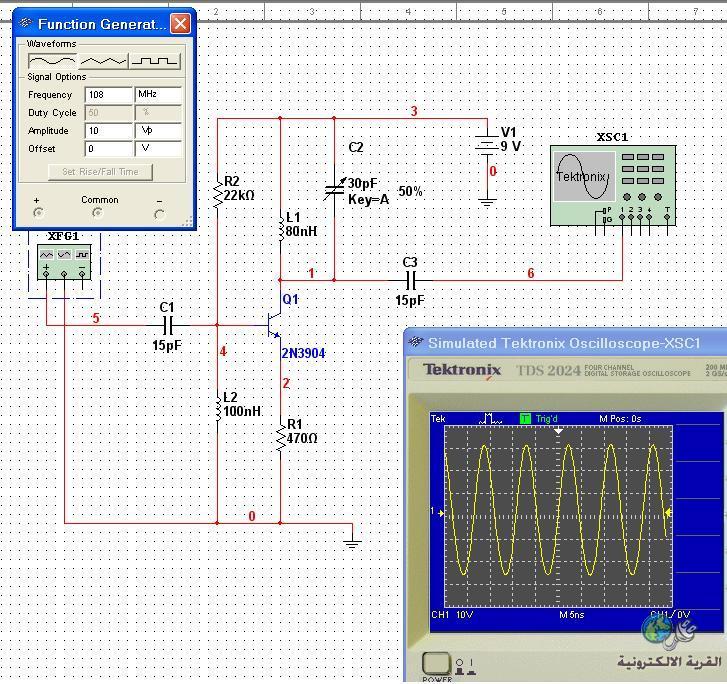

فى الدائرة ادناه محاولة منى للاستفادة من تصميم دائرة مايكروفون

فقط قمت بقطع الجزء الاخير من الدائرة المتصل بالهوائى




وانا بانتظار اقتراحاتكم و افكاركم

[ماجد عباس محمد]

هذه الدائرة تعطيك كسب قدره 9 مرات تقريبا ولكن المكثف C2 يفضل رفع قيمته إلى 470 بف وهذا حسب المحاكاة على برنامج Circuit Maker6

[عمير الفلسطيني]

الررررااااابط لايعمل

[ibrahim hatim]

المشاركة الأصلية كتبت بواسطة عمير الفلسطيني

الررررااااابط لايعمل

راجع المتصفح الخاص بك

رابط الصوره يعمل بصوره جيده

[ibrahim hatim]

بعد تجريب الدائرة اعلاة

للاسف الدائرة لا تعمل جيدا


الرجاء المساعده

[بسام1970]

المشاركة الأصلية كتبت بواسطة ibrahim hatim

بعد تجريب الدائرة اعلاة

للاسف الدائرة لا تعمل جيدا


الرجاء المساعده

[ibrahim hatim]

شكرا جزيلا اخى بسام

ولكن لدى مشكلة فى ضبط قيم الملفات

هل يمكنك مساعدتى ؟؟

[بسام1970]

المشاركة الأصلية كتبت بواسطة ibrahim hatim

شكرا جزيلا اخى بسام

ولكن لدى مشكلة فى ضبط قيم الملفات

هل يمكنك مساعدتى ؟؟

ماذا تقصد ضبطها؟ هل تقصد عدم القدرة على الحصول على القيمة المطلوبة؟

يجب أن يكون لديك دائرة قياس حث الملف وتكون دقيقة هناك في الشبكة الكثير ويمكنك تطبيقها

http://my.integritynet.com.au/purdic...er-project.htm
http://electronics-diy.com/lc_meter.php
http://kc7zow.tripod.com/hamradio/id8.html
http://home.kpn.nl/colmer-kj/Pic%2016F84-E.html

أما إن إن لم تستطع عمل الدائرة فعليك الاعتماد على المعادلات وحساب عدد اللفات وقطر السلك والملف وطول الملف ولكن على حساب الدقة.
