[s.sultan]

بسم الله الرحمن الرحيم


تحية احترام للجميع
وكل عام وانتم بالف الف خير ؟؟


انا بعيد جدا عن المحولات والملفات وما اشبها من الاحمال الملفيه
ولكن لانني اعمل الان في مجال تصميم وتصنيع نوع من المكائن التي
في المجمل هي محولات وملفات ...الخ

وانا الان بصدد تصنيع نموذج اولي في المختبر باستعمال ما موجود ومتوفر
المهم

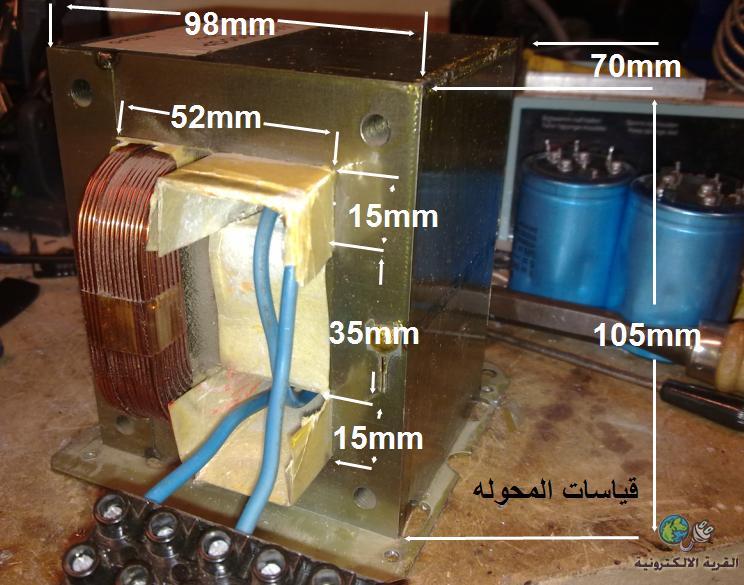

عندي محوله كبيره( بقياستنا نحن بني الكترونيات)قياستها كما في الصوره:-



اريد اعرف قدرة هذه المحوله :-

ايام زمان من خلال المقطع للقلب وهو :-
5.2*3.5=18.2 سنتم2
اي القدره = 18.2 تربيع=330 واط تقريبا ؟؟؟

هل هذا صحيح ؟؟؟؟



والف شكر مقدما


ابو احمد

[s.sultan]

بسم الله الرحمن الرحيم

تحية احترام وتقدير


اولا:- كل عام وال كهرب بالف خير ؟؟؟

ثانيا:- 19 قراءه ولا جواب ؟؟؟؟؟

ثالثا:- طبعا غير صحيح كل هذا الكبر و330 واط ...هذا غير منطقي
وخصوصا انها من منشئ ياباني جيد...... اين الخطئ اذا ؟؟؟؟
وبعد البحث والتدقيق ( من جمل التهويل ) عرفنا ان مساحه
قلب المقطع هي 7.0 *3.5 =24.5 سنتيم مربع
اي القدره =24.5*24.5=600 واط تقريبا

600 واط اقرب للواقع العملي ؟؟

يبقى سوال هل هذا صحيح ؟؟؟


انتظر الاجابه


ابو احمد

[سعيد فايد]

اقتباس المشاركة الأصلية كتبت بواسطة s.sultan بسم الله الرحمن الرحيم تحية احترام وتقدير اولا:- كل عام وال كهرب بالف خير ؟؟؟ ثانيا:- 19 قراءه ولا جواب ؟؟؟؟؟ ثالثا:- طبعا غير صحيح كل هذا الكبر و330 واط ...هذا غير منطقي وخصوصا انها من منشئ ياباني جيد...... اين الخطئ اذا ؟؟؟؟ وبعد البحث والتدقيق ( من جمل التهويل ) عرفنا ان مساحه قلب المقطع هي 7.0 *3.5 =24.5 سنتيم مربع اي القدره =24.5*24.5=600 واط تقريبا 600 واط اقرب للواقع العملي ؟؟ يبقى سوال هل هذا صحيح ؟؟؟ انتظر الاجابه ابو احمد

بسم الله الرحمن الرحيم

أخى العزيز
لكى تتخيل مساحة مقطع القلب
تخيل لفه واحده من السلك حول
القلب من ملفات المحول
وطبقاً للصوره المرفقه لمحولكم المحترم
ولد الناس اليابانى ده فأنه
لو قمنا بلف لفه واحده حول القلب
تكون مقاساتها كالتالى
عرض 3.5 سم او 35 مم
طول 7.0سم او 70 مم
ويكون مساحة مقطع القلب
هو مساحه هذه اللفه
=
3.5×7.0 =24.5 سم
ويكون قدرة المحول
=
(مساحة المقطع)
= 24.5 =600.25 وات بالضبط
وإليك رابط لموضوع متكامل عن المحولات
لى أنا شخصياً
http://www.qariya.com/vb/showthread.php?t=22774

ستجده فيه كل ما تحتاج
إن شاء الله

[s.sultan]

بسم الله الرحمن الرحيم


تحية احترام


اولا:-الف شكر على الاجابه وفقكم الله؟؟
ثانيا:- تم التعامل والتصميم على ان قدرة المحوله600 وفقا لحساباتنا والمتواضع ؟؟؟
والتي ايدها الواقع العملي للتصميم وحساباتكم اعلاه ؟؟



ابو احمد

[المفيد]

كل عام وأنت بخير يا أستاذ سلطان
أخي 1-ليس حكراً أن من يشاهد مشاركتك لازم يرد وإلا لن يتم تفاعل في المنتدى إذانكتفي بالعنوان ولا نشاهد خوفاً من إنتقاد مثل إنتقادك
2- اذا كان عندك معلومه فحاول أن تطرحها بطريقه أفضل لنستفيد ليس بهذه الطريقه الملتويه.
3- أتمنى أن تفهم نقدي أنه بناء ليس تجريح وشكراً
