[aiman-sony]

اصدقائي الاكارم
كل عام و انتم بخير

لي سؤال مع انني اعتقد ان الجواب واضح و لكن احببت التاكد

اصدقائي

من المعلوم ان الميكروكونتروللر يعمل بتوتر يترواح من 3.5 الى 5.5 فولت
ولكن تجد ان توتر مخرج منفذ com الخاص بمبرمجات jdm يعطي توتر +12 - 12 فولت
فهل توتر برمجة الميكروكونتروللر هو 5 فولت ام 12 فولت

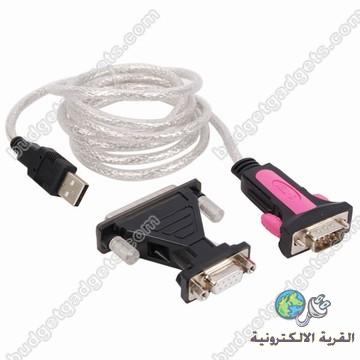

ولي سؤال آخر جربت احدى الوصلات اللتي تقوم بالتحويل من usb الى rs232
البرنامج عثر على الميكروكونتروللر و لكن المشكلة انه لم يبرمجه بينما يمكنك مسح البرنامج الموجود في الميكروكونتروللر

فاذا كان الجواب هو 5 فولت فاظن و الله اعلم انه يجب قصر بعض المقاومات و الزينرات الموجودة في دارة المبرمجة
اما اذا كان الجواب لا فأظن اني سالغي موضوع البرمجة مؤقتا

هذه المبرمجة اللتي استخدمها
http://www.pic16.com/en/wzcapi/jdm_fez877.htm
وهذا هو البرنامج اللذي استخدمه طبعا لم استخدم البرنامج المرفق مع المبرمجة لانه يسبب مشاكل
http://members.aon.at/electronics/pic/picpgm/index.html


طبعا من الممكن و الاسهل استخدام مبرمجة usb ولكن للاسف سعرها غالي جدا
وطبعا منفذ com بالنسبة للابتوب هو حلم كل شخص عنده لابتوب
لذلك طرحت الموضوع

مع جزيل الشكر سلفا

[Daniel]

السلام عليكم :
في العادة طرف MCLR يكون بحدود 12 -13 فولت اما ال vdd هوة 5 فولت, بالنسبة لمبرمجتك حاول ان تجد لها تغذية خارجية غير منفذ اليو اس بي وسوف تعمل بنجاح.

ملاحضة : أحد الأخوة في المنتدى استخدم usb hub من النوع الذي يتم توصيلة بمحولة كهربائية ونجحت معة الطريقة.

[Abdulla873]

اولا بالنسبة لل 12 فولت فهي تستخدم اثناء البرمجة لادخال المايكرو في ال
Programming Mode , وايضا يمكن برمجته في الفولتيات القليله والذي يدعى
LVP . اما بالنسبة لمبرمجة ال JDM فهي تعمل دون اي مشاكل مع ال COM Port
لكن لا ينفع مع USB-RS232 بسبب ال Delay الذي يولده هذا الكيبل.

[aiman-sony]

الأصدقاء الأكارم
شكرا على الردود

ولكن الى الآن لم اصل الى جواب شافي

اذا كانت المبرمجة تحتاج الى 12 فولت لطرف mclr فهل اقوم بتغذية هذا الطرف مباشرة ام يحتاج الى تغذية بشكل نبضي ام ماذا !!!!!!!!!!!!!!


هناك اقتراح آخر و لكن لا اعرف اذا كان سيعمل ام لا

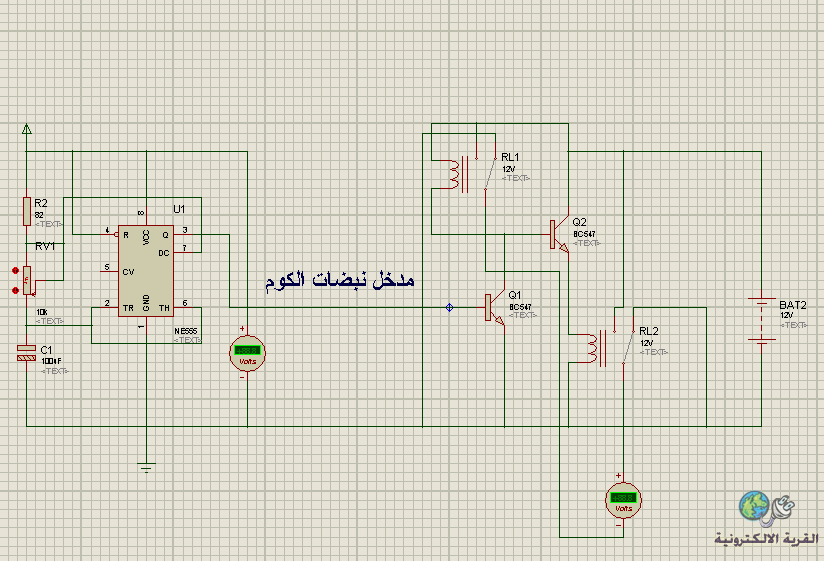

من المعروف ان الاقطاب 3 و 4 هي اللتي تعطي التغذية +-12 فولت كما انها اقطاب الخرج ففكرت في استخدام دارة ترفع التوتر من 5 الى 12 وهذه هي الدراة

حاولت جاهدا استخدام ترانزستورات عوضا عن الريليات و لكن لم اعرف الطريقة الصحيحية لاستخدام الترانزستورات


وهذا رابط الدائرة

http://www.4shared.com/file/8dnmWfzo/___12_.html


طبعا الغاية من المؤقت 555 هو توليد نبضات لتقليد منفذ com
انا بانتظار الردود

[Daniel]

صديقي العزيز لدي مبرمجة usb وطرف الmclr هوة حوالي 12 فولت يعني مكونات المبرمجة تتولى تغذية المتحكم اثناء البرمجة, بشكل عام لا تحاول ادخال تعديلات على مكونات الدارة مادامت تتعرف على الشريحة و حاول الأتي
1. قصر كابل الUSB المتصل مع محول ال COM قدر الأمكان
2.حاول ان تجد usb hub من النوع الذي يحتوي على محول كهربائي

ملاحضة مهمة : أذا كانت المبرمجة تتعرف على الشريحة وتمحيها فالمشكلة على ما يبدو هية من كمية التيار التي تأخذه المبرمجة من ال USB غير كافية لأتمام البرمجة واجهتني نفس المشكلة مع مبرمجة الpickit 2 وهية موجودة هنا

http://www.qariya.com/vb/showthread.php?t=62513

على كل حال جرب USB hub وخبرنا بالنتائج.

[aiman-sony]

شكرا اخي دانيال
ساقوم بالتجربة و ساضع النتائج قريبا

[Daniel]

على الرحب والسعة

بأنتضار النتائج.

[aiman-sony]

احي دانيال
قمت باستخدام هذه الوصلة ولكن من النوع اللذي ياتي بدون كابل

البرنامج عثر على الميكروكونتروللر وتوتر القطب rest كان 10 فولت
اما توتر قطبي البرمجة فكان بحدود 1.5 الى 2 فولت
المشكلة انه يمسحه و لم يبرمجه
وانا الآن بانتظار usb hub لانني لم اجده في السوق حاليا


ملاحظة
نفس الوصلة قمت باستخدامها لبرمجة ميكروكونتروللر atmega16l
المفاجاة انها برمجته
