المساعدة في شرح tuner عل الصورة التالية

[kem77]

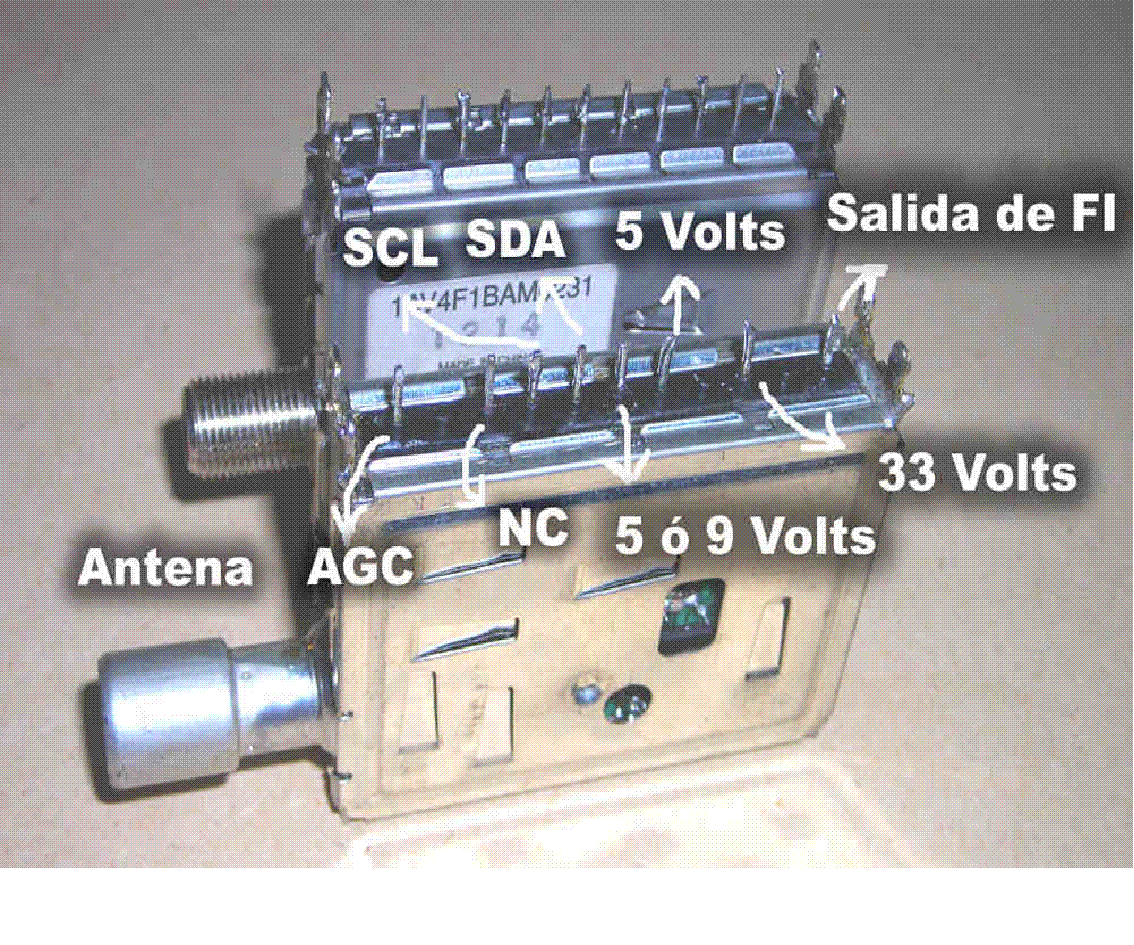

المرجو شرح أرجل التيونير.
من أين يحصل على الجهود المبينة في الصورة؟

[hany_national]

kem77


اهلا وسهلا بك ..

التيونر

فكرة دائرة اشارة الصورة بالتليفزيون وتتبع اصلاحها

[kem77]

المشاركة الأصلية كتبت بواسطة hany_national

kem77


اهلا وسهلا بك ..

التيونر

فكرة دائرة اشارة الصورة بالتليفزيون وتتبع اصلاحها

مشكور أخ هاني على الرابط.
سؤالي هو 33V و 5v تأتي من أين هل من لوحة التغذية؟ أو من أين؟
اعذرني ما زلت أبدأ المشوار في فهم التلفزيون العنيد.
ياريت لو في دروس نظرية للتلفزيون معززة بصور من الواقع أي للقطع الكتروينية.
شكرا جزيلا مقدما

[hany_national]

ياريت لو في دروس نظرية للتلفزيون معززة بصور من الواقع أي للقطع الكتروينية ..

شكرا جزيلا مقدما

تابع بعض المواضيع المطروحه ويمكنك المناقشة ان احببت ..

• فكرة صيانة دائرة الاخراح الافقى والمذبذب
• محول الضغط العالى ( اللاين)

• فكرة دائرة أشارة الصوره بالتليفزيون وتتبع أصلاحها
• تعرف على صيانة دائرة البور صبلاى (دائرة القدرة)

الكتب وشروحات الاجهزه .. TV.CRT.LCD. plasma. PDP .

[kem77]

المشاركة الأصلية كتبت بواسطة hany_national

تابع بعض المواضيع المطروحه ويمكنك المناقشة ان احببت ..

• فكرة صيانة دائرة الاخراح الافقى والمذبذب

شكرا أخ هاني و جازاك الله خيرا.

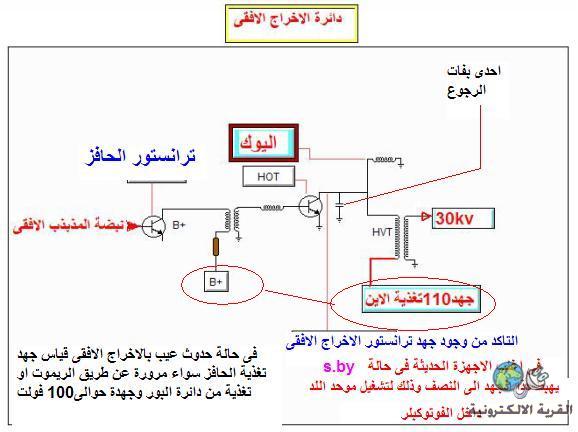

لدي سؤال فيما يخص الصورة التالية:

هل جهد تغذية اللاين هو نفسه الجهد المشار إليه بـ B+؟
ماهي الجهود التي يتم قياسها للتأكد من سلامة دائرة الاخراج الأفقي؟
استسمح أخي على كثرة أسئلتي. و الله نرى فيكم أستاذنا في الفصل.

[hany_national]

نعم اخى جهد تغذيه الاين يسمى B+ ولا تعمل دائرة الاخراج الافقى بدونة ..(الاين) يتم تغذية ترانستور الاحافز بجهد يغذى الــــ C وموضح ادق التفاصيل
داخل الموضوع

.
