[otmane khalil]

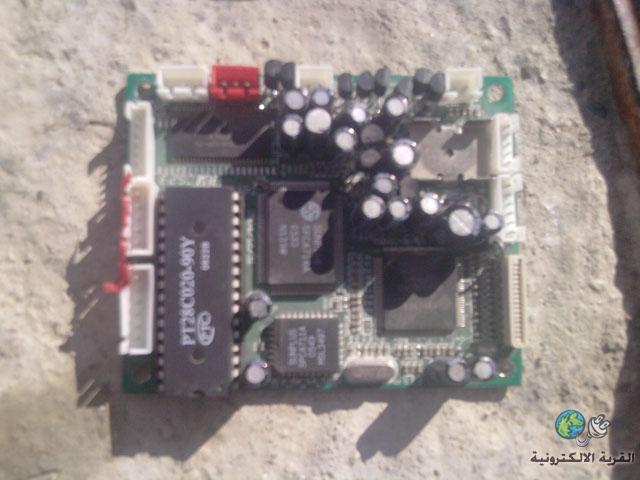

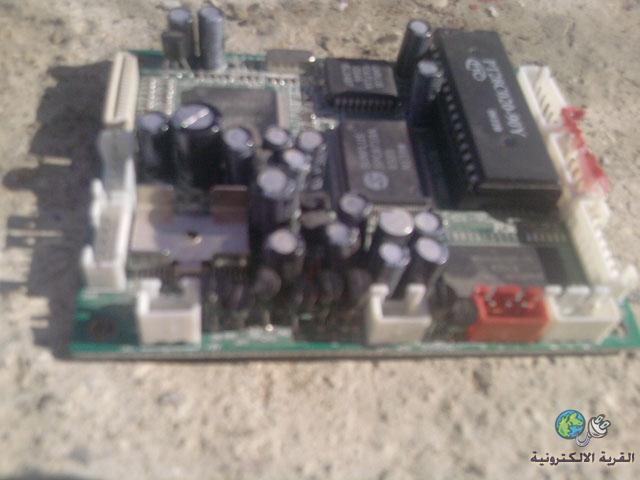

صورة فوق توضح شكل طابلو ديال vcd

http://upload.qariya.info/images/qariya-6d7692013f.jpg

اما الان يجب ان نبحت علي القيم الموجودة فيها يجب ان نجدا +5 يعني فولت و +8 هادا هو اهم شيئ قبلا نزع طابلو القديم يجب ان نري القيم التي دكرتها اينا توجد لقرائتها والان يجب تركيب +5مع +5 و+8مع+8 اما الفيشات الاخري فتركب بنفس طريقة بقرائة المعلومات التي توجد في طابلو القديم وهاكدا نكون قد انتهينا ويشتغل vcd

شاريكونا بارائكم هده اول مشاركة لي علي هادا المنتدي الجميل

[ironman madara]

thank brother

[otmane khalil]

لا شكر علي واجب اخي

[emad1]

اخي
هل توجد طابو لتغير dvd المنزلي لاان عندي مهن كثير وعطلهن لاتوجد صورة او لايوجد صوت . ارجو المساعدة .

[Ghost 2003]

اقتباس المشاركة الأصلية كتبت بواسطة emad1 اخي هل توجد طابو لتغير dvd المنزلي لاان عندي مهن كثير وعطلهن لاتوجد صورة او لايوجد صوت . ارجو المساعدة .

بسم الله الرحمن الرحيم

عند لك حل قد يصلح معك

تحتاج فقط:
1- علبة RF الخاصة بجهاز الفيديو القديم ، تقطيع (اي خردة)
2- ريجيلتور في حدود 5 فولت كي يتم تغذية وحدة RF

علي سبيل المثال "7805voltage regulator"

الخطوات يتم توصيل الريجيلتور مع علبة RF
ثم احضر جهاز dvd المنزلي التالف (العطلان)
من خلف الجهاز يوجد وصلات الصوت والصورة أي (دخل / وخرج)
يتم توصيل الدخل بوحدة علبة RF
ثم اخذ الخرج من علبة RF إلي مخارج جهاز dvd المنزلي (التالف)

واخبرنا بالنتيجة

[emad1]

اقتباس المشاركة الأصلية كتبت بواسطة Ghost 2003 بسم الله الرحمن الرحيم عند لك حل قد يصلح معك تحتاج فقط: 1- علبة RF الخاصة بجهاز الفيديو القديم ، تقطيع (اي خردة) 2- ريجيلتور في حدود 5 فولت كي يتم تغذية وحدة RF علي سبيل المثال "7805voltage regulator" الخطوات يتم توصيل الريجيلتور مع علبة RF ثم احضر جهاز dvd المنزلي التالف (العطلان) من خلف الجهاز يوجد وصلات الصوت والصورة أي (دخل / وخرج) يتم توصيل الدخل بوحدة علبة RF ثم اخذ الخرج من علبة RF إلي مخارج جهاز dvd المنزلي (التالف) واخبرنا بالنتيجة

الف مليار رحمة على والديك واسكنهم الفردوس الاعلى ممكن شرح بسيط بالصورة لاان علبة RF يوجد عندي منها الكثير وطريقة تغذيتها وخرج الصورة والصوت منها اعرفها تمام ولكن الذي لااعرفه هو كيفية توصيلها بالبور هنا المشكل ارجو التوضيح برسمة بسيطة وجزاك الله الف خير .

[Ghost 2003]

اقتباس المشاركة الأصلية كتبت بواسطة emad1 الف مليار رحمة على والديك واسكنهم الفردوس الاعلى ممكن شرح بسيط بالصورة لاان علبة RF يوجد عندي منها الكثير وطريقة تغذيتها وخرج الصورة والصوت منها اعرفها تمام ولكن الذي لااعرفه هو كيفية توصيلها بالبور هنا المشكل ارجو التوضيح برسمة بسيطة وجزاك الله الف خير .

بسم الله الرحمن الرحيم

اخي

الريجليتور الدخل من 12 فولت وحتى تحمل الريجليتور ويكون ضعف الخرج علي سبيل المثال يتم تغذية الريجليتور أما 12 فولت مستمر : إلي تقريباً 20 فولت يمكن اخذها من الدائرة الرئيسية للجهاز أو من دائرة البور سبلاي الخاصة به
ثم خرج الريجيليتور يتم توصيلها إلي علبة RF في وصلة VCC بها
ثم يتم اخذ دخل الصوت ودخل الصورة من الدائرة الرئيسية لجهاز DVD التالف (اي العطلان)
ثم اخذ خرج وحدة RF إلي اطراف خرج الوحدة الخلفية لجهاز DVD (العطلان) بعد فصلها من الدائرة الرئيسية لجهاز DVD (العطلان).

[Ghost 2003]

بسم الله الرحمن الرحيم

اخي

احضر تلك الأدوات:
1- جهاز DVD العطلان سواء صوت فقط أو سواء صورة فقط أو الاثنين معاً
2- علبة RF من جهاز تقطيع (اي من الخردة أو ورشتك)
3- حسب الجهد المغذي VCC لعلبة الـ RF هات ريجليتور بحسب قيمة VCC لعلبة RF مثال الريجيليتور 7805 كي يغذي 5 فولت موجب
4- انظر من خلف جهاز DVD العطلان تجد مجموعة مخارج ومداخل الصوت والصورة
5- انظر إلي علبة RF تجد مداخل وخارج الصوت والصورة

طريقة التركيب:
1- صل الريجيليتور بجهاز DVD العطلان مع علبة RF بالطرف VCC الموجب لها.
2- علبة RF خذ طرف دخل اشارة الصوت وصلها مع البوردة الرئيسية لجهاز DVD العطلان عند اخر مرحلة للصوت (تقريباً بمرحلة إخراج الصوت من مكبر الإخراج الصوتي) بجهاز DVD العطلان ولكن تكون سليمة.
3- علبة RF خذ طرف دخل اشارة الصورة (بنفس الطريقة السابقة إلي مكبر المرئيات بجهاز DVD العطلان) ولكن تكون سليمة.
4- من علبة RF تجد مداخل وخارج الصوت والصورة لكي تصلها مع جهاز التليفزيون

جرب واخبرنا بالنتيجة

وعند وصولك لهدفك أرجوا منك عمل مخطط كروكي لكي يستفيد منه باقي الفنيين والسادة الزملاء الكرام زوار المنتدي القرية الإلكترونية.
