تقرير ورشة الكترونية ؟

[D7mOoNi]

السلام عليكم

عندي تقرير في مادة ورشة الكترونية ومحتاج مساعدتكم في أقرب وقت ممكن
والتقرير عبارة عن
1- رسم الدائرة
2- الشرح

المواضيع

1- دائرة مفتاح باللمس on-off 555

2- دائرة توليد موجة جيبية ومربعة وسن منشار 741 ( دائرة واحدة )

3- دائرة تثبيت جهد بإستخدام الدائرة المتكامة 7xxx مصدر قدرة

[ahmedqatar]

المشاركة الأصلية كتبت بواسطة D7mOoNi

السلام عليكم

عندي تقرير في مادة ورشة الكترونية ومحتاج مساعدتكم في أقرب وقت ممكن
والتقرير عبارة عن
1- رسم الدائرة
2- الشرح

المواضيع

1- دائرة مفتاح باللمس on-off 555

2- دائرة توليد موجة جيبية ومربعة وسن منشار 741 ( دائرة واحدة )

3- دائرة تثبيت جهد بإستخدام الدائرة المتكامة 7xxx مصدر قدرة

هل بحثت في الانترنت عن هذه الدوائر؟؟؟
الدوائر موجودة في الانترنت و ساساعدك في واحدة علما بأنك يجب ان تبذل بعض الجهد..
- دائرة مفتاح باللمس on-off 555
http://talkingelectronics.com/projects/TouchSwitch/TouchSwitch-1.html

[D7mOoNi]

يشهد الله عليا اني بحثت في النت كله و مالقيت بالعربي

[F.Abdelaziz]

المشاركة الأصلية كتبت بواسطة D7mOoNi

يشهد الله عليا اني بحثت في النت كله و مالقيت بالعربي

أخى الكريم

شكرا جزيلا لك

نبدأ بأول دائرة :

الرابط :

http://talkingelectronics.com/projects/TouchSwitch/TouchSwitch-1.html

جارى الترجمة والإعداد إن شاء الله

مع تمنياتى بدوام التوفيق

[F.Abdelaziz]

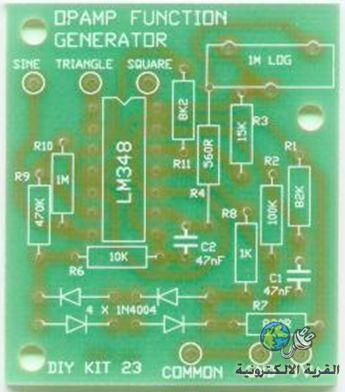

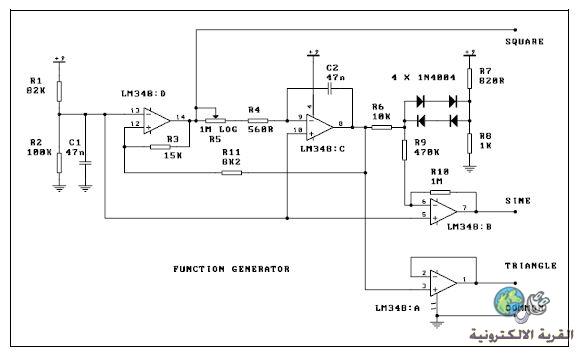

الدائرة الثانية : مولد الدوال Function Generator

[D7mOoNi]

المشاركة الأصلية كتبت بواسطة F.Abdelaziz

الدائرة الثانية : مولد الدوال Function Generator

معليش بس الدائرة هذي مافيها ic741

[F.Abdelaziz]

المشاركة الأصلية كتبت بواسطة D7mOoNi

معليش بس الدائرة هذي مافيها ic741

أخى الكريم

شكرا جزيلا لك :

هذه الدائرة المتكاملة بها ما يعادل 4 دوائر متكاملة 741 حيث يمكن أن نستخدم 741 منفردة أو مجمعة والمجمعة تساعد فى سهولة عمل الدائرة المطبوعة ولكن نظرية العمل واحدة

مع تمنياتى بدوام التوفيق

[D7mOoNi]

المشاركة الأصلية كتبت بواسطة F.Abdelaziz

الدائرة الثانية : مولد الدوال Function Generator

انا عارف اني زودتها بس غصب عني

ممكن شرح لهذه الدائرة
لانها الوحيدة اللي باقية
