ضروري وعاجل ارجو المساعده ولكم مني الدعاء

[م/ يوسف الحربي]

السلام عليكم خواني
وكل عام وانتم بخير

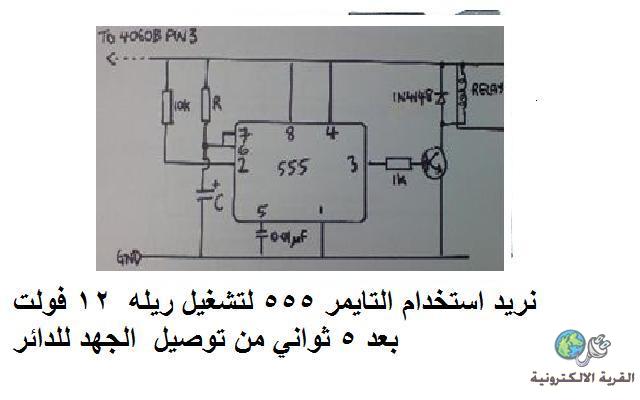

انا من سكان المدينه المنوره ولدي ابتكار للتحكم في بعض الالات واحتاج الى دائره تعمل ال تايمر ال 555 بشكل بسيط و الغرض منها تشغيل ريليه 12 فولت بعد 5 ثواني من توصيل الجهد 12 فولت للدائره
و لدي رسم بسيط للدائره يحتاج الا توضيح اكثر وتفاصيل اكثر
لاني لا اعلم كثيرا في هذا المجال لان تخصصي الات كهربايه واقدر كثيرا مجال الالكترونيات والعاملين فيه مرفق لكم مخطط للدائره
ارجو منكم وضع مخطط مبسط لتركيب الدائره
وايضا لعدم وجود محلات كثيره لبيع القطع الالكترونيه في المدينه
اريد دائره بسيطه جدا



[IMG][/IMG]


ولكم خالص تحياتي

[م/ يوسف الحربي]

ما حد يعرف
مو معقول الدائره سهله جدا و لاكني لم اجد القطع المناسبه

اتمنى اللي يعرف لا يبخل علي

[بسام1970]

المشاركة الأصلية كتبت بواسطة م/ يوسف الحربي

ما حد يعرف
مو معقول الدائره سهله جدا و لاكني لم اجد القطع المناسبه

اتمنى اللي يعرف لا يبخل علي

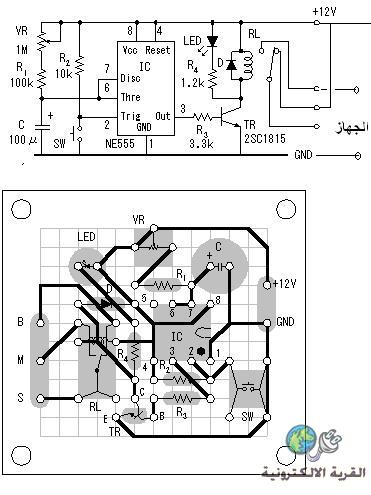

اهلا وسهلا بك أهذا ما تريد؟؟؟

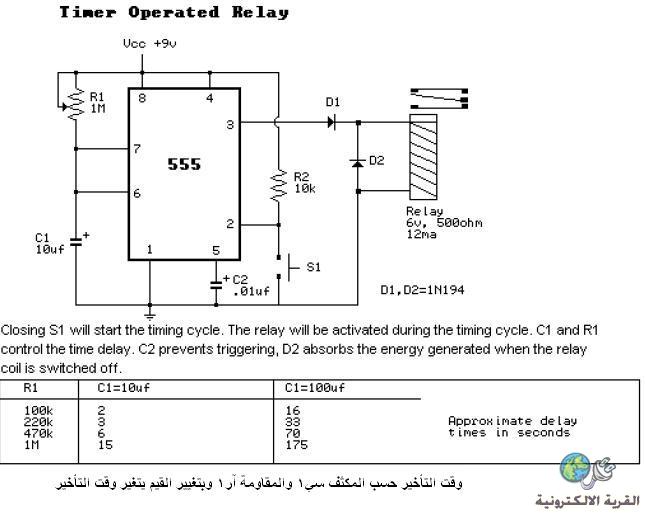

استخدم الدائرة هذه لتشغيل ريليه قوي
وإلا فإن الأي سي سوف تتلف إذا وصلتها مباشرة بريليه قوي



ولا تنساني من الدعاء.

[م/ يوسف الحربي]

جزاك الله كل خير
عسا الله يجعلها في مزان حسناتك

[بسام1970]

[QUOTE=م/ يوسف الحربي;583048]جزاك الله كل خير
عسا الله يجعلها في مزان حسناتك[/
QUOTE]

أهلا وسهلا بك وانظر هذا الرابط ففيه الكثير من الدوائر البسيطة والتي تفي بالغرض الذي تريد وبعناصر أقل وأقل تكلفة وهناك شرح مبسط وسهل



http://www.qariya.com/vb/showthread....296#post505598

[م/ يوسف الحربي]

في الحقيقه رابط جدا موفيد وانا افضل تثبيت الموضيع البيطه لكي يطلع عليها المبتدئين
واخو باسم وباذن الله راح اخصك بالدعاء داخل الحرم النبوي وكل من ساهم في هذا الموضوع



جزاك الله كل خير

[بسام1970]

المشاركة الأصلية كتبت بواسطة م/ يوسف الحربي

في الحقيقه رابط جدا موفيد وانا افضل تثبيت الموضيع البيطه لكي يطلع عليها المبتدئين
واخو باسم وباذن الله راح اخصك بالدعاء داخل الحرم النبوي وكل من ساهم في هذا الموضوع



جزاك الله كل خير

على الرحب والسعة وبارك الله فيك ويسرني أن تدعو لي في الحرم النبوي الشريف وأنا بحاجة لذلك حقا. جزاك الله خيرا.

اتمنى لك التوفيق وإن صعب عليك شيء لاحقا لا تتوانى بالسؤال

[vie.logic]

المشاركة الأصلية كتبت بواسطة م/ يوسف الحربي

في الحقيقه رابط جدا موفيد وانا افضل تثبيت الموضيع البيطه لكي يطلع عليها المبتدئين
واخو باسم وباذن الله راح اخصك بالدعاء داخل الحرم النبوي وكل من ساهم في هذا الموضوع



جزاك الله كل خير

أسألك يا اخي الدعاء لي رغم اني لا اعلم شيئا أساعدك به
