مساعدة في اصلاح وحدة التغذية الخاصة بالحاسب

[عوني73]

السلام عليكم ورحمة الله وبركاته
اخوتي الكرام لدي عدة وحدات تغذية بورسبلاي الخاصة بالحاسب ATX عدد 2

جميع الجهود شغالة تمام الا الخط الاصفر يعطي 6 فولت ومروحة البورسبلاي تدور بشكل بطيئ
السلك الاصفر عند قياسه مع الاسود لازم يعطي 12 فولت وهو الان يعطي 6 فولت فصلت المروحة ولكن نفس العطل يعطي عند القياس 6 فولت
ارجو المساعدة في خطوات اصلاح هذه الوحدات وهي لأطفال ومن عائلات فقيرة جزاكم الله خيراً

[اكزي]

السلام عليكم أخي الكريم

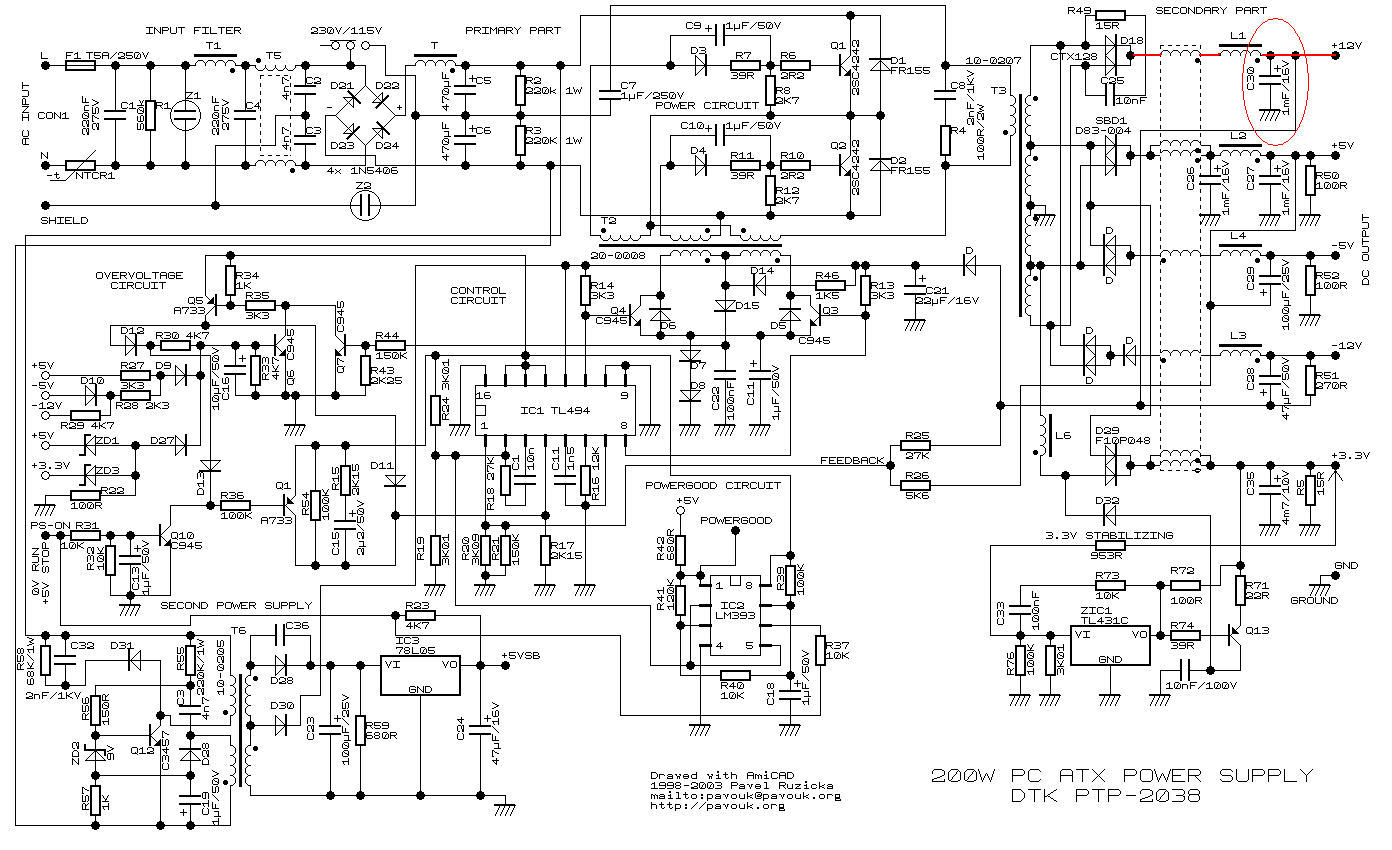

قم بتغيير المكثف المدكور بالصورة بالأحمر مع القياس مرة أخرى




نتابع

[عوني73]

السلام عليكم ورحمة الله
شكراً يا معلم أكزي والله يا اخي انت مسبع الكارات مشاء الله عليك
وشكراً كثيراً على الرسمة الرائعة التي ارفقتها

انا عملت التالي:
شلت المكثف الذي اشرت وهو بين الخط الاصفر والاسود وكما هو واضح بالمخطط ان الاسود ارضي

وفحصت البور بقي العطل كما هو خرج يتراوح بين 6 و7 فولط احياناً يصل 9
فصلت البور وتتبعت المخطط الذي ارسلت لي ربي يسر قلبك فوجت 2 ديود يقابله بالرسمة D18 احد الديودات فاصل اللحام عنه او متخلخل يمكن بسبب ارتفاع الحرارة قمت بتنطيف واعدت لحام جيداً

قمت بوصل البور وخرجت 11.98 وقمت بوصل CD سواقة عليها وشتغلت تمام
ولكن اخي أكزي لم اقوم باعادة المكثف
ثم قمت باعادته لم يتغير شيء عدت وفصلته ايضاً لم يتغير شيء هل وظيفته للتنعيم فقط

ولي طلبين عندك اخي العزيز ربي يشرح صدرك ويسر خاطرك
1- هل ممكن تساعدني في رفع جهد الخط الاصفر من 12 الى 14 او 15 فولط
2- بما انك من المغرب كنت اريد اسألك عن الغالي زكي شاكر اذا كنت تعلم عنه شيئاً
بارك الله فيك

[اكزي]

السلام عليكم أخي الكريم

مبروك عليك اصلاح العطل أخي الكريم

بالنسبة لسؤالك عن المكثف نعم هو filtre ادا كان المصطلح بالعربية هو التنعيم

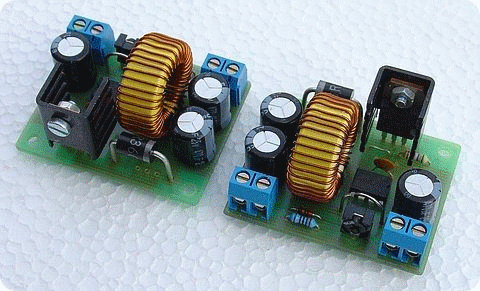

بالنسبة للسؤال الاخر رفع جهد الخط الاصفر من 12 الى 14 او 15 فولط

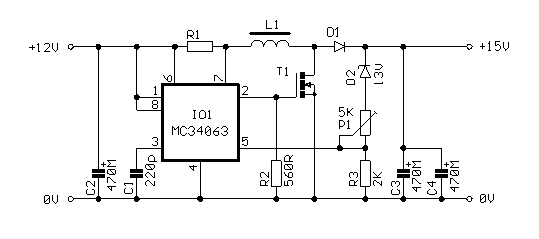

العناصر الاكترونية

R1 – 0.1
R2 – 560
R3 – 2K0
P1 – 5K0
C1 – 220pF ceramic
C2,3,4 – 470M/25V
D1 – SB360 (UF5407,BY399 D2 – BZX83V013)
T1 – BUZ71
IO1 – MC34063A datasheet: MC34063A-MC33063A-NCV33063A-datasheet
L1 DPU068A3

بالنسبة للملف L1 DPU068A3

من هنا

http://www.mediafire.com/?n1o73cr9m75h04k



وبالنسبة للسؤال الأخر بما انك من المغرب كنت اريد اسألك عن الغالي زكي شاكر اذا كنت تعلم عنه شيئاً فلا يا أخي الكريم لا أعرفه عنه شيئا

[عوني73]

شكراً يا استاذ اكزي الله يبارك بحضرتك

مخرج الخط الاصفر بوحدة التغذية12+ وبتيار 10 امبير لدي سؤلان:

1- هل الدارة التي ارفقتها تخرج 10 أمبير


2- هل تعرف تعديل اعمله بوحدة التغذية نفسها لأحصل على ذلك

[اكزي]

السلام عليكم اخي الكريم

الدائرة خرج 2A / 15V

[اكزي]

السلام عليكم أخي الكريم

أنظر هنا عسى أن تلقى مرادك

http://www.seekic.com/circuit_diagram/Power_Supply_Circuit/%C2%B115V-10A_symmetric_regulated_power_supply_composed_of_M PC1000.html


http://www.cqham.ru/projects/13.8v_pc_ps/13_8_20v_20-_2015a_20from_20a_20pc_20power_20supply.htm

[عوني73]

شكراً استاذ اكزي لمساعدتك واهتمامك بارك الله فيك
