بسم الله الرحمن الرحيم

اهلا شباب . . تعرفوا موضوعي السابق الي كتبته حول طلبي دائره وبرنامج لعمل ليد يضي ويقل ضوئه من خلال تقنيه pwm عبر زر . .


انا لقيت الدائره والبرنامج بس ياريت حد يساعدني ويعطيني تطبيق الدائره على البروتيوس والبرنامج على المايكروسي . . اقصد الملفات يعني . .

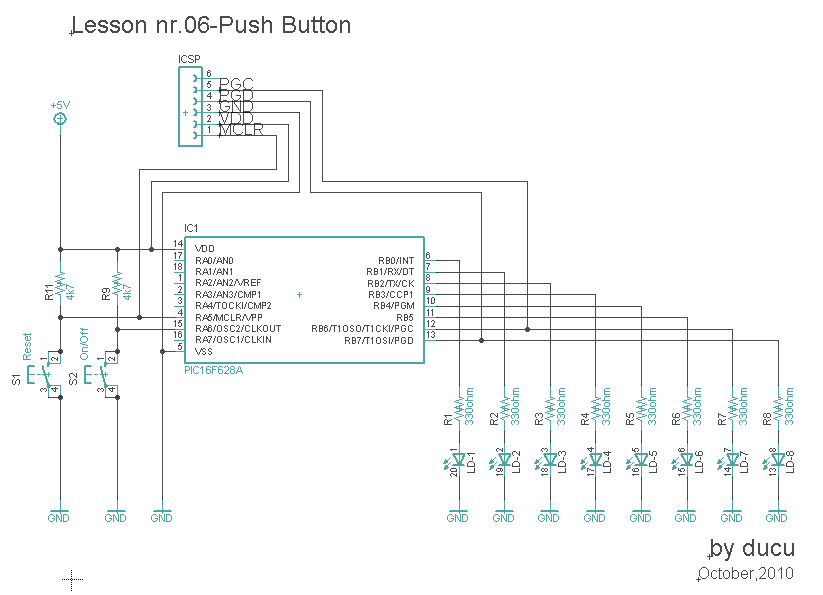

هاي الدائره ياريت حد يسويها بالبروتيوس ويعطيني الملف :






وهاد هو البرنامج ياريت حد يعطيني ملف المايكروسي تبعو وملف hex :

/* '******************************************************************************* '  Lesson nr.06: '          Push Button '  Written by: '          Aureliu Raducu Macovei, 2010. '  Description: '          In this experiment we will make a demonstration with button library '          The PORTB is used for this experiment (as output, for a leds) '          and RA6 (as imput, for button). '  Test configuration: '    MCU:                        PIC16F628A '    Test.Board:                 WB-106 Breadboard 2420 dots '    SW:                         MikroC PRO for PIC 2010 (version v4.15) '  Configuration Word '    Oscillator:                 INTOSC:I/O on RA.6, I/O on RA.7 '    Watchdog Timer:             OFF '    Power up Timer:             Disabled '    Master Clear Enable:        Enabled '    Browun Out Detect:          Enabled '    Low Voltage Program:        Disabled '    Data EE Read Protect:       Disabled '    Code Protect:               OFF '******************************************************************************* */ unsigned short oldstate; void main() {                                     // Main;  TRISB = 0;                           // Set PORTB direction to be output;  PORTB = 0xFF;                        // Turn OFF LEDs on PORTA;   TRISA6_bit = 1;                      // Set PORT RB1 input for button;  oldstate = 0;                        // Define value of oldstate;  do {     if (Button(&PORTA,6,1,1)) oldstate = 1;     Delay_ms(100);                                              //delay for prevent crash     if (oldstate &&Button(&PORTA,6,1,0)) {                                           PORTB = ~PORTB;       //invert state of PORTB                                           oldstate = 0;                                           }     } while(1);                                                 //Infinite loop. }

ودمتم سالمين . . اتمنى قبل يوم الاثنين واكون ممنونه لكم

[شموخ انثى]

الكود مر تانيه :

/* '************************************************* ****************************** ' Lesson nr.06: ' Push Button ' Written by: ' Aureliu Raducu Macovei, 2010. ' Description: ' In this experiment we will make a demonstration with button library ' The PORTB is used for this experiment (as output, for a leds) ' and RA6 (as imput, for button). ' Test configuration: ' MCU: PIC16F628A ' Test.Board: WB-106 Breadboard 2420 dots ' SW: MikroC PRO for PIC 2010 (version v4.15) ' Configuration Word ' Oscillator: INTOSC:I/O on RA.6, I/O on RA.7 ' Watchdog Timer: OFF ' Power up Timer: Disabled ' Master Clear Enable: Enabled ' Browun Out Detect: Enabled ' Low Voltage Program: Disabled ' Data EE Read Protect: Disabled ' Code Protect: OFF '************************************************* ****************************** */ unsigned short oldstate; void main() { // Main; TRISB = 0; // Set PORTB direction to be output; PORTB = 0xFF; // Turn OFF LEDs on PORTA; TRISA6_bit = 1; // Set PORT RB1 input for button; oldstate = 0; // Define value of oldstate; do { if (Button(&PORTA,6,1,1)) oldstate = 1; Delay_ms(100); //delay for prevent crash if (oldstate &&Button(&PORTA,6,1,0)) { PORTB = ~PORTB; //invert state of PORTB oldstate = 0; } } while(1); //Infinite loop. }
