[المظلوم]

السلام عليكم ورحمة الله وبركاته


الغرض من هذا الموضوع هو الإستفسار عن الطريقة أو الطرق الأفضل لتوصيل - أو لتهيئة - اسلاك المنزل حتى يكون منزلا ذكيا ! ،،

لو فرضنا أننا سوف نتحكم في تشغيل وإطفاء الأجهزة الكهربائية فقط كالمصابيح والمراوح والمكيفات ،، وهذا التحكم سيتم عن طريق أي أداة تحكم ممكنه ،، ولنفرض أيضا أنها picmicrocontroller ،،

السؤال هنا - بغض النظر عن طريقة التحكم وكيفية عمل الكنترولر - ما هي أفضل طريقة لجعل " السقنال الخارجة من الكنترولر " تتحكم بإطفاء وتشغيل الأجهزة ،، هل هو بإستخدام ريليه " relays " أو أنه توجد طرق أسهل أو افضل ،،


ثانيا لو فرضنا أنها بإستخدام الريليه ،، فما هي طريقة توصيل الريليهات ،، هل نوصلها قريبة من السويتش ؟ او قريبة من الجهاز نفسه ،، أو أننا يجب أن نصنع لوحة تحكم للمنزل بأكمله وبالتالي يتم توصيل التمديدات من المصدر إلى الريليه ،، ومن ثم يتم التوصيل إلى الأجهزة ،، أي الطرق أفضل ؟


مع مراعاة مايلي :
1- الأقل كلفة
2- الأفضل من حيث إمكانية عمل الصيانة
3- الأجمل من ناحية الديكور والشكل الخارجي ،،

والأهم في كل هذا أن هذه الطريقة لا تؤثر على عمل المفاتيح اليدوية ،،، الموجودة أساسا ،، أي أنه يمكن للأجهزة أن تعمل بالطريقتين ،، عن طريق المايكروكنترولر ،، وعن طريق المفتاح اليدوي " الذي يوجد عادة على الجدران عند مداخل الغرف أو الحمامات أو ما شابه " ،،

أفكاركم ،، وتجاربكم ،،


تمنياتي

[المظلوم]

أهلا ،،

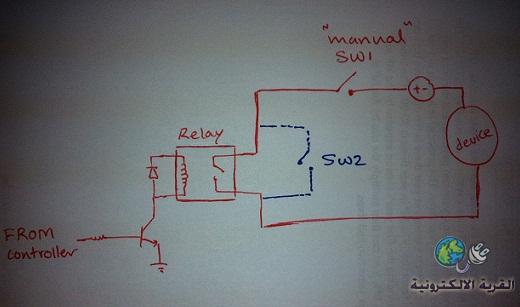

أنا عن نفسي فكرت في هذه الفكرة ،،، وهي أن أضع الريليه بجانب المفتاح اليدوي " في الجدار " ،، ويكون التوصيل بهذا الشكل ،، كما هو موضح بالصورة :




حيث

1-

sw1 - manual switch ، هو المفتاح اليدوي المعروف و في هذا الديزاين سوف تكون له الأولويه ،، حيث طالما أنه مقفل " close " فلن تؤثر اشارة المايكرو كنترولر في الجهاز ، حتى ولو تم توصيل الريليه في الوضع close .


2- sw2 - باللون الأزرق عبارة عن مفتاح يدوي آخر ولكن احتياطي ،، بحيث لو لم يعمل الريليه لمشكلة ما فيمكن من خلال الضغط على هذا المفتاح توصيل الدائرة الكهربية وبالتالي يعمل الجهاز ،، لحين إصلاح مشكلة الريليه .



فهل هذا التصميم مناسب أم به عيوب ،،، وهل هناك تصميمات أفضل من هذا التصميم ؟

تمنياتي

[فهد المنصور]

نعم الفكرة مطبقة في الكثير من المباني والشركات ..

وهناك طريقتين للتحكم ..

• اما استخدام متحكم PLC يتم وضع برنامج التحكم فيه .. وهذه الطريقة مناسبة اكثر للتطبيقات الصناعية لأن التحكم بها سيحتاج متخصص خاصة اذا كان التحكم بدون استخدام الكمبيوتر ..
  .
  .
• أو انظمة التحكم بالمباني " Building Automation Systems BAS " او " Building Management System BMS " وهي انظمة ذكية متصله مع كمبيوتر شخصي و من السهل برمجتها والتعامل معها وتمتلك امكانيات غير محدودة مثل " التحكم بالاضاءة , قراءة درجة الحرارة و التحكم بأجهزة التكيف , انظمة الامان والحماية , انظمة الري , والكثير من الامور التى يمكن اضافتها ..
  ايضا يمكن بواسطة هذا النظام التحكم عن بعد عن طريق الاسلاك او الاتصالات اللاسلكية او الانترنت ..

  http://www.qariya.com/vb/showthread.php?t=5841

بخصوص مكان الكونتكتر .. فالافضل أن يكون قريباً من الجهاز المطلوب التحكم به وذلك لأسباب اقتصادية ..
لأنك ستحتاج لتمديد سلك ذو قطر صغير لمسافات طويلة للتحكم بالكنتكتر .. بينما ستحتاج لكيبل اكبر للتشغيل لكن لطول قصير ..
ايضا يمكنك تركيب كنتكتر جهد مستمر منخفض 12 او 24 فولت .. وبالتالي سيكون تمديداتك اكثر امنا

[المظلوم]

اقتباس المشاركة الأصلية كتبت بواسطة Fahad نعم الفكرة مطبقة في الكثير من المباني والشركات .. وهناك طريقتين للتحكم .. اما استخدام متحكم PLC يتم وضع برنامج التحكم فيه .. وهذه الطريقة مناسبة اكثر للتطبيقات الصناعية لأن التحكم بها سيحتاج متخصص خاصة اذا كان التحكم بدون استخدام الكمبيوتر .. . . أو انظمة التحكم بالمباني " Building Automation Systems BAS " او " Building Management System BMS " وهي انظمة ذكية متصله مع كمبيوتر شخصي و من السهل برمجتها والتعامل معها وتمتلك امكانيات غير محدودة مثل " التحكم بالاضاءة , قراءة درجة الحرارة و التحكم بأجهزة التكيف , انظمة الامان والحماية , انظمة الري , والكثير من الامور التى يمكن اضافتها .. ايضا يمكن بواسطة هذا النظام التحكم عن بعد عن طريق الاسلاك او الاتصالات اللاسلكية او الانترنت .. http://www.qariya.com/vb/showthread.php?t=5841 بخصوص مكان الكونتكتر .. فالافضل أن يكون قريباً من الجهاز المطلوب التحكم به وذلك لأسباب اقتصادية .. لأنك ستحتاج لتمديد سلك ذو قطر صغير لمسافات طويلة للتحكم بالكنتكتر .. بينما ستحتاج لكيبل اكبر للتشغيل لكن لطول قصير .. ايضا يمكنك تركيب كنتكتر جهد مستمر منخفض 12 او 24 فولت .. وبالتالي سيكون تمديداتك اكثر امنا

أهلا ،،

شكرا أخي فهد على الرد ،، والإهتمااام


،، أنا لا ابحث عن طريقة للتحكم ،، هذه ليست مشكلة بالنسبة لي ،، وإنما التمديدااات التي سأقوم بها ،، كيف يجب أن تكون ،، ليست لي خبرة في مسألة التمديدات ،، لهذا انا هنا لأسأل عنها ،،


لنفترض أن لدينا غرفتين ،، في كل غرفة يوجد مصباح ،، ومروحة ومكيف ،،

وبالتالي فأنا أحتاج ل،، 6 ريليهات ،، أو بمعنى أصح CIRCUIT RELAY ،، ،، هذه الريليهات ،، هل أجعلها قريبة من مفتاح تشغيل كل جهاز ،،" المفتاح اليدوي " ،، أم أنه من الأفضل أن تكون كل الريليهات الستة في لوحة تحكم واحدة ،، توضع جنب DB مثلا ،، ويكون التوصيل من هذه اللوحة إلى المفاتيح ،، ومن ثم إلى الأجهزة ؟ !،، هذا هو سؤالي ،،

والإستفسار الآخر ،/،، أنا أريد أن تكون هذه التوصيلات مرنة ،،، بحيث أنني استطيع تشغيل وإطفاء الأجهزة بطريقين ،، المفتاح اليدوي ،، وعن طريق الكنترولر ،، أي أن الدائرة التي ستقوم بالتحكم أوتوماتيكيا لا توثر على كون الأجهزة يمكن التحكم بها يدويا ،، فكيف أقوم بذلك !.؟




شكرا لكل من يقرأ ويقوم بالرد ولو بنصيحة صغيرة ،،

تمنياتي

[shamy789]

تحياتي
اولا اذا جمعت الراليهات في مكان واحديكون الشكل افضل لكنك ستحتاج اسلاك ذهاب وعوده لكل راليه
ثانيا يمكنك تركيب سلكتور للتحويل بين اليدوي والالي

[المظلوم]

اقتباس المشاركة الأصلية كتبت بواسطة shamy789 تحياتي اولا اذا جمعت الراليهات في مكان واحديكون الشكل افضل لكنك ستحتاج اسلاك ذهاب وعوده لكل راليه ثانيا يمكنك تركيب سلكتور للتحويل بين اليدوي والالي

اممم في كلتا الحالتين ستكون هناك اسلاك ذهابا وايابا حيث ان الكنترولر واحد ،، وبالتالي فانني ساضطر لمد اسلاك من الكنترولر الى الريليه ،، هذا في حالة اذا لم اجعلهم في مكان واحد ،،،

لكن ربما تكون التكلفة اقل حيث ان مد سلك يحمل microprocessor signal اوفر من مد سلك يتحمل قدر اكبر من التيار ،،،
