اي هاته القيم تناسب الكباستور (3N3 (3,3NF؟؟

[اختصاصي تكييف]

السلام عليكم

اخواني الاعزاء لدي سؤال لدي بمخطط كباستور (3N3 (3,3NF
قلبت الدنيا على هذه الكباستور لذا كنت اتسأل اذا ممكن استبدلها ب كباستور 100NF أو 22NF أو 15NF لتوفرها لدي علما ان الدارة رقمية,

وشكرا

[فهد المنصور]

3.3 نانو فراد هي قيمة صغيرة جدا ..

وعموما يمكنك استخدام القيمة الاصغر المتوفرة لديك 15 نانو فراد .. اذا كان الجهد يتناسب معها ..
ايضا .. يجب معرفة الغرض من هذا المكثف في الدائرة لتحديد البديل الانسب ..

[اختصاصي تكييف]

المشاركة الأصلية كتبت بواسطة Fahad

3.3 نانو فراد هي قيمة صغيرة جدا ..

وعموما يمكنك استخدام القيمة الاصغر المتوفرة لديك 15 نانو فراد .. اذا كان الجهد يتناسب معها ..
ايضا .. يجب معرفة الغرض من هذا المكثف في الدائرة لتحديد البديل الانسب ..

السلام عليكم

المكثفة 3N3 مرتبطة على التفرع مع مقاومة 22Kohm لمدخل OSC للقطعة L297 .

على ما اعتقد أن التغير في OSCILATOR يؤثر بعمل القطعة,
[IMG][/IMG]

شكرا

[فهد المنصور]

استخدم 4 او 5 مكثفات 15 نانو فراد على التوازي

4 مكثفات على التوالي = 3.75 نانو فراد

5 مكثفات على التوالي = 3 نانو فراد

[hamzazayyad]

المشاركة الأصلية كتبت بواسطة اختصاصي تكييف

السلام عليكم

المكثفة 3N3 مرتبطة على التفرع مع مقاومة 22Kohm لمدخل OSC للقطعة L297 .

على ما اعتقد أن التغير في OSCILATOR يؤثر بعمل القطعة,
[IMG][/IMG]

شكرا

السلام عليكم

اخي معادله osc للتردد هي f=1/0.69RC
لدلك يمكنك تبديل قيمه المقاومه واختيار قيمه مكثف ومقاومه تحدد قيمه التردد الاصليه الدي يساوي F=1/0.69*22*10^3 *3.3*10^-9
اي يساوي 19,962 هيرتز

يمكنك استخدام مكتف 15 نانوفاراد مع قيمه مقاومه 4,840 اوم

او اي قيم اخرى تراها متوفره

ولا تنسونا من صالح دعائكم

[اختصاصي تكييف]

المشاركة الأصلية كتبت بواسطة hamzazayyad

السلام عليكم

اخي معادله osc للتردد هي f=1/0.69RC
لدلك يمكنك تبديل قيمه المقاومه واختيار قيمه مكثف ومقاومه تحدد قيمه التردد الاصليه الدي يساوي F=1/0.69*22*10^3 *3.3*10^-9
اي يساوي 19,962 هيرتز

يمكنك استخدام مكتف 15 نانوفاراد مع قيمه مقاومه 4,840 اوم

او اي قيم اخرى تراها متوفره

ولا تنسونا من صالح دعائكم

السلام عليكم
القانون يسهل العملية اكثر و لكن 4,840 اوم ليست متواجدة بالسوق اريد ان اعرف المقاومة الممكن ايجادها بالسوق,
شكرا لك
بارك الله فيك

[hamzazayyad]

المشاركة الأصلية كتبت بواسطة اختصاصي تكييف

السلام عليكم
القانون يسهل العملية اكثر و لكن 4,840 اوم ليست متواجدة بالسوق اريد ان اعرف المقاومة الممكن ايجادها بالسوق,
شكرا لك
بارك الله فيك

اسلام عليكم

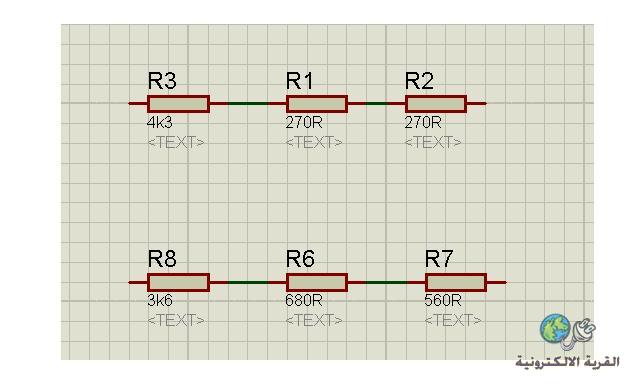

يمكنك تجميع هده المقاومه كما في الصوره المرفقه اواي قيم اخرى تراها تكافئ القيمه المطلوبه وحاول ان تكون المقاومات ذات نسبه خطا اقل ما يمكن
اي اربعه اوخمسه الوان




ولا تنسونا من صالح دعائكم
