[المظلوم]

السلام عليكم ..

أخواني أنا ليست لدي خبرة في رسم دوائر الــpcb ،، لدي دائرة بسيطة جدا ،، ولكنني لا أعرف كيفية رسمها وتهيأتها للطباعة ،، هل يتفضل أحدكم برسمها ،، لي ،، ولكم جزيل الشكر ،،

هذه هي الدائرة والتي هي عبارة عن relay board ،،

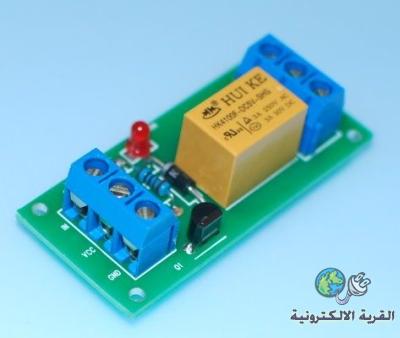

وهذا هو الشكل النهائي المطلوب تقريبا ،،

ملاحظة // أتمنى أن تكون الدائرة أصغر ما يمكن حجما ،، والأفضل أن تكون الـــ connecters " الزرقاء " ،، في طرق واحد ،، بمعنى أن الinput وال output ،، كلاهما في جهة وحدة وذلك لكي تكون الدائرة أصغر ما يمكن ،،

الريلية المستخدم ،، سيكون بهذا الشكل ،،
http://t1.gstatic.com/images?q=tbn:A...D7je6e9jj4WHk3

تمنياتي

[المظلوم]

السلام عليكم ،،


ما في احد عنده خبرة في هالمجال ؟!


للرفع

[king5star]

تفضل اخى هذا التصميم كامل ولكن خد بالك من حجم الريلاى فالافضل ان تأخد معك التصمبم للمقارنة اثناء الشراء أو تغير الريلاى فى التصميم حتى يتناسب مع حجم الى معك الرابط فى الأسفل

Download

[المظلوم]

اقتباس المشاركة الأصلية كتبت بواسطة king5star تفضل اخى هذا التصميم كامل ولكن خد بالك من حجم الريلاى فالافضل ان تأخد معك التصمبم للمقارنة اثناء الشراء أو تغير الريلاى فى التصميم حتى يتناسب مع حجم الى معك الرابط فى الأسفل Download

شكرا اخي ، رحم الله والديك ،،

انا قمت بعمل نموذج ،، وياقوم بمقارنته بهذا النموذج ،، للتفصيل بين النموذجين ،،


شكرا عزيزي ،،

[mahmosha]

where to make the pcb i mean after u draw it where should i take it to make it for me? Egypt

[المظلوم]

اقتباس المشاركة الأصلية كتبت بواسطة mahmosha where to make the pcb i mean after u draw it where should i take it to make it for me? Egypt

I dont know about egypt but u may find such machienes at industrial schools or the specialized institutes ,
