السلام عليكم ورحمة الله وبركاته

اليوم مشروعنا بسيط وسهل باذن الله ومهم ايضا وهو يعتمد على الترياك ممتاز

الان ايه هو الترياك وكيف يعمل وايه مميزاته اكيد الكثير يعرف عنه لكن ليس هناك

بأس بأن نضع شرح مختصر له:

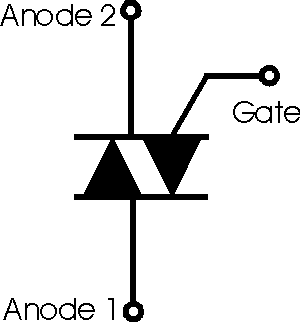

الترياك شبيه بالدايود العادي او هو عبارة عن ديوديين متعاكسين وبه ثلاث اطراف (anode1,anode2,gate) ومبدأ عمله مشابة للثايرستور تمام الي الان انشاء الله



طيب الان نوصل احد اطراف الترياك بالحمل (لمبة,مكيف,TV......) والطرف الاخر بالارضي او النيوترن تمام الى الان واهم طرف عندنا هو طرف Gate او trigger كما
يسميه بعض الناس او firing المهم الترياك لايكون موصل عندما يكون gate لم ياتيه
اي تيار فاذا جاء تيار على طرف gate راح يوصل الترياك وتكتمل الدائرة و يشتغل الحمل

ممتاز الكلام وانشاء الله يكون واضح المهم نكمل القصة عندنا optical coupled MOC3031 وهو يحتوي داخليا على LED انفراريد و ديتيكتور فعندما يمر تيار في الليد
الداخلي يبعث شعاع والذي بدورة detector يحس فيه ويعمل trigger لل gate تبع
الترياك وبالتالي تكمل الدائرة ياسلام ميزت هذا IC له قيمة عزل عالية تخيل يعزل الي 7KV اي 7000V ونحن نتعامل مع 110V/220V

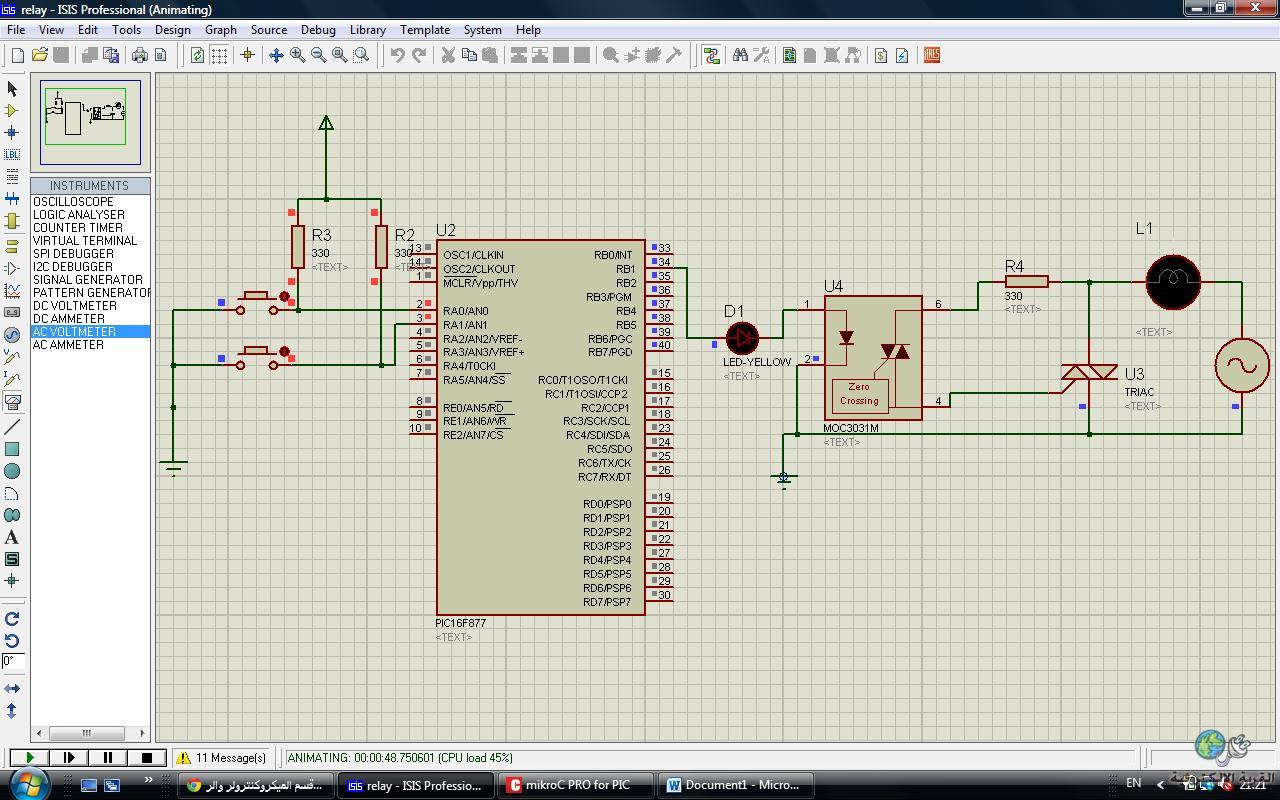

من الشكل التالي عندما نضغط على المفتاح الاول يشتغل الليد الاصفر وهنا هذا الليد فقط يعطي اشارة انه مرر تيار الي الليد الداخلي وممكن نحذفة من الديزاين
هو فقط للتوضيح

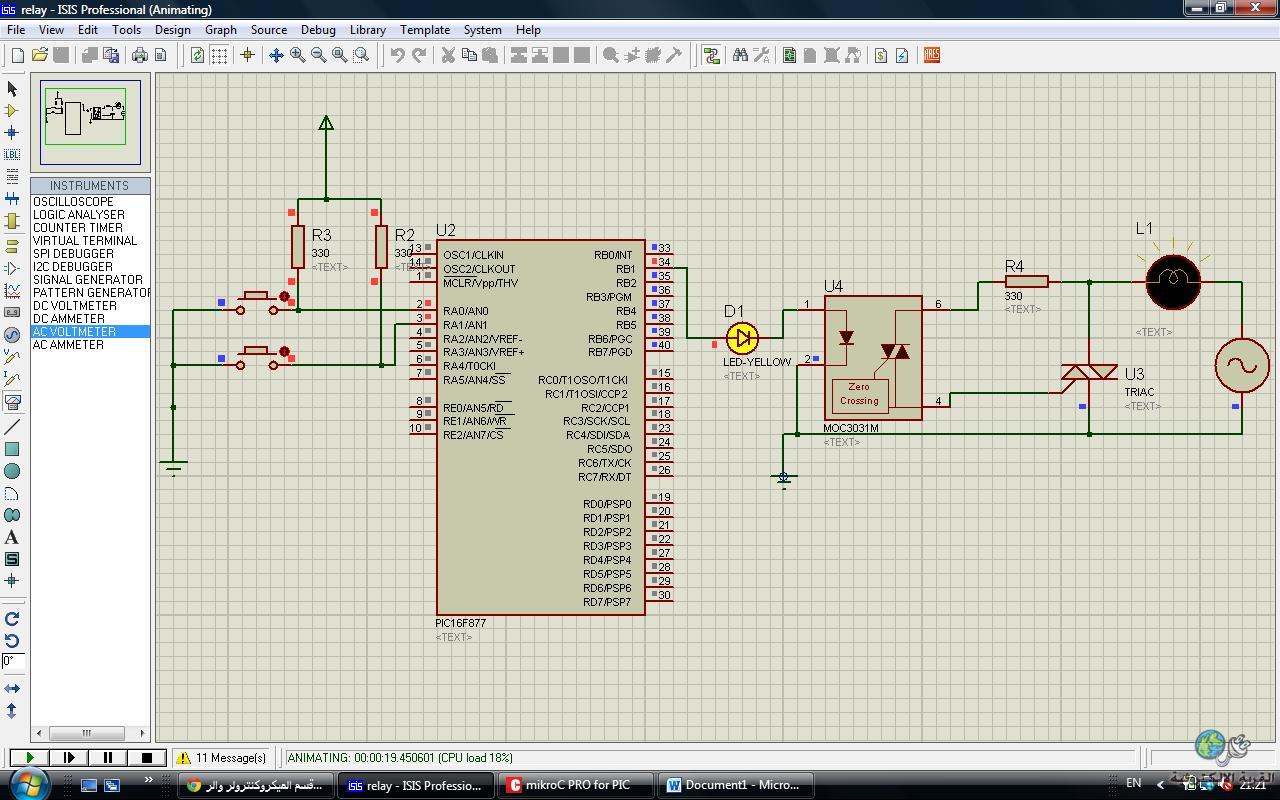

وعند الضغط على المفتاح الثاني راح يطفي الليد الاصفر يعني مافيه تيار رايح لليد الداخلي و ال gate صفر بالتالي الحمل لايشتغل



ملاحظات :
1-الريليه ممكن يتأكل مع الزمن لانه كونتاكت.
2-الريليه له صوت لانه حركه ميكانيكية.
3-الريليه به ملف وممكن يعمل noise في الدوائر الحساسة.
4-الريليه يعتبر بطئ الاستجابة.
5-أٌقل عزل.
6-ممكن يعمل فيدباك ويعدملك المتحكم اذا لم تضع دايود.
7-الحجم حيث ان IC في هذا المشروع ممكن يجي على شكل SMD

اسأل الله التوفيق للجميع في الداريين وانا جاهز لاي سؤال ولاتنسوني
من صالح دعائكم وجزاكم الله خير

[ennng]

نسيت اضع الكود وهو بين ايديكم

void main() {
adcon1=0x07;
trisa=0xff;
trisb=0x00;
portb=0;
while(1){
if(porta.f0==0){
portb.f1=1;
}
if(porta.f1==0){
portb.f1=0;
}
}}

وتحياتي للجميع

[Daniel]

مشروع جيد جدا و عملته مسبقا, لكن المشكلة عندي هية التحكم بالتيار أو الفولتية المستمرة DC حيث ان الترياك سوف يعمل ولكن لن يتوقف الأ اذا كانت الفولتية متناوبة AC هل جربته على الواقع ام فقط على برنامج المحاكاه لأن الطامة الكبرى التي واجهتني هية في الفولتية المستمرة و مشكورررر جداا .

ملاحضة: أرضي الحمل موصل عندك مع أرضي العازل الضوئي أعتقد ان هذا خطأ في التصميم ؟؟

[ennng]

هلا Daniel
بالنسبة للمشروع لم اجربة على ارض الواقع انما فقط في المحاكاة لكن باذن الله راح يشتغل تمام

بالنسبة للارضي فكلامك سليم 100% لكن فقط هنا احببت ان اوضح الصورة فقط فتطبيق المشروع راح يكون مختلف عن المحكاة ولو لاحظت لم اضع مصدر للمتحكم
ولم اضع كرستالة ومكثفات ...
وشكرا لك

[Daniel]

شكرا للتوضيح وسرعة الأستجابة أخي الكريم لكن النقطة المهمة التي احببت ان اركز عليها ليستفيد الكل انشاء الله هية أن الترياك بشكل عام او اي عازل ضوئي يحتوي على الترياك سوف يعمل بشكل ممتاز بالنسبة للفولتية المتناوبة AC لكن الفولتية المستمرة DC جربتها وعملت ولكن لم تنطفيئ ولن تنطفيئ أن لم تتقارب فولتية الحمل الى الصفر أو تغيرت قطبيته وذالك بسبب تركيبة الترياك(ممكن تبحث عن هذا الموضوع في أي موقع أجنبي using TRIAC for switching DC وسوف ترى وتتفهم قصدي), في الخلاصة أحبب ان يستفيد الكل من تجربتي وأيجاد قطعة مناسبة للموضوع او التطبيق المناسب أرجو ان لا يكون ردي سلبيا لكن لم اصل لحد الأن الى التطبيقات التي تحتاج الى التيار المتناوب ولذالك أحببت الأيضاح و مشاركة باقي الأخوان للفائدة العامة.

مشكور مجددا.

[ennng]

جزاك الله خير اخي على ملاحظاتك لكن ياليت توضح اكثر انت تقصد الترياك اللي داخل IC او الترياك الموصل بالحمل
وتحياتي لك

[Daniel]

أسف على التأخر في الرد, الترياك الداخلي للآيسي لا ينفع في دوائر التيار المستمر DC يوجد عازل ضوئي من نوع آخر يسمى phototransistor وهذا يعمل لدوائر التيار المستمر آسف ان كانت اجابتي غير واضحة ولكن تأكد انها عن تجربة شخصية وبعد البحث وجدت عدة أجابات تخص هذا الموضوع اليك هذا اللينك:

http://www.electronicspoint.com/triac-optocoupler-moc3043-switch-12v-dc-t11292.html

آسف ان لم استطع ترجمة ما في الصفحة او التعبير بشكل اوضح لكن مترجم كوكل لم ياتي بالفائدة المرجوة ارجو ان تكون الأجابة واضحة
