[compiler_x]

السلام عليكم اخوتي الكرام

ارجوا ممن له خبره في مجال ماكنات السي ان سي ان يخبرني عن دائرة ال home & limit switch لدي متحسسات حركة ميكانيكية ولكني لا اعرف دائرة الربط

ارجوا الافادة

[ماجد عباس محمد]

أخى
هو سويتش كأى سويتش، قم بتوصيله بين أى طرف و الأرضى مع مقاومة للتغذيى الموجبة أو بلعكس مثل مفتاح reset و البرنامج يتحسسه عند تغيير حالته
الأفضل أن يوصل على طرف مقاطعة و تستغل المقاطعة للإستجابة الفورية للوصول لنقطة الأصل Home حفاظا على المحركات و الدوائر و الماكينة ككل

[compiler_x]

اتقصد ان اوصله بين اي طرف موجب من منفذ الطابعة والارضي كما في هذا المخطط ؟




وما الذي تقصده بطرف المقاطعة

[ماجد عباس محمد]

لا أفهم ما تقصد
كلمة Home تعنى أمر من اثنين
زر لتوجيه الرأس القاطع لنقطة الأصل وهذا يجب أن يكون فى برنامج الحاسب لتجيز الآلة لبدء العمل و أيضا تعريف للبرنامج أن يبدأ دورته من البداية و يمكن إضافة آخر على الماكينه لتترك ما هى بصدده و العودة لنقطة الأصل

الآخر هو سويتش عند نقطة الأصل تعرف الميكرو أن الرأس القاطع حاليا فى نقطة الأصل

كلا الحالتين لا علاقة لهما بمنفذ الطابعة فأظن أن منفذ الطابعة لتبادل الأوامر و البيانات بين الميكرو و الحاسب

[compiler_x]

يا اخي ماجد اقصد تحديدا مفتاح الحد limit وهو عبارة عن مفتاحين لكل محور لتحديد مدى طول المحور وعدم السماح بالحركة الى خارج المحور فيما لوكان هناك رسمه اكبر من مساحة العمل مثلا

انا اقصد كيف سيتم ربط متحسسات الحركة التي هي كما اسلفت انها مفاتيح عاديه ولكن ما اريده هو كيف سنقوم بربطها مع منفذ الطابعة

جزاك الله خيرا اخي

[ماجد عباس محمد]

كما رسمت أنت لكن هو مفتاح واحد لكل Port Pin حتى تستطيع أن تحدد أيها وصل لنهاية الشوط أو أوله - مفتاحين على التوالى لا يمكن تحديد أيها تم تفعيله

باعتبار أن لديك محورين أفقيين و ثالث رأسى ستحتاج ستة مداخل و لن يكون لديك ما يكفى لباقى المداخل فستحتاج لنبضة حركة افقى لكل اتجاه لتحدد أين هو و مثله رأسى أى ثلاث مداخل أخرى

[compiler_x]

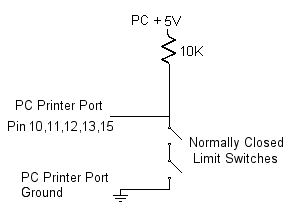

ما توصلت اليه من خلال مطالعتي لبعض المواقع هو ان ناخذ اشارة من احد المداخل لمنفذ الطابعه 5 فولت ونوصلها الى احد البنات (10، 11 ، 12 ،13، 15) مثلا البن رقم 10 وهي بنات الحالة والتي تستخدم لقراءة مدخلات على منفذ الطابعة LPT طبعا مع توصيل مقاومة للحماية والان نجد ان مفتاح limit switch هو normal close أي ان التيار سيمر الى الطرف السالب بسبب ان المفتاح normal close ولن يكون هناك أي تيار على البن 10 وهذا يفسر وجود عده مفاتيح على التوالي وفي حالة الضغط على أي مفتاح سيسبب قطع الدائرة عن الطرف السالب مما يؤدي الى وجود اشارة على البن 10 فيتحسسها البرنامج ويؤدي الى ايقاف الماكنة ككل

كما في الرابط التالي
http://www.plasma777.com/driver/xylo...cnc_plasma.htm

وبهذا سنحتاج الى مدخلين فقط

ولا اعتقد ان هناك حاجة لتحديد اي من المحاور هو المتوقف لانه سيكون ظاهر للعيان وجود المحور عند الطرف

هل تتفق معي اخي العزيز ؟

[compiler_x]

اي مقترحات يا اخوان ؟ هل هناك خطا محتمل قبل ان اقوم بالتنفيذ ؟
