مجانا وبعنصر واحد ارسل رسالة نصية من كمبيوترك بدون اسلاك , بدون تلفون , بدون انترنت !

[فهد المنصور]

نعم ..

تستطيع ارسال رسالة نصية من دون تلفون .. او انترنت .. او حتى اسلاك .. وبدون اي رسوم

في هذا المشروع سوف اعرض ابسط وارخص انواع الارسال الراديودي و المتصل مع منفذ التوالى Serial port .. للكمبيوتر .. فهو يتكون من عنصر واحد فقط ..

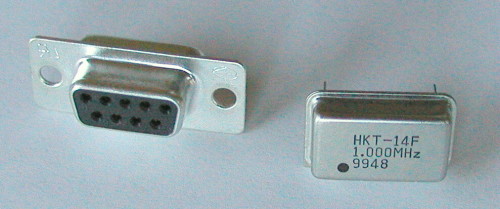

عناصر الدائرة الالكترونية ..

- مذبذب 1 ميغا هيرتز .. او اي تردد لمذبذب يمكن استقباله عن طريق الراديو ..


- مقبس لمنفذ توالي .. D-type Female serial Port



- سلك معزول قصير .. للأستعمال كا هوائي ..


- سلك ذو ملقط تمساح .. alligator clip

[ضاري]

بارك الله فيك

بصراحه الموضوع عجبني للغايه

واتمنى منك اخي المبدع فهد التكمله وانا معك حتى النهايه

واول استفسار هو من وين اقدر احصل على المذبذب

[وجد]

معقول؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟
حسب ما بعرف ان ترددات الاسلكي تخضع الى قوانين، خصوصا عندما تتداخل مع الترددات التي تستخدمها الجهات المختلفة عبر أجهزة اللاسلكي المحلية. حتى الذين يمارسون هواية الاتصال عبر موجات الراديو يستخدمون ترددات معينة لهذا السبب.
وكمان اغلب الدول عندنا تحضر هذا النوع من الاستخدام ولابد من الحصول على أذن مسبق قبل استخدامه. وأوضح مثال ما يتم مصادرته في المطارات من اجهزة الارسال اللاسلكية

[فهد المنصور]

شكرا لك اخي ضاري ..
المذبذب متوفر في اماكن بيع القطع الالكترونية ..

اخي وجد ..

ما يمنع استخدامه هو فقط الترددات التى قد تسبب في تداخل مع الموجات التى تستخدمها الحكومة .. وهي موجات ذات تردد عالي وموجوده في نطاق الـ FM من 100 ميغا هيرتز فما فوق ..
ولهذا اي جهاز تلفون يستخدم هذا النطاق يتم مصادرته .. ومعهم حق في ذالك .. لان وحدات الدفاع المدني والمطافي والاسعاف والشرطة والكهرباء وغيرهم تستخدم تلك الترددات .. واي تساهل في هذا الموضوع قد يؤدي الى كوارث ..

هذا المشروع يتعامل مع تردد 1 ميغا هيرتز فقط .. في نطاق الموجة المتوسطة AM .. ولا يتعدي مسافته عدة امتار .. وهو عباره عن مرسل اشارة ردايويه .. يتم استقبالها على هيئة شفرة مورس من اي راديو AM صغير


الدائرة الالكترونية :

:can:

[فهد المنصور]

طريقة التركيب :

- بأستخدام اسلاك ذات نهاية ملقط تمساح .. alligator clip .. يتم توصيل احد الاسلاك " الاحمر مثلا " الى الطرف رقم 4 لـمقبس منفذ التوالي .. والاخر الى الطرف رقم 5 ..

[align=center][/align]

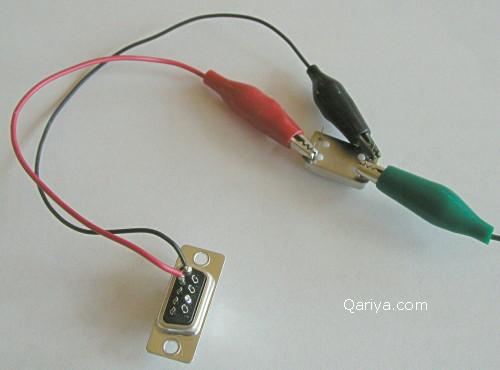

- يتم شبك الملقط مع المذبذب كما في الصورة ..

[align=center][/align]

[ضاري]

بارك الله فيك اخوي فهد

ولكن هذي طريقة الارسال بقي ان نعرف

كيفية الاستقبال وقراءة الحروف النصيه المرسله

واعذرنا مستعجلين لانه بصراحه الموضوع شيق

وممتع واحسن مافيه سهولة الارسال وبقي ان نعرف الاستقبال كيف

بانتظار ردودك مبدعنا اخوي فهد

[م صباح]

بسم الله الرحمن الرحيم
الاخ فهد المحترم
اهنئك على هذا الموقع الرائع والذي اشتم منه رائحة الابداع والتميز والمسؤولية والذي يمكن ان يكون منبرا لتبادل الآراء والخبرات بجهود الخيرين في هذا المجال الرائع وهو مجال الالكترونيات .
اود ان اعلق على الدائرة المشروحة والتي شدت انتباهي حيث دخلت على احدى المواقع الاجنبية ورايت هذا المشروع بالصدفة ولكن سؤالي هل جربت هذه الدائرة عمليا ولاي مسافة يمكن انت تعمل
مع تحياتي الحارة وتمنياتي لك ولجميع الاخوة الكرام في المنتدى بالتوفيق والنجاح
احوكم من فلسطين
م صبّاح
ملاخظة : وصلة للموقع الذي نشر هذه الدائرة :
http://www.scitoys.com/scitoys/scito...ansmitter.html

[فهد المنصور]

شكرا لكم جميعا ..

المهندس صباح ..
من خلال تجربتي " ليست مع هذه الدائرة بالتحديد " لكن مع بعض الارسال وبأستخدام هكذا تردد .. استطيع تخمين ان المسافة لن تتعدى العدة امتار .. وتستطيع اطالت المسافة بأختيار هوائي مناسب ..

ولا ننسى ان اهم عنصر في دائرة الارسال هو طول الموجة والذي يحدده التردد هذه الموجة ..

....

فعلا اخي ..الوصلة التى ذكرتها هي مصدر هذا الموضوع .. ولكن للأسف هو موقع اجنبي واتمنى ان يكون هناك مواقع عربية الكترونية خاصة للأبتكارات والافكار التقنية ..



الأخ ضاري ..

بواسطة برنامج يثبت على كمبيوتر بتحويل ما تكتبه الى شفرة مورس المعروفة .. ويمكنك الاستماع اليها عن طريق اي راديو عند تردد 1 ميغا هيرتز .. او اي تردد لمذبذب اخترته ..

[align=center][/align]


لتحميل البرنامج
