وحدات تغذية .. اوتوماتيكية الجهد.. وبدون محول !!

[فهد المنصور]

[align=center][/align]

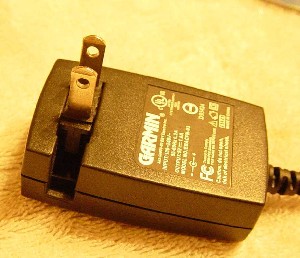

عمدت بعض الشركات العالمية المصنعة للهواتف المحموله في السنوات الماضيه الى تزويد اجهزتها بمزود طاقة DC Adapter خالي من المحول Transformer .. وتمتاز بأوتوماتيكية اختيار جهد المصدر .. بدل الانواع التقليدية السابقة الثقيلة الوزن والكبيرة الحجم .. بالاضافة الى الحرارة المنبعثه منها .. والتى عادة تختص لجهد واحد فقط ..

- كيف يمكن تحويل جهد 110- 220 فولت .. بدون استخدام محول خافض للجهد ؟

- كيف امكن الحصول على جهد منتظم وثابت بغض النظر عن جهد المصدر اكان 110 او 220 فولت .. وبدون الحاجة الى مفتاح للأختيار بين الجهدين ؟!

في الحقيقة يوجد الكثير من الطرق والوسائل التى تحقق هذا الهدف ..

ابسط هذه الطرق واشهرها هي هذه الدائرة ..

[فهد المنصور]

عناصر الدائرة :
مكثف C1 470 uF .. جهد 25 فولت

مكثف C2 470 nF .. جهد 400 فولت

دايود زنر 12 فولت .. او اي جهد تختاره

دايود Bridge Rectifier 1 Amp 300 v


ملاحظات مهمه ..
- يجب الحذر مع مثل هذه الدوائر الالكترونية لانه تتصل مباشرة مع المصدر

- تيار هذه الدائرة في حدود 100 ميلي فولت .. ويمكن زيادته بزيادة سعة المكثف C2

:can:

[zerox]

بسم الله الرحمن الرحيم
الأخ العزيز فهد موضوع ممتع ومستخدم في شواحن المدخرات (البطاريات) الصغيرة واحب أن اشارك بهذه الدارة
العملية
ملاحظة : جميع Diods عادية 3 أمبير

[فهد المنصور]

شكرا لك اخي على هذه الدائرة ..

فعلا دائرة مفيدة جدا .. ويمكنك اضافة ثنائي زينر ومقاومة في نهاية الدائرة للحصول على اي جهد تشاء .. وبتيار اقل من 100 ميلي امبير ..


:can:

[موعد سعيد]

بسم الله الرحمن الرحيم
السلام عليكم ورحمة الله وبركاته
شكراً لكما على هذه الدارات التي هي صغيرة الحجم ولكن عملية ومفيدة جداً
وجزاكما الله خيراً

[ahmadbk2020]

تسلم اخي على هذه الدارة الله يجعلها في ميزان حسناتك
مشكووووووووووووووووووووووووووووووور

[المهندس الرائد]

شكرا لك أخي FAHAD على هذه الدائرة .. بصراحة لما قرأت العنوان كنت أظن أنها دائرة طويلة و معقدة و لم أتوقع أبدا أن تكون بهذه السهولة
أيضا الشكر موجه للأخ zerox على دائرته رغم أني لم أعرف هل هي تستخدم كالدائرة الأولى أم لها استخدام آخر

[mosaba]

شكرا اخي فهد
لكن او حصل قطع في الزينر يكو ن الخرج خطير
