عطل شاسيه صيني نقص اسفل الشاشة

سنة اولى كهرباء · 03-11-2018, 09:05 PM

السلام عليكم ورحمة الله
المشكلة الجهاز يعمل بور تمام
لكن لاتوجد بيانات ولاصوت ويوجد
نقص فيرتكال اسفل الشاشة وبالفحص
وجدت مكثف في مدخل البور الخاص بالحماية
شورت بالفحص بوضع البزر وبجوار اللاين مكثف
سراميكي صغير ايضا شورت وموحد ايضا وبفحصهم
الاثنين خارج الشاسيه يعطنني قيمة صحيحة وخلف
ايسي الفيرتكال وبور اللاين توجد مقاومة محروقة
تم تلحيم اخري من شخص او فني اخر بواحدة
اصفر+بنفسجي+بني+ذهبي ...؟هل هذه القيمة
صحيحة؟...
معلومات:
SONY 14 "CHINA (شاسيه PCB - C-103 E231151)
SONY 14 "CHINA
la76810-a-h-

شاسيه PCB-C-103 E231151 Cpu
- 24C08
Tuner - TDQ-37-5VRS
FBT - BSC25-05N2110A
وياريت مخطط للجهاز جزاكم الله خيرا...

zkria · 03-11-2018, 11:53 PM

السلام عليكم

اذكر رقم المقاومة على الشاسيه

سنة اولى كهرباء · 04-11-2018, 12:12 AM

المقاومة رقمها R322>>>

ممكن المخطط للشاسيه؟

zkria · 04-11-2018, 12:32 AM

اخي الحبيب انا لم اجد المخطط

ولكن احاول الاستعانة بمخطط قريب منه

اذكر رقم ايسي الفرتكال

وهل المقاومة مرتبطة بأحد اطراف اللاين اذا كان نعم بأي طرف مرتبطة

سنة اولى كهرباء · 04-11-2018, 01:40 AM

جزاك الله خير اخي الكريم
تقريبا الايسي رقمه D1427
بور D78040
ايسي امام اللاين
3DD5011
والمقاومة غير متصلة باللاين
لكنها بجوار تبريد الفيرتكال علي
اتجاه اخر ايسي LA وكرستالة
وTRAP
ايضا بالقرب منها توالي مقاومة
احمر+اسود+احمر+ذهبي
وايضا دايود زينر صغير جزاك الله
كل خير...

سنة اولى كهرباء · 02:16 AM

[CENTER][COLOR="Red"]

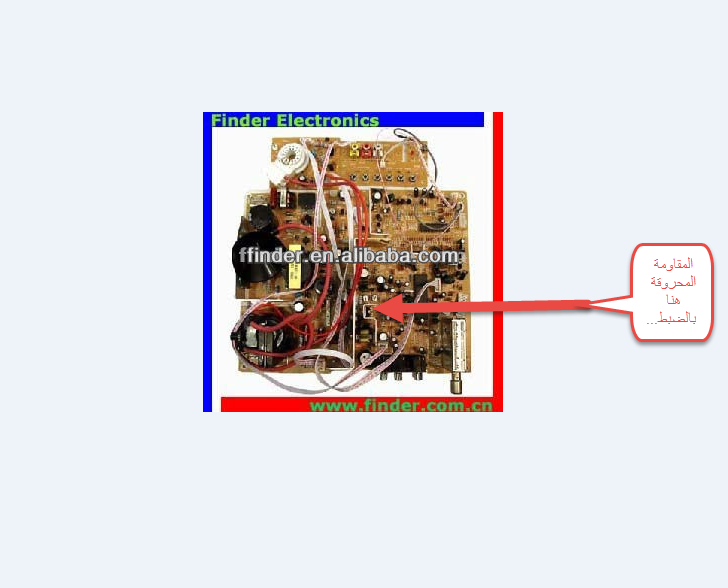

الشاسية يشبه هذا تقريبا نفس الحجم
مع اختلاف بسيط...

سنة اولى كهرباء · 04-11-2018, 02:17 AM

http://www13.0zz0.com/2018/11/04/02/401147214.png
...

حافظ السويد · 04-11-2018, 02:20 AM

المقاومةR322
قيمتها4.7 كيلو
اصفر بنفسجي احمر ذهبي
وبما انك وجدته محترقة

تاكد من الترانسستورين
V303
V312
