السلام عليكم اخوتي ممكن مساعدة بعطل شاشة هونداي ستاندباي

ولو اطلت عليكم اخوتي شاشة هونداي lcd l مديل lcd32hr88 كرت التغذية
مدمج مع الانفيرترات ----
الاجراءات من بضع 5ايام نفس الشاشة والعذر الذكور ستاند باي
قمت بوضع ديود واحد امبير من خط 5vm الى 5vs والحمد لله عملت واشتغلت
لمدة يومين ورجعت على نفس الحالة
-------------------
لايوجد تغذية على الفلاشة


ممكن من الشباب الاكارم فكرة عن الستاندباي لاصلاح العذر وشكرا

خط 5فولت موجود و12 موجود اما الستاند لا يوجد

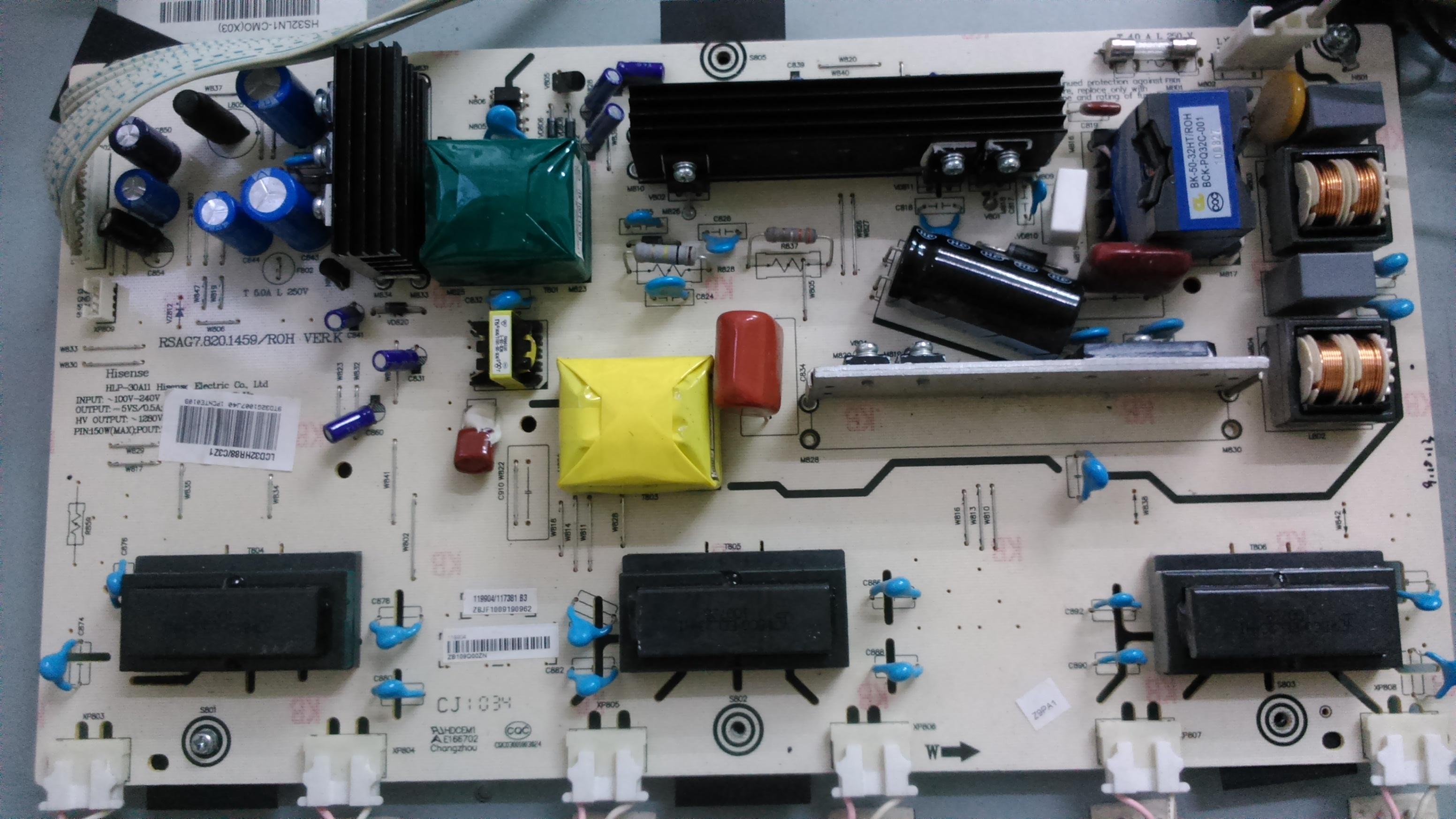

وهذه الصور بالرابطين



http://www5.0zz0.com/2016/07/15/06/688346148.jpg

السلام عليكم
انزع فيشة التي تذهب الى بورد الكونترول ثم افحص الفولتات التي تخرج من البور
وارفعها

شكرا على الرد استاذي
عند نزع الفيشة مع نزع اليود الذي وضعته انا يخرج 5فولت على خط 5vs
وعند اضافة ديود من خط 5vs الى 5vm يصبح خط 12 فولت شغال باقي الخطوط ولا
فولت يمر بها اخي

السلام عليكم
اوصل مقاومة 100 اوم بين رجل STB ورجل 5SV
هل يخرخ 12 فولت و 5VM

السلام عليكم أستاذي الكريم
تم توصيل مقاومة 100 اوم الذي حصل
5vs =5 فولت
stb =2.7 فولت
خط 12فولت يعمل
عدم وجود باقي الخطوط حتى خط 5vm
طبعا انا قمت بازالة الديود الذي وضعته من سابق بين 5vs و 5vm
حتى الضوء الاحمر لم يشتغل سوى بلوحة الازرار عند الضغط عليها
وزر الواجهة من المفروض يكون شغال احمر وعند اقلاع الشاشة ينطفى
اي لم يمل اطلاقا
الرجاء الحل اخي واستاذي الكريم

------------------------------------------
ملاحظة عند ازالة المقاومة وتفريغ دارة التغذية جيدا وتجريبها بقيت الخروجات تعمل مثل ما ذكرت

عليكم السلام
يوجد موسفت على خط 5vm
افحصة
افحص على الدراين وعلى السورس وعلى الكايت

شكرا للمتابعة استاذ محمد لايوجد موسفت على الخط المذكور يوجد
ايسي لصق 4*4 تحمل الرقم 4468


http://upload.qariya.info/images/qariya-d104cc6bbf.png

الارجل 123 مع بعضها
الارجل 5678 مع بعضها
فهل يمكن ان يكون العزر هنا اخي
