POSTAL 2 . SPI 25XX

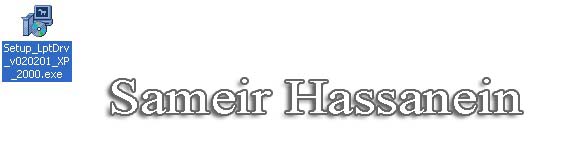

مبرمجة 25xx POSTAL 2 . SPI 25XX مبرمجة الفلاشات 8 طرف من 46K الى 32M  ******************** امكانيات المبرنامج للفلاشات POSTAL 2 . SPI 25XX  المكونات المستخدمة IC . 74HC244 قيمة المقاومات100 اوم R1, R2 , R3, R4, R11, R12 , R13, R14, R15, R16 ************** قيمة المقاومات 22 كيلوا R8, R7, R6 *************** قيمة المقاومات 4.7 كيلوا R9,R10 ************ المبرمجة تعمل على تغذية خارجية عن طريق USB  الكابل المستخدم كابل الاتصال بين المبرمجة والكمبيوتر Parallel Port LPT1 Cable  *********************************** الدائرة التنفيذية المستخدمة فى المبرمجة وتعمل على تغذية خارجية 3 فولت او تغذية عن طريق usb 5 فولت مع منظم جهد 3فولت  ***************************** البرنامج المستخدم POSTAL 2 برنامج تفعيل LPT اول خطوة فى تشغيل البرنامج لأول مرة تفعيل LPT   بعد الانتهاء من تنزيل البرنامج يجب اعادة تشغيل الكمبيوتر ******************************* شرح اعدادت البرنامج بوستال 2 الخطوة الأولى فتح البرنامج  هنا ضبط اعدادات البرنامج للعمل على المبرمجة المستخدمة  ***************************** البرنامج به العديد من الامكانيات الرائعة سنتعامل هنا فى الشرح مع الفلاشات هنا سيتم ضبط البرنامج للتعامل مع الفلاشات25XX تحديد SPI FLASH  ************************** هنا اختيار قراءة جميع احجام الفلاشات اتوماتيكى  *************************** هنا قراءة رقم الفلاشة كما موضح بالصورة الخطوة الأولى بعد وضع الفلاش فى المبرمجة مع مراعاة الاتجاه الصحيح للفلاشة اضغط على VERSION ستظهر كما بالصورة على يسار البرنامج كما موضح بالشكل 2 رقم الفلاشة واضح  *********************************** قراءة الفلاش وهى الخطوة الأولى  البرنامج بيعمل تاكيد اتوماتيكى للقراءة بدون تدخل  ************************** مكان حفظ الملفات البرنامج يقوم بحفظ ملف الفلاش فى نفس المجلد ال فيه البرنامج كما موضح بالسهم   هنا الملف المسحوب برقم مسلسل وبصيغة البرنامج bin backup _ SPI _ 001.bin ****************************** تعرف على ايكونات البرنامج اختار الفلاش قراءة الفلاش قراءة رقم الفلاش اتوماتيكى ومعرفة رقم الفلاشة وحجمها سحب الفلاس وتاكد اتوماتيكى الكتابة على الفلاش وتاكيد اتوماتيكى  اعدات وامكانيات كثيرة بالبرنامج سنقدمها فى شروحات اخرى ***************************** البرامج برنامج بوستال 2 التحميل من هنا ***************************** برنامج تفعيل LPT التحميل من هنا ***************************** |
| اعلانات |
|
|||||
|
|
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |
|
|
|
||||||
السلام عليكم جزاك الله خيرا اخى الكريم اخوانى المهندسين فى القريه الغاليه اردت صنع المبرمجه التى تستخدم الايسى74ch244ولم اجد سوى ايسى رقم74cht00ولاكن لاحظت فرق فى الداتا شيت بين الايسيهات الاول يأخذ دخل داتا من طرف ويخرج الداتا من طرف اخر اما الثانى يأخذ الداتا من طرفين ليخرج من طرف واحد السؤال ماذا افعل ؟ هل الغى طرف ويكفى واحد؟ هل اضم الطرفين مع بعض على اساس طرف واحد؟ ام ان التعديل بهذه الطريقه لايصح والله الموفق
|
