السلام عليكم جميعا

لدي تلفزيون هيتاشي موديل : CMT2055 معطل عندما تضغط على زر البور فان الضوء الاحمر يشعل لبرهة ثم ينطفيء فبعد فك ترانزيستور اللين D1877 تبين بان الجهد يصل الى حوالي 110 فولت فهذا يدل على ان قسم البور شغال و كذلك قمت بفحص الترانزيستور فكان شغال ايضا و لكن بعد التدقيق وجدت ديود عامل شورت يعني محروق مكتوب عليه Z22S رقمه على الشاسيه هو D754 .
فهل هذا هو ديود زينير بقيمة 22 فولت هذا من ناحية اما من ناحية ثانية فهل برايكم هناك قطع ثانية محروقة و ما هو السبب في احتراق هذا الديود ؟

شكرا

لقد قمت بتلحيم ديودان زينير سيريال واحد بقيمة 10 فولت و الثاني بقيمة 12 فولت و لكن بعدما قمت بتشغيل التلفزيون و التجربة عاد و احترق من جديد.
فهل ممكن مخطط لهذا الجهاز لمعرفة توصيلات هذا الديود و لماذا يحترق؟

السلام عليكم ورحمة وبركاته

اخى الكريم اكتب رقم الشاسيه ستجده بجوار الاين

او على احرف الشاسيه من الجهتين

حتى نتمكن من ايجاد المخطط

ابلغنا ونتابع

مساء الخير

هل هذا هو الرقم الذي تطلبه مني و المكتوب في الاعلى على اليسار؟

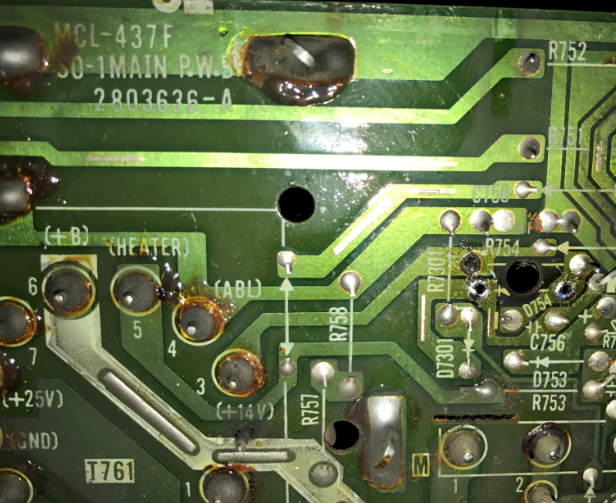

http://www4.0zz0.com/2018/09/15/22/943848044.png

يظهر على يمين الصورة موقع الديود المحروق
شكرا

السلام عليكم

هذا ليس زنر

ركب دايود من النوع السريع مثل اللي على خرج الشوبر

او ركب FR157 او اي دايود من خرج الشوبر وجرب

وةيضا افحص المكونات المرتبطة مع هذا الديود وابدل المكثفات المرتبطة معه

تفضل اخى الكريم من هنا المخطط

[IMG][/IMG]
