دائرة تغذيه منظمة تعطي جهد ±5 فولت

القرية الإلكترونية : قسم الإلكترونيات : قسم المشاريع الإلكترونية : دوائر التغذية : دائرة تغذيه منظمة تعطي جهد ±5 فولت
Dual Voltage Circuit 5v

وصف الدائرة الالكترونية :
دائرة تغذيه منظمة تعطي جهد +5 و -5 فولت مستمر

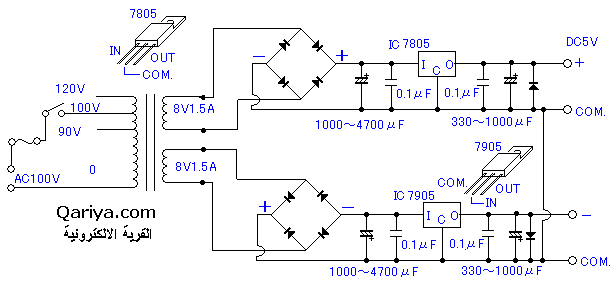

الدائرة الالكترونية :

five volt dual voltage circuit

شرح الدائرة :
بعد محول الخفض ودائرة التوحيد " القنطرة " تتكون هذه الدائرة من مرحلتين متماثلتين تقريبا ..

الأولى تستخدم دائرة متكاملة 7805 لإعطاء جهد موجب .. أما الثانية فهي تستخدم 7905 للجهد السالب ..

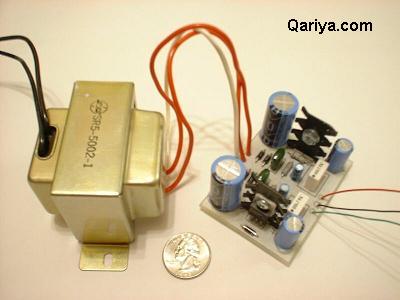

تركيب الدائرة :

dual power circuit

عناصر الدائرة الالكترونية

  • محول خفض 110 او 220 / 8 فولت .. 1.5 أمبير
  • قنطرة توحيد أو 4 ثنائيات
  • مكثف كيميائي 1000 ميكروفراد او اعلي عدد " 2 "
  • مكثف 0.1 ميكرو فراد عدد " 4 "
  • منظم جهد LM7805
  • منظم جهد LM7905

يمكن استخدام منظم جهد LM7812 و LM7912 للحصول على جهد مزدوج +12 و -12 فولت
