 Touch Electrical Switch

وصف الدائرة :

هذه دارة مفتاح بسيطة تعمل بمجرد لمس الحساس وهي دارة فعالة و ممتازة في عدة تطبيقات وسهلة البناء

موصفات الدائرة :

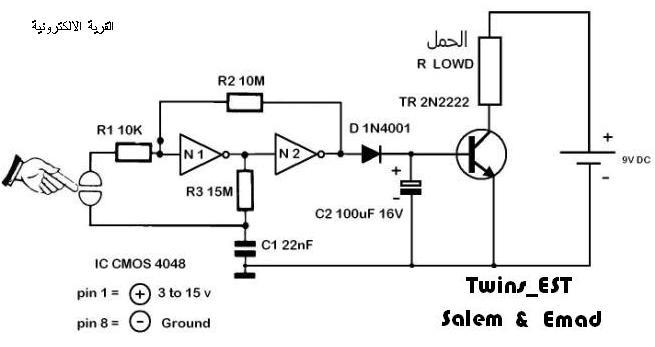

مخطط الدائرة :

شرح الدائرة : مبدأ عمل الدارة بمجرد لمس الحساس سوف تعطي قدح لدارة المذبذب المكونة من بوابتي نفي NOT ومكثف ومقاومة حيث تعطي دارة المذبذب نبضه مربعة على خرجها وحيث يقوم الدايود Diode والمكثف بتحويلها من أشارة نبضات ac إلى فولتية مستمرة dc تمرر إلى قاعدة الترانزستور مما يجعل الترانزستور في حالة توصيل وبذلك تكتمل الدارة وتمرر فولتية التشغيل للحمل
كلمات دليليه لمس , بالمس . مفتاح ,كهربائي , touch, switch, دارة , مخطط
