مميزات هذه الدائرة
عمدت بعض الشركات العالمية المصنعة
للهواتف المحمولة في السنوات
الماضية إلى تزويد أجهزتها بمزود طاقة DC
Adapter خالي من
المحول Transformer .. وتمتاز بأوتوماتيكية اختيار جهد المصدر.. بدل
الأنواع التقليدية السابقة الثقيلة الوزن والكبيرة الحجم .. بالإضافة إلى الحرارة المنبعثة منها .. والتي عادة تختص لجهد واحد فقط ..
- كيف يمكن تحويل جهد 110- 220 فولت .. بدون استخدام محول خافض
للجهد ؟
- كيف أمكن الحصول على جهد منتظم وثابت بغض النظر عن جهد المصدر أكان 110 أو 220 فولت .. وبدون الحاجة
إلى مفتاح للاختيار بين الجهدين ؟!
في الحقيقة يوجد الكثير من الطرق والوسائل التي تحقق هذا الهدف ..

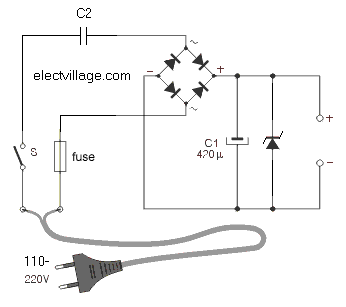

الدائرة الالكترونية
عناصر الدائرة :
مكثف C1 470 uF .. جهد 25 فولت
مكثف C2 470 nF .. جهد 400 فولت
دايود زنر 12 فولت ..
أو أي جهد تختاره
دايود
Bridge Rectifier 1 Amp 300 v
ملاحظات مهمة ..
- يجب الحذر مع مثل هذه الدوائر الالكترونية لأنه تتصل مباشرة مع المصدر
- تيار هذه الدائرة في حدود 100 ميلي فولت .. ويمكن زيادته بزيادة سعة المكثف
C2
