[DELTA67]

السلام عليكم ورحمة الله وبركاته
بسم الله الرحمن الرحيم
سبق و أن تكلمت عن برمجة البيك داخل الدارة في الموضوع التالي :

مبرمجة الـــ PIC داخل الدارة In Circuit

و قلت عند دراسة مشروع نضطر لبرمجة الــ PIC عدة مرات حتى نصل الى الكود الصحيح.
اذا لم تكن كل من دارة المشروع و المبرمجة مزودتان بحامل نوع ZIF فاننا قد نؤدي الى اتلاف أطراف الــ PIC . لتفادي هذا المشكل يمكن أن نبرمج البيك مباشرة داخل الدارة دون نزعه كما قلت أن هناك مبرمجة ICSP من تصميم MICROCHIP تسمى AN589. لكن هذه المبرمجة معقدة نسبيا لذلك أقدم لكم هذه المرة مبرمجة سهلة جدا و لا تتطلب الكثير من القطع و يمكن و ضعها داخل فيشة DB9 كما توضح الصورة:

هذا هو مخطط دارة المبرمجة:

نأخذ الـ 12 - 15 فو من دارة البيك حيث يجب تغذيتها بمحول ذو خرج 12فو تيار مستمر كما هو موضح في الصورة طبعا توضع دارة 7805 لتغذية البيك.
الزينر قيمته بين 12 و 13,5 فو و المقاومات التي قيمتها 10 كيلو يمكن استبدالها بأي قيمة بين 2,2 كيلو و 22 كيلو.
نستعمل أي ترانزستورات متوفرة.

يتم توصيل المبرمجة بالبيك بهذه الكيفية:

لأجل برمجة البيك داخل الدارة دون نزعه يجب أخذ بعض الاحتياطات عند تصميم الدارة:
1 ـ يغذى الطرفMCLR بمقاومة 10K أو أكبر و ديود عادي اذا كانت التغذية بـ 5 فو و يفضل دايود سريع نوع شوتكي اذا كانت التغذية بـ 3.3 فو .

2ـ تفصل الاطراف RB6 و RB7 عن الدارة باستعمال مقاومات حماية قيمتها 10K أو باستعمال قاطعة مزدوجة. و يحبذ ان يستعمل هذين الطرفين كمداخل..
الصور توضح هذه الاجراءات:

هذه المبرمجة هي من نوع JDM و لذلك يمكن استعمالها مع كل البرامج الشهيرة مثل ,ICPROG و PICPGM و WINPIC800 و WINPIC و غيرها.

ملاحظة: يجب أن لا يكون طول الكيبل كبيرا نكتفي بطول في حدود 20-30سم .
و هذه أقطاب فيشة الـ DB9 الذكر الموجودة في الحاسوب :

أحبــــــــــك و الله يا مرســـــــــــــي
لا تسأل الطغاه لماذا طغو بل اسأل العبيد لماذا انحنو

--------------------------------------------------------------------------------------
مـــــواضـــيعــي: (أنقـــر على العنوان لتصفح الموضوع)


- مبرمجة البيك داخل الدارة PIC ICSP Programmer

- دارة تحكم استطاعة بـ 5 ريليات أو أكثر لمشاريعك

- كيفية استعمال تحويل فورييه السريع FFT لايجاد طيف اشارة.

-هيا نصنع دارة محول صوت مونو الى "شبه ستيريو"Mono to Pseudo STEREO.

- كيف تستعمل شاشة تلفون نوكيا 3310 أو 3410؟

- ما رأيكم في مشروع يناء حاسوب موافق للـ IBM PC 5150 ؟؟

- مبرمجة الـــ PIC داخل الدارة In Circuit.

- وصل بطاقة SD أو MMC بالـــ ATMEGA8.

- مبرمجة لعائلة الــ AVR سهلة جدا جدا جدا !!!

- دارة بسيطة جدا لعرض نص على شاشة التلفزيون.

- مبرمجات PIC بسيطة جدا.

- أشعل شمعة الكترونية، استرخي تحت وقع زخات المطرثم نم نوما هادئا!!!

- مبرمجـــة الــ ATMEL AVRs عن طريق الــ USB .

- أضف شاشة عرض LCD الى مشاريعك.

- ما رأيكم في مشروع دايزك DISEQC ؟؟

- هل تعرف LTSPICE IV ؟ برنامج محاكاة احترافي قوي و مجاني.

- تعالوا نتعرف على الصوت المحيطي SURROUND SOUND .

- مجموعة من الحيل "العفسات" للمحترفين و الهواة.

- مدخل لاستخدام البورت USB. أستعد لنهاية البورتات LPT و RS232.

- كيف تصنع جهاز استقبال راديو بترانزستور واحد؟؟

[hamadalla31]

وعليكم السلام ورحمة الله وبركاته
جزاكم الله بكل خير وثبتك وهدانا وهداكم لكل خير
الدائرة يبدو انها جيدة ومن شرحك فهمت انك جربتها
فهل جربتها علي 16f877a حيث اشتكي اكثر من زميل من مشكلة البرمجة بها داخل البورده
في الشرح الأول قلت انك استخدمت مفتاحين مزدوج فهل نجد رسم يوضح الفكرة لأني اود تجربة هذه الطريقة في البرمجة مع 16f877a
وجزاكم الله عنا بكل خير

[DELTA67]

اقتباس المشاركة الأصلية كتبت بواسطة hamadalla31 فهل جربتها علي 16f877a في الشرح الأول قلت انك استخدمت مفتاحين مزدوج فهل نجد رسم يوضح الفكرة

1- لا لم أجربها للأسف.
2- يوصل كل من الرجلين RB6 و RPB7 بمفتاح عاكس (و بالتالي نحتاج لمفتاح عاكس مزدوج) :
- في الوضعية 1 يكون الرجلان متصلان بالدارة.
- في الوضعية 2 يكون الرجلان متصلان بالمبرمجة.
طبعا المفتاحان يعملان معا.

أرجوا أن الفكرة قد و ضحت.

[hamadalla31]

اقتباس المشاركة الأصلية كتبت بواسطة DELTA67 1- لا لم أجربها للأسف. 2- يوصل كل من الرجلين RB6 و RPB7 بمفتاح عاكس (و بالتالي نحتاج لمفتاح عاكس مزدوج) : - في الوضعية 1 يكون الرجلان متصلان بالدارة. - في الوضعية 2 يكون الرجلان متصلان بالمبرمجة. طبعا المفتاحان يعملان معا. أرجوا أن الفكرة قد و ضحت.

جزاكم الله بكل خير وبارك لك علي نشر مثل هذه الدائرة

[DELTA67]

المقاومة المربوطة بـ DTR قيمتها بين 2,2K و 4,7K و ليس 10K كما على المخطط.

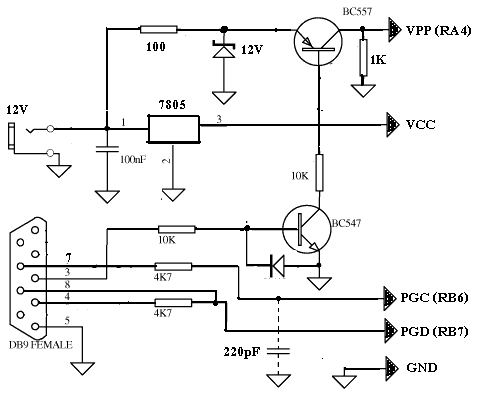

تم تصحيح المخطط و اضافة التغذية حتى يمكن برمجة البيك خارج الدارة:

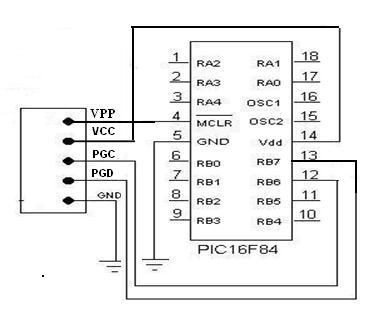

و نوصلها بحامل البيك كما يلي:

يمكن لهذه المبرمجة العمل على البورت يو-أس-بي باستعمال كابل التحويل الى كوم من النوع الرخيص المتوفر.

هل هناك أسهل من هذا يا عــــالم ؟؟
- تعمل عاى الكوم أو اليو-أس-بي.
- تبرمج البيك داخل الدارة أو خارجها.
