طريقك للتحكم بمنزلك عن بعد عن طريق الجوال او اللاسلكي (الجزء الثاني) , DTMF , MT8870

[Eng20]

طريقة التحكم في عمل أجهزة منزلك عن بعد بواسطة الجوال

(الجزء الثاني - طريقة ربط دارة DTMF (قسم استقبال الاشارة) مع الأجهزة الكهربائية )

المخطط:

سأتناول في هذا الموضوع تتمة لموضوع طريقة ربط الجوال مع أي جهاز للتحكم به عن بعد. ولكن قبل البدء بالجزء الثاني انصحك بقراءة الجزء الأول ولو قراءة سريعة وهذا رابطه

http://www.qariya.info/vb/showthread.php?t=153546

رابط ثاني (متجدد)

http://world-controller.blogspot.co.uk/2014/10/world-controller-DTMF-mt8870-part1.html

لقد وضعت في الجزء الأول مخطط الدائرة الاساسي(دارة DTMF) وطريقة التحكم عن بعد عن طريقها بأربع ليدات(LED)
وقمت بشرح آلية العمل بشكل مبسط .



الآن لننتقل لمرحلة الربط مع الاجهزة الكهربائية:

هناك أكثر من طريقة لربط دارة DTMF ( قسم الاستقبال ) الذي شرحته في الجزء الأول مع الأجهزة الكهربائية وكل طريقة مختلفة عن الثانية وذلك حسب الاستخدام.
بعض هذه الطرق:

1- ابسط واسهل مخطط فقط يلزمك مقاومة وترنزستور وريلي.

2- عن طريق IC 4028 وهي عبارة عن مفكك ترميز decoder 4 to 10


3- عن طريق معالج Pic أو atmega ـ (micro-controller)

(وهي أفضلها حيث تسهل عليك اختيار أمر أو أكثر من أمر وذلك حسب الزر الذي ستضغطه في الجوال).

4- عن طريق البوابات المنطقية (AND)
IC 74LS08 وهي عبارة عن 4 بوابات AND

العناصر الالكترونية المطلوبة للتجربة:

1- ترنزستور BC337



2- ريلي 12 فولط



3- اي سي 4028




بالاضافة لعناصر التجربة السابقة وهي:


4- HT9170 او البديل لها وهو HM 9270 , MT8870



5- جكة سماعة (يمكنك أخذها من أي سماعة جوال)

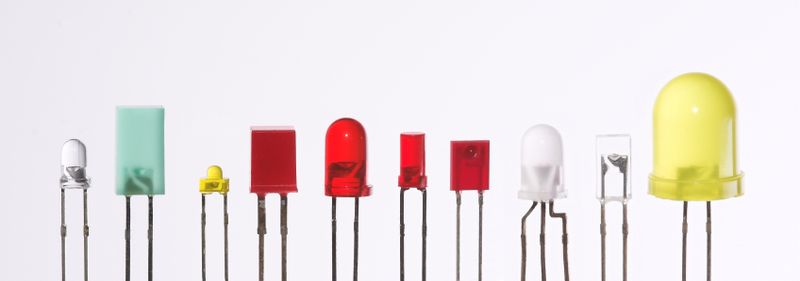

6- LED عدد 4



7- مهتز كريستالي 3.579MHZ (انتبه لدقة الرقم وإلا لن تعمل معك )

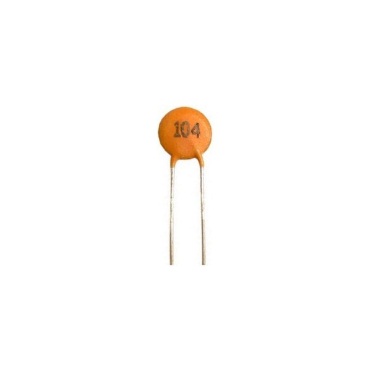

8- مكثف 100 N (عدد 2 ) + مكثف 20 P (عدد 2)

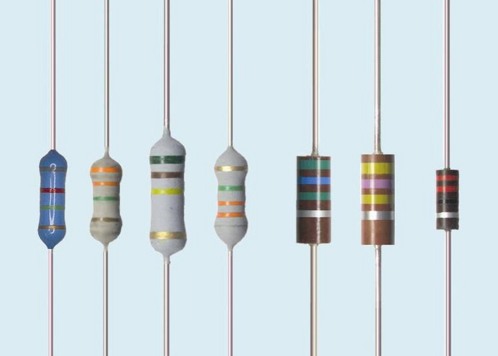

9-مقاومات 100 kΩ (عدد 2 ) + 330 KΩ (عدد 2 ) + 1 KΩ (عدد 4 )

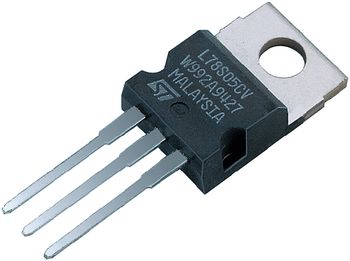

10-منظم جهد 5 فولت LS7805

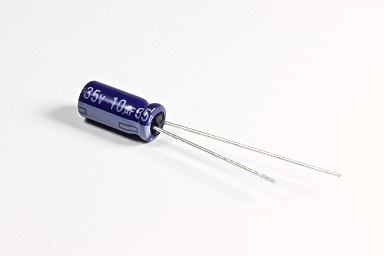

11- مكثف كيميائي 10uF عدد 2

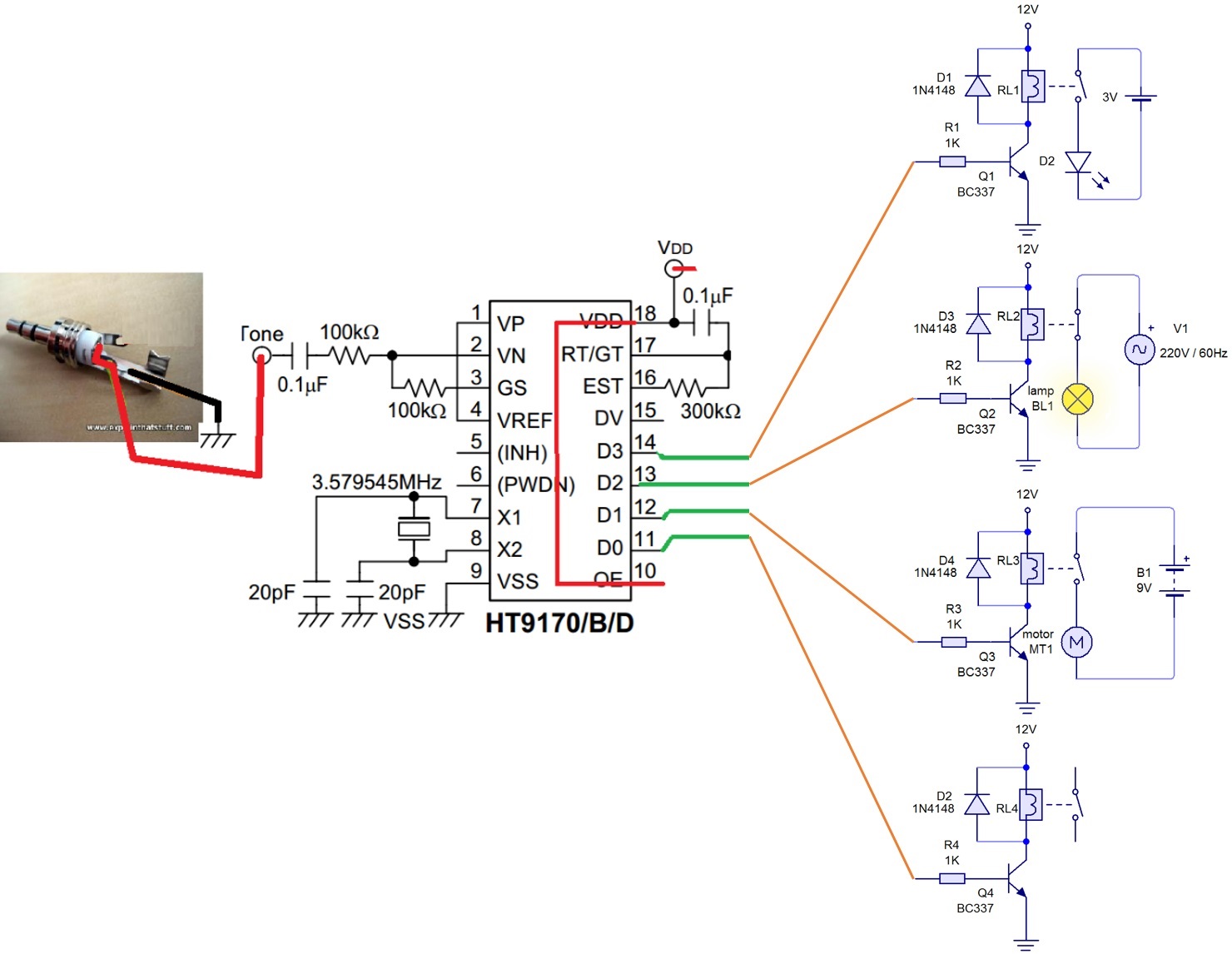

المخطط الأول : ابسط واسهل مخطط

( 0001 ) عند ضغط زر 1 سيعمل الجهاز الاول
( 0010 ) عند ضغط زر 2 سيعمل الجهاز الثاني
( 0011 ) عند ضغط زر 3 سيعمل الجهاز الاول والثاني
( 0100 ) عند ضغط زر 4 سيعمل الجهاز الثالث
( 0101 ) عند ضغط زر 5 سيعمل الجهاز الاول والثالث
( 0110 ) عند ضغط زر 6 سيعمل الجهاز الثاني والثالث
( 0111 ) عند ضغط زر 7 سيعمل الجهاز الاول والثاني والثالث
( 1000 ) عند ضغط زر 8 سيعمل الجهاز الرابع
( 1001 ) عند ضغط زر 9 سيعمل الجهاز الاول والرابع
( 1010 ) عند ضغط زر 0 سيعمل الجهاز الاول والثالث
( 1100 ) عند ضغط زر # سيعمل الجهازالاول والثاني

( 1011 ) عند ضغط زر * سيعمل الجهاز الاول والثالث والرابع

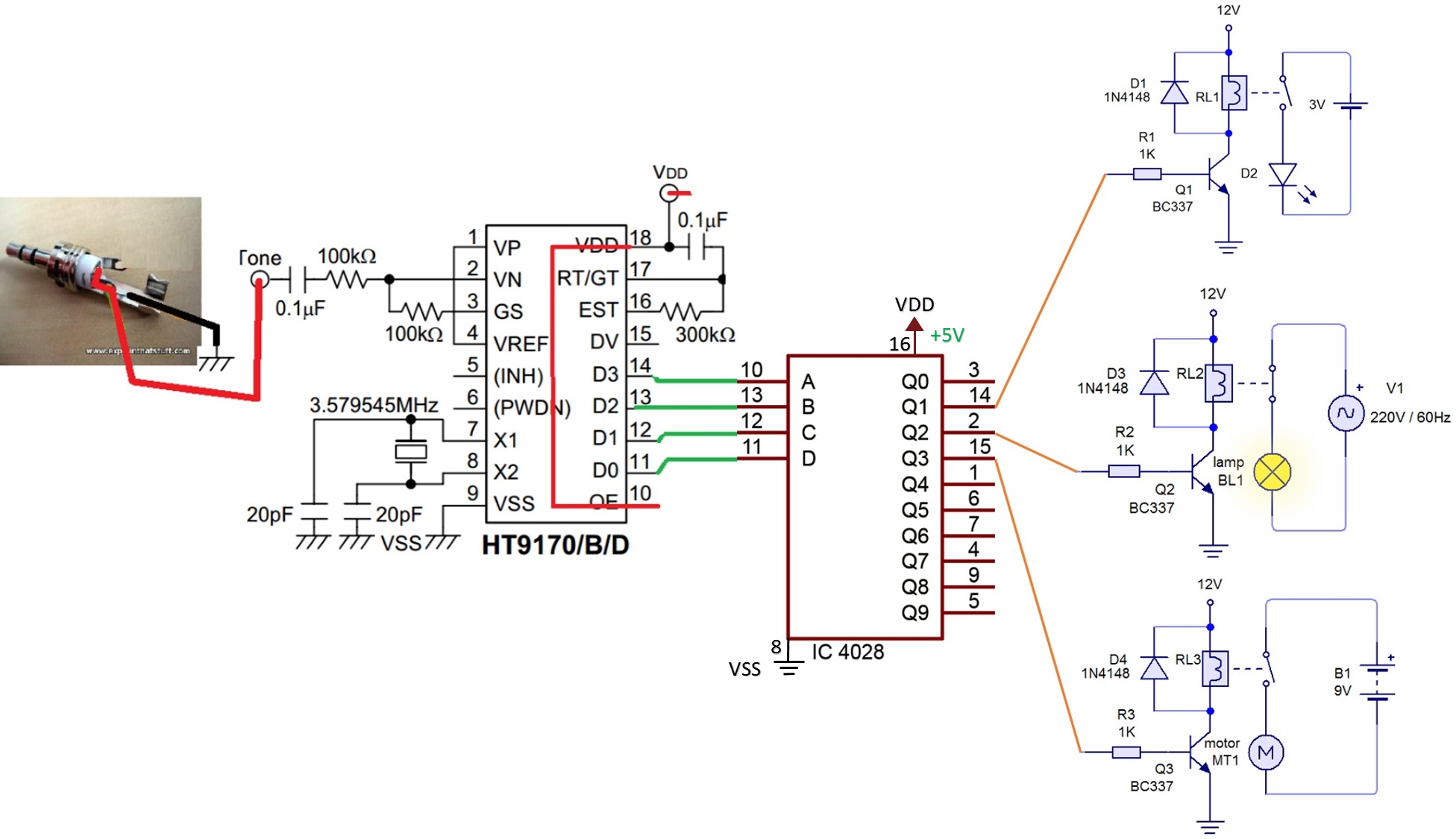

المخطط الثاني وهو باستعمال اي سي IC 4028

لقد وضعت في كل مرة جهاز مختلف
ففي الأولى كان الجهاز (الحمل ) LED على الرجلQ1
وفي الثانية لمبة 220 فولط على الرجلQ2
وفي الثالثة موتور DC على الرجلQ3
والجهاز 3 و 4 و5 و6 و7 و8 و9 و10 ضعه على الأرجل الباقية Q9 , Q8 , Q7 , Q6 , Q5 , Q4 , Q0

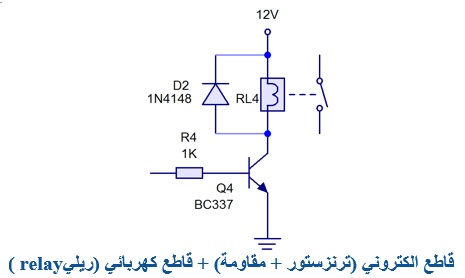

كل ما يلزمك لوصل الاجهزة , مقاومة + ترنزستور +ريلي

(المقاومة + الترنزستور) يعملان دور قاطع الكتروني
اذا ما فائدة الريلي التي هي عبارة عن قاطع ايضا ؟ هل خطر ببالك هاذا السؤال!
الترنزستور له درجة استحمال معينة فمثلا الترنزستور BC 337 لا يستطيع تمرير تيار كبير كالتيار الذي يستهلكه المحرك مثلا
وسيؤدي لاحتراق الترنزستور بينما الريلي تتحمل تيارات وجهود عالية .

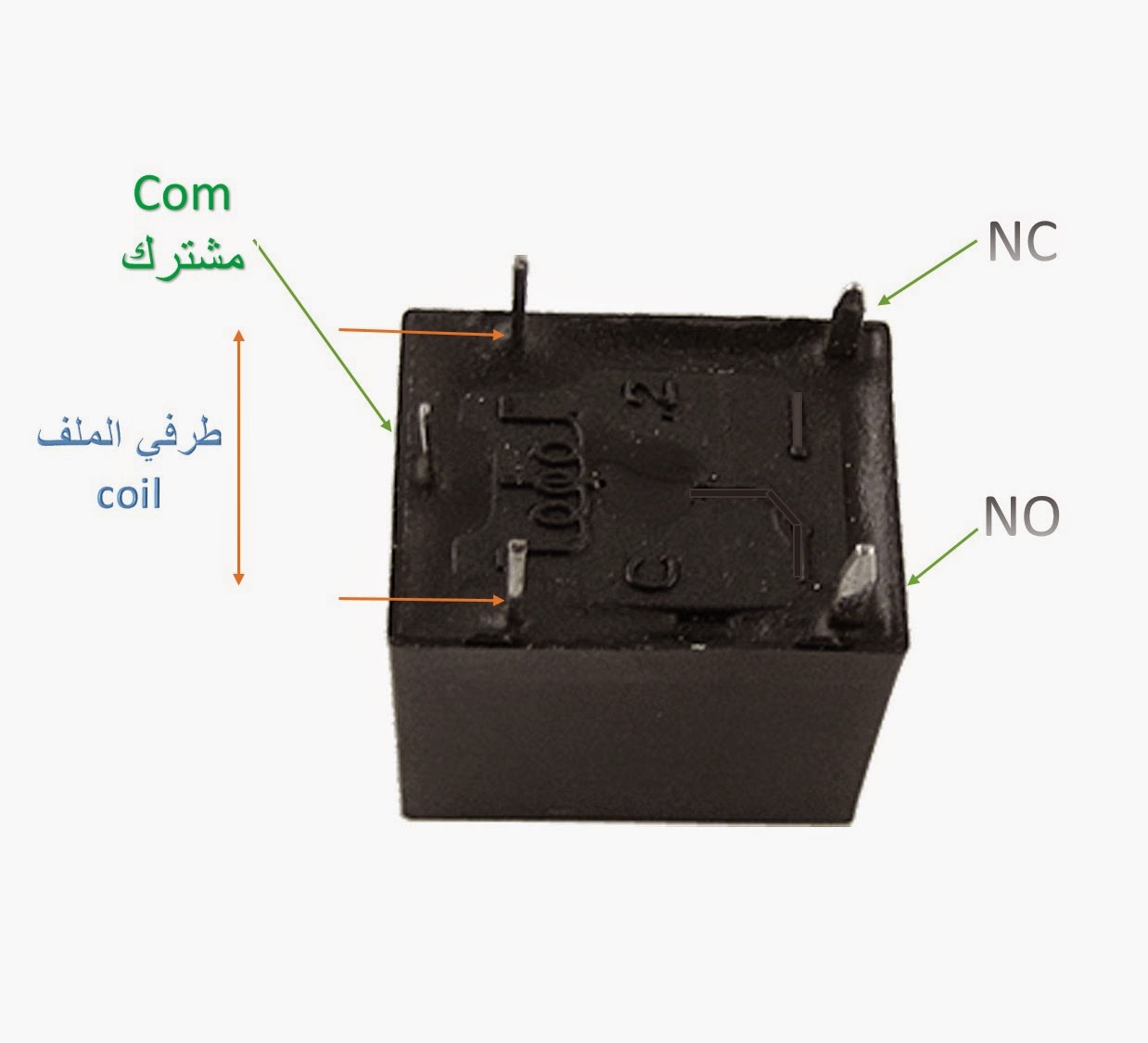

لمعرفة الطريقة التي تعمل بها الريلي اضغط هنا

IC 4028 هي عبارة عن مفكك ترميز decoder 4 to 10 يمكنك باستعمالها التحكم ب 10 أجهزة
أما إذا اردت التحكم بـ 16 جهاز استعمل الايسيIC 74154وهي عبارة عن مفكك ترميز Decoder 4 to 16

(في كل ضغطة رقم فقط سيشغل جهاز واحد ويطفئ باقي الأجهزة)

اذا كان هناك استفسار أو شيئ غير واضح لا تتردد في السؤال

[hamzazayyad]

المشاركة الأصلية كتبت بواسطة Eng20

طريقة التحكم في عمل أجهزة منزلك عن بعد بواسطة الجوال

(الجزء الثاني - طريقة ربط دارة DTMF (قسم استقبال الاشارة) مع الأجهزة الكهربائية )

المخطط:

سأتناول في هذا الموضوع تتمة لموضوع طريقة ربط الجوال مع أي جهاز للتحكم به عن بعد. ولكن قبل البدء بالجزء الثاني انصحك بقراءة الجزء الأول ولو قراءة سريعة وهذا رابطه

http://www.qariya.info/vb/showthread.php?t=153546

رابط ثاني (متجدد)

http://world-controller.blogspot.co.uk/2014/10/world-controller-DTMF-mt8870-part1.html

لقد وضعت في الجزء الأول مخطط الدائرة الاساسي(دارة DTMF) وطريقة التحكم عن بعد عن طريقها بأربع ليدات(LED)
وقمت بشرح آلية العمل بشكل مبسط .



الآن لننتقل لمرحلة الربط مع الاجهزة الكهربائية:

هناك أكثر من طريقة لربط دارة DTMF ( قسم الاستقبال ) الذي شرحته في الجزء الأول مع الأجهزة الكهربائية وكل طريقة مختلفة عن الثانية وذلك حسب الاستخدام.
بعض هذه الطرق:

1- ابسط واسهل مخطط فقط يلزمك مقاومة وترنزستور وريلي.

2- عن طريق IC 4028 وهي عبارة عن مفكك ترميز decoder 4 to 10


3- عن طريق معالج Pic أو atmega ـ (micro-controller)

(وهي أفضلها حيث تسهل عليك اختيار أمر أو أكثر من أمر وذلك حسب الزر الذي ستضغطه في الجوال).

4- عن طريق البوابات المنطقية (AND)
IC 74LS08 وهي عبارة عن 4 بوابات AND

العناصر الالكترونية المطلوبة للتجربة:

1- ترنزستور BC337



2- ريلي 12 فولط



3- اي سي 4028




بالاضافة لعناصر التجربة السابقة وهي:


4- HT9170 او البديل لها وهو HM 9270 , MT8870



5- جكة سماعة (يمكنك أخذها من أي سماعة جوال)



6- LED عدد 4



7- مهتز كريستالي 3.579MHZ (انتبه لدقة الرقم وإلا لن تعمل معك )



8- مكثف 100 N (عدد 2 ) + مكثف 20 P (عدد 2)



9-مقاومات 100 kΩ (عدد 2 ) + 330 KΩ (عدد 2 ) + 1 KΩ (عدد 4 )



10-منظم جهد 5 فولت LS7805



11- مكثف كيميائي 10uF عدد 2




المخطط الأول : ابسط واسهل مخطط

( 0001 ) عند ضغط زر 1 سيعمل الجهاز الاول
( 0010 ) عند ضغط زر 2 سيعمل الجهاز الثاني
( 0011 ) عند ضغط زر 3 سيعمل الجهاز الاول والثاني
( 0100 ) عند ضغط زر 4 سيعمل الجهاز الثالث
( 0101 ) عند ضغط زر 5 سيعمل الجهاز الاول والثالث
( 0110 ) عند ضغط زر 6 سيعمل الجهاز الثاني والثالث
( 0111 ) عند ضغط زر 7 سيعمل الجهاز الاول والثاني والثالث
( 1000 ) عند ضغط زر 8 سيعمل الجهاز الرابع
( 1001 ) عند ضغط زر 9 سيعمل الجهاز الاول والرابع
( 1010 ) عند ضغط زر 0 سيعمل الجهاز الاول والثالث
( 1100 ) عند ضغط زر # سيعمل الجهازالاول والثاني

( 1011 ) عند ضغط زر * سيعمل الجهاز الاول والثالث والرابع

المخطط الثاني وهو باستعمال اي سي IC 4028

لقد وضعت في كل مرة جهاز مختلف
ففي الأولى كان الجهاز (الحمل ) LED على الرجلQ1
وفي الثانية لمبة 220 فولط على الرجلQ2
وفي الثالثة موتور DC على الرجلQ3
والجهاز 3 و 4 و5 و6 و7 و8 و9 و10 ضعه على الأرجل الباقية Q9 , Q8 , Q7 , Q6 , Q5 , Q4 , Q0
كل ما يلزمك لوصل الاجهزة , مقاومة + ترنزستور +ريلي

(المقاومة + الترنزستور) يعملان دور قاطع الكتروني
اذا ما فائدة الريلي التي هي عبارة عن قاطع ايضا ؟ هل خطر ببالك هاذا السؤال!
الترنزستور له درجة استحمال معينة فمثلا الترنزستور BC 337 لا يستطيع تمرير تيار كبير كالتيار الذي يستهلكه المحرك مثلا
وسيؤدي لاحتراق الترنزستور بينما الريلي تتحمل تيارات وجهود عالية .
لمعرفة الطريقة التي تعمل بها الريلي اضغط هنا

IC 4028 هي عبارة عن مفكك ترميز decoder 4 to 10 يمكنك باستعمالها التحكم ب 10 أجهزة
أما إذا اردت التحكم بـ 16 جهاز استعمل الايسيIC 74154وهي عبارة عن مفكك ترميز Decoder 4 to 16

(في كل ضغطة رقم فقط سيشغل جهاز واحد ويطفئ باقي الأجهزة)

اذا كان هناك استفسار أو شيئ غير واضح لا تتردد في السؤال

ما شاء الله شرح رائع ومفصل اخي الغزيز.

[motoman2010]

عمل رائع

تم التجربه على اربع اجهزه

وهى تعمل بكفاءه

[Eng20]

المشاركة الأصلية كتبت بواسطة hamzazayyad

ما شاء الله شرح رائع ومفصل اخي الغزيز.

المشاركة الأصلية كتبت بواسطة motoman2010

عمل رائع

تم التجربه على اربع اجهزه

وهى تعمل بكفاءه

شكرا لمروركم ومشاركتكم اخي حمزة و اخي مؤتمن

وبانتظار التجارب والتطبيقات من باقي الاخوة

[HA2006]

جزاك الله خيرا

لي عندك عده أسئله إن أمكنك الإجابه عليها

نفرض أننا شغلنا اللد بالضغط على الرقم 1 وقطع الإتصال هل من الممكن عند معاوده الاتصال معرفه بأن اللد 1 يشتغل أم لا بمعنى التأكد بأن اللد الأول يشتغل لعدم الضغط على التشغيل مره أخرى أم عند الضغط على الرقم 1 مره أخرى يأدي إلى إيقاف اللد

ثانيا هل من الممكن إعاده الإتصال بالمرسل إذا تم إطفاء الليد من الداره يدويا بواسطه زر مثلا وهل 8870 يمكنه الإتصال أم مستقبل فقط وماذا تعني بمستقل

كيف يمكن توصيل هذه الداره بمضخه تعمل على 360 فولط أظن أن الرلي لا تعمل هنا سنستخدم كونتاكتور أليس كذلك ؟ فكيف يتم الربط بينهما
والأسئلة موجهه للجميع
أدخلكم الله الجنه بعملكم هذا

[Eng20]

المشاركة الأصلية كتبت بواسطة HA2006

جزاك الله خيرا

لي عندك عده أسئله إن أمكنك الإجابه عليها

نفرض أننا شغلنا اللد بالضغط على الرقم 1 وقطع الإتصال هل من الممكن عند معاوده الاتصال معرفه بأن اللد 1 يشتغل أم لا بمعنى التأكد بأن اللد الأول يشتغل لعدم الضغط على التشغيل مره أخرى أم عند الضغط على الرقم 1 مره أخرى يأدي إلى إيقاف اللد

بارك الله فيك اخي
اولا:

-لا يمكنك معرفة اذا كان الليد شغال ام لا إلا اذا استعنت بدارة فيها معالج وربطتها مع الجوال المرسل بحيث تحفظ بانك ضغطت على الزر 1

- عند الضغط على زر 1 مرة اخرى لن يؤدي لايقاف الدارة فايسي مفكك الترميز DTMF ستمسك القيمة 0001 في خرجها اي الليد 1 سيبقى مضيئ ولن يطفئ حتى يأتي امر ثاني أو تعيد تشغيل الدارة

ثانيا هل من الممكن إعاده الإتصال بالمرسل إذا تم إطفاء الليد من الداره يدويا بواسطه زر مثلا وهل 8870 يمكنه الإتصال أم مستقبل فقط وماذا تعني بمستقل

اي سي 8870 مخصصة فقط للاستقبال معنى الاستقبال هنا بانها تحول الاشارة الصوتية المستقبلة من الجوال المرسل عن طريق السماعة في الجوال المستقبل لاوامر اي تحويل الاشارة الصوتية لأوامر
ولقد شرحتها بشكل مفصل في الجزء الأول

كيف يمكن توصيل هذه الداره بمضخه تعمل على 360 فولط أظن أن الرلي لا تعمل هنا سنستخدم كونتاكتور أليس كذلك ؟ فكيف يتم الربط بينهما
والأسئلة موجهه للجميع
أدخلكم الله الجنه بعملكم هذا

بالنسبة للمضخة 3 فاز فيمكنك عن طريق الريلي التحكم بالكونتاكتور
وذلك عن طريق جعل احد الفازات موصول باحد اقطاب الريلي وليكن الطرف com موصول باحد الفازات _ والطرف NO للريلي موصول باحد طرفي ملف الكونتاكتور _ وطرف الملف الثاني للكونتاكتور صله بالارضي
وانتبه ان تضع حماية انقطاع احد الفازات حتى لا تنضرب المضخة

[MAMDOUH2012]

بسم الله ما شاء الله

شرح أكثر من رائع ياباشا
وكنت أبحث كثيرا عن شرح لموضوع مثل موضوع حضرتك
لأستخدامه كأنذار بالموبيل للسياره
ووجدت مواضيع لكنها ليست بمثل شرح حضرتك
فاشتريت بفضل الله جهاز Gps Tracker للسياره
ولكننى بصراحة مش عارف توصيلات اسلاك الفيشة التى يتم تركيبها بالجهاز
وأرجو من حضرتك بخبرتك بفضل الله
المرور على موضوعى والرد عليه بعد أذنك

http://www.qariya.info/vb/showthread...164#post907164

وتقبل منى كل تحية وتقدير
