دوائر خفض جهد بدون محول ونوعية المكثف المستخدم

[احمدعبدالباقى]

http://www.qariya.info/electronics/220volt_led.htm

باستخدام تلك الدائرة السابقة هل يمكن استخدام مكثف مثل الموجود بالمراوح الكهربية مثل هذا

[fade hbeb]

نعم اخي الكريم يمكن استخدامه

[احمدعبدالباقى]

شكرا جزيلا لرد حضرتك وجزاك الله خير

اذن يمكننا عمل دوائر بتيار كبير نسبيا نظرا لتوفر هذة المكثفات بقيم فاراد كبيرة وايضا باضافة اكثر من مكثف على التوااازى

[احمدعبدالباقى]

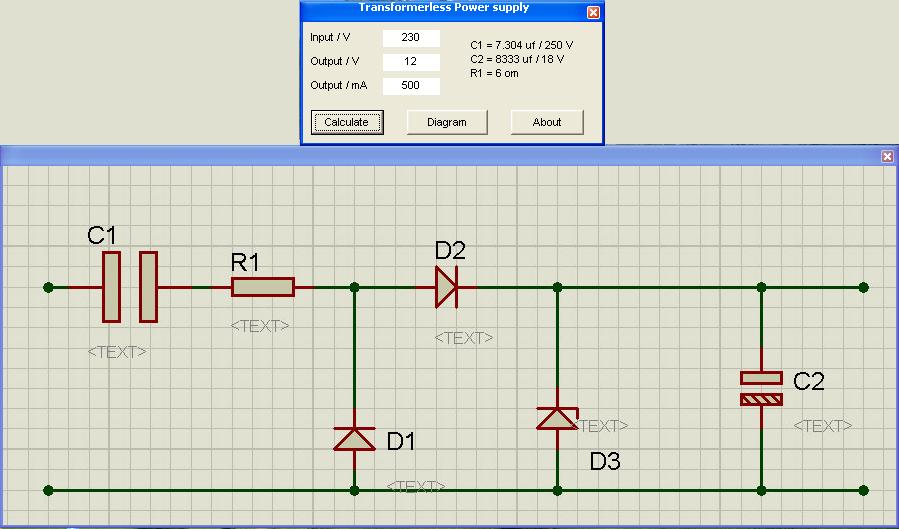

باستخدام هذة الدائرة يمكننا تجهيز حمل 500 مللى امبير

[assed]

السلام عليكم
اود ان اضيف معلومة وهي مهمة عند استخدام مكثف الموجود بالصورة ضع في حساباتك ارتفاع فرق الجهد العالي جداً حيث يجب ان يكون الزنر D3 اكثر من 6 واط
والمقاومة R1 تقريبا 5 واط على اقل تقدير ... وماشاء الله علمواد الصينية الصنع كل القيم التي عليها غير حقيقية

[zeid25]

هذا المخطط لا يعتبر مقبول لأنه في حال عدم وجود الحمل سيتعرض ديود زنر للتلف كذلك المكثفة رقم 2

[alush]

ذات مرة قمت باصلاح ضوء
الذي على شكل فانوس
به لمبة

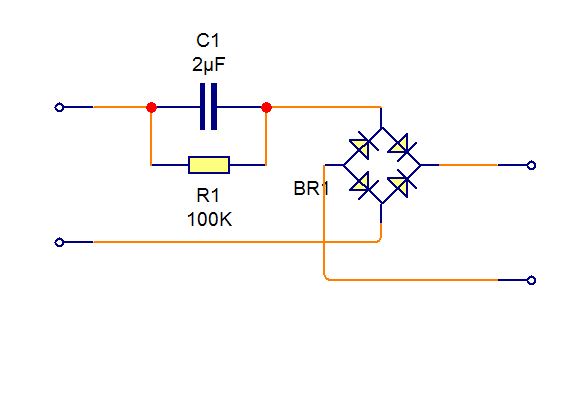

فوجت نفس المكثف 2ميكرو مربوط مع مقاومة 100 كيلو

لشحن البطارية
قمت بفحص التيار وجدته تقريبا 12 فولط

[abdewidad]

اخواني الاعزاء
عند وضع مكتف مع التوازي مع المقاومة في مدخل المتناوب يؤتر على التوتر ام على التيار
وان دور المقاومة هي تفريغ المكتف في مدة 10 ميلي تانية وان مجموعهم يعطي ممانعة
ممكن منحنيات التيار والتوتر لفهم اكتر
شكرا
