الطباخ المغنطيسي

[فايز ع]

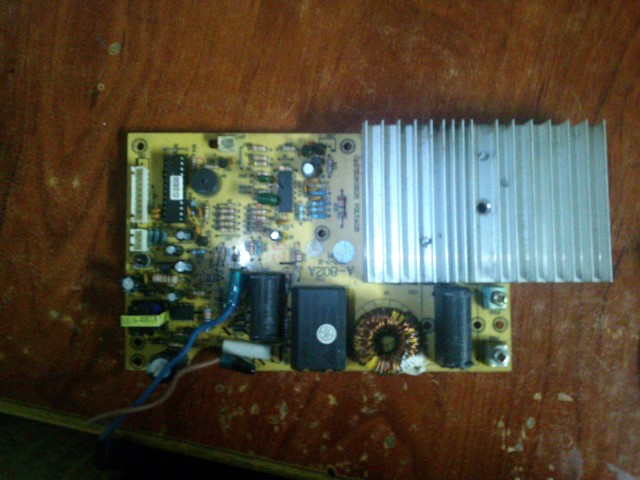

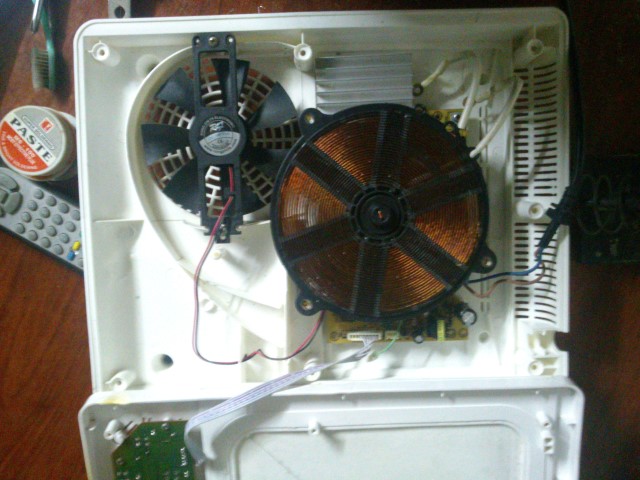

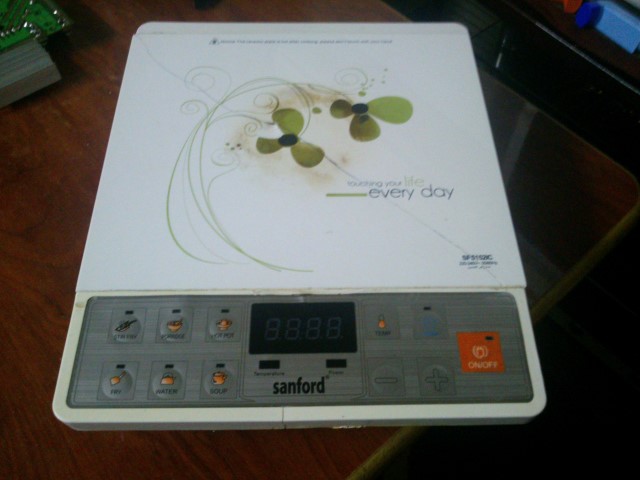

الاخوة المهندسين كثرة في دولنا هذه الطباخات واسعارها عالية واعطالها كثيرة لذلك نتمنى دراسة دارة الطباخ ومبدأ عملها واعطالها لنتمكن من اصلاحها مرفقا صور لنوع منها

[fade hbeb]

اخي الكريم انا معك في هذا الطلب
ولكن لحد الآن لم اجد مخطط واحد على الانترنت
لهذه الاجهزة
على العموم هو يعمل على مبدأ الفيض المغناطيسي
او ما يسمى السخان الحثي

بالتوفيق ان شاء الله
و تمنياتي لك بدوام التالق والنجاح والتوفيق

[Michael_vx]

المشاركة الأصلية كتبت بواسطة fade hbeb

اخي الكريم انا معك في هذا الطلب
ولكن لحد الآن لم اجد مخطط واحد على الانترنت
لهذه الاجهزة
على العموم هو يعمل على مبدأ الفيض المغناطيسي
او ما يسمى السخان الحثي

بالتوفيق ان شاء الله
و تمنياتي لك بدوام التالق والنجاح والتوفيق

افهم من كلامك حبيبى انه التسخين مغنطايسى ؟
وليس تسخين باجزاء تسخينيه
انا اول مره اسمع عن شىء زى كده
ممكن معلومات اكتر من صاحب الموضوع عن الجهاز ده ولو امكن فديو للجهاز وهو يعمل لانى عايز استجمع معلومات عنه

[فايز ع]

المشاركة الأصلية كتبت بواسطة Michael_vx

افهم من كلامك حبيبى انه التسخين مغنطايسى ؟
وليس تسخين باجزاء تسخينيه
انا اول مره اسمع عن شىء زى كده
ممكن معلومات اكتر من صاحب الموضوع عن الجهاز ده ولو امكن فديو للجهاز وهو يعمل لانى عايز استجمع معلومات عنه

مساء الخير اخي الكريم بعد ان يتم صيانة الجهاز سيتم رفع فيديو وهو يعمل لكن هو طباخ سريع التسخين بدون ان تشعر بسخونة سطح الطباخ وموفر للكهرباء لكن له سيئة هي انه لايمكن استعمال كل الاواني فقط الستانلس ستيل الاصلي يعني لايعمل على الالمنيوم والمدهون والنحاس وسيئة ثانية انه كثير الاعطال وخبرتنا به قليلة وليس له مخططات على انترنت لقد دورت كثير عليه ولم اجده لذلك اتمنى من السادة المهندسين المساعدة بالبحث ودراسة الدائرة

[فايز ع]

المشاركة الأصلية كتبت بواسطة fade hbeb

اخي الكريم انا معك في هذا الطلب
ولكن لحد الآن لم اجد مخطط واحد على الانترنت
لهذه الاجهزة
على العموم هو يعمل على مبدأ الفيض المغناطيسي
او ما يسمى السخان الحثي

بالتوفيق ان شاء الله
و تمنياتي لك بدوام التالق والنجاح والتوفيق

اخي الكريم سأحاول رسم الدائرة من خلال دائرة الجهاز الموجود عندي بعد الصيانة لقد اكتشفت ان هناك مقاومة قيمتها 240 كيلو اوم محروقة لكن لم اجدها في بلدنا لانه يجب ان تكون نسبة الخطأ فيها صفر من اجل البرنامج لان اي مقاومة فيها نسبة خطأ يتم خربطت البرنامج

[mounir.rouabah]

السلام عليكم لو سمحتم لي بالمشاركة
أظن ان هذا المسخن يستعمل تيارات فوكو لتشخين الاواني الحديدية دون غيرها
طبعا هذا والله أعلم لمن لديه معرفة أكثر أرجو أن يفيدنا ...
بالنسبة للمخطط أرجو من الاخ ان يرسم مخطط من الجهاز الذي لديه هذا ان كان بالامكان طبعا ...
انا من جهتي أحب ان احتفظ بمخططات الاجهزة التي اصلحها لعلني احتاجها أويحتاجها غيري ...

[DELTA67]

التسخين بالحث Induction Heating موضوع يثير انتباهي منذ مدة طويلة لكنني للأسف لم أقم بأي تجربة في هذا المجال و ربما سأقدم لكم شيئا بخصوص ذلك لاحقا.

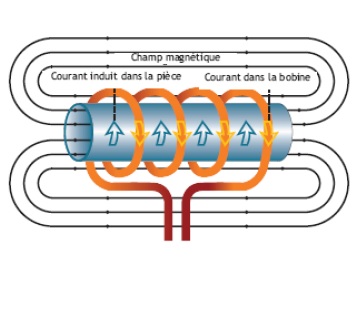

مبدأ العمل بسيط جدا حيث أنه عند وضع جسم ناقل للكهرباء في حقل مغناطيسي متغير تنشأ به تيارات كهربائية تسمى تيارات فوكو courants de Foucault أو Eddy Current بالانجليزي تؤدي لتسخينه نتيجة مفعول جول Joule effect .
أطلب Induction Heating من السيد قوقل و ستتهاطل عليك الصفحات تلو الأخرى. لكن أكثر ما شد انتباهي هو هذا الموضوع:

http://www.rmcybernetics.com/project...ion-heater.htm

و هـــذا:

http://openschemes.com/2010/12/09/ci...tion-hotplate/

و هـــذا:

http://webpages.charter.net/dawill/t..._IndHeat1.html

و هـــذا أيضا:

http://www.instructables.com/id/30-kVA-Induction-Heater


أكتفي بهذا القدر.

أحبــــــــــك و الله يا مرســـــــــــــي
لا تسأل الطغاه لماذا طغو بل اسأل العبيد لماذا انحنو

--------------------------------------------------------------------------------------
مـــــواضـــيعــي: (أنقـــر على العنوان لتصفح الموضوع)


- حصري: هيا نصنع دارة تحكم في الدش بواسطة الريسيفر باستعمال أوامر الدايزك DiSEqC.

- مبرمجة البيك داخل الدارة PIC ICSP Programmer

- دارة تحكم استطاعة بـ 5 ريليات أو أكثر لمشاريعك


- كيفية استعمال تحويل فورييه السريع FFT لايجاد طيف اشارة.

-هيا نصنع دارة محول صوت مونو الى "شبه ستيريو"Mono to Pseudo STEREO.

- كيف تستعمل شاشة تلفون نوكيا 3310 أو 3410؟

- ما رأيكم في مشروع يناء حاسوب موافق للـ IBM PC 5150 ؟؟

- مبرمجة الـــ PIC داخل الدارة In Circuit.

- وصل بطاقة SD أو MMC بالـــ ATMEGA8.

- مبرمجة لعائلة الــ AVR سهلة جدا جدا جدا !!!

- دارة بسيطة جدا لعرض نص على شاشة التلفزيون.

- مبرمجات PIC بسيطة جدا.

- أشعل شمعة الكترونية، استرخي تحت وقع زخات المطرثم نم نوما هادئا!!!

- مبرمجـــة الــ ATMEL AVRs عن طريق الــ USB .

- أضف شاشة عرض LCD الى مشاريعك.

- ما رأيكم في مشروع دايزك DISEQC ؟؟

- هل تعرف LTSPICE IV ؟ برنامج محاكاة احترافي قوي و مجاني.

- تعالوا نتعرف على الصوت المحيطي SURROUND SOUND .

- مجموعة من الحيل "العفسات" للمحترفين و الهواة.

- مدخل لاستخدام البورت USB. أستعد لنهاية البورتات LPT و RS232.

- كيف تصنع جهاز استقبال راديو بترانزستور واحد؟؟

[mhmoud911]

المشاركة الأصلية كتبت بواسطة DELTA67

التسخين بالحث Induction Heating موضوع يثير انتباهي منذ مدة طويلة لكنني للأسف لم أقم بأي تجربة في هذا المجال و ربما سأقدم لكم شيئا بخصوص ذلك لاحقا.
مبدأ العمل بسيط جدا حيث أنه عند وضع جسم ناقل للكهرباء في حقل مغناطيسي متغير تنشأ به تيارات كهربائية تسمى تيارات فوكو courants de Foucault أو Eddy Current بالانجليزي تؤدي لتسخينه نتيجة مفعول جول Joule effect .
أطلب Induction Heating من السيد قوقل و ستتهاطل عليك الصفحات تلو الأخرى. لكن أكثر ما شد انتباهي هو هذا الموضوع:

http://www.rmcybernetics.com/project...ion-heater.htm

http://openschemes.com/2010/12/09/ci...tion-hotplate/

و هـــذا:

http://webpages.charter.net/dawill/t..._IndHeat1.html

و هـــذا أيضا:

http://www.instructables.com/id/30-kVA-Induction-Heater


أكتفي بهذا القدر.

أحبــــــــــك و الله يا مرســـــــــــــي
لا تسأل الطغاه لماذا طغو بل اسأل العبيد لماذا انحنو

--------------------------------------------------------------------------------------
مـــــواضـــيعــي: (أنقـــر على العنوان لتصفح الموضوع)


- حصري: هيا نصنع دارة تحكم في الدش بواسطة الريسيفر باستعمال أوامر الدايزك DiSEqC.

- مبرمجة البيك داخل الدارة PIC ICSP Programmer

- دارة تحكم استطاعة بـ 5 ريليات أو أكثر لمشاريعك


- كيفية استعمال تحويل فورييه السريع FFT لايجاد طيف اشارة.

-هيا نصنع دارة محول صوت مونو الى "شبه ستيريو"Mono to Pseudo STEREO.

- كيف تستعمل شاشة تلفون نوكيا 3310 أو 3410؟

- ما رأيكم في مشروع يناء حاسوب موافق للـ IBM PC 5150 ؟؟

- مبرمجة الـــ PIC داخل الدارة In Circuit.

- وصل بطاقة SD أو MMC بالـــ ATMEGA8.

- مبرمجة لعائلة الــ AVR سهلة جدا جدا جدا !!!

- دارة بسيطة جدا لعرض نص على شاشة التلفزيون.

- مبرمجات PIC بسيطة جدا.

- أشعل شمعة الكترونية، استرخي تحت وقع زخات المطرثم نم نوما هادئا!!!

- مبرمجـــة الــ ATMEL AVRs عن طريق الــ USB .

- أضف شاشة عرض LCD الى مشاريعك.

- ما رأيكم في مشروع دايزك DISEQC ؟؟

- هل تعرف LTSPICE IV ؟ برنامج محاكاة احترافي قوي و مجاني.

- تعالوا نتعرف على الصوت المحيطي SURROUND SOUND .

- مجموعة من الحيل "العفسات" للمحترفين و الهواة.

- مدخل لاستخدام البورت USB. أستعد لنهاية البورتات LPT و RS232.

- كيف تصنع جهاز استقبال راديو بترانزستور واحد؟؟

الموضوع جدا مهم ارجوا الشرح عن البرنامج
