حصـــري : هل تعــــرف الـبوت-كيكر BUTTKICKER ؟؟

[DELTA67]

حــــصريا على القرية و لأول مرة على موقع عربي شرح مفصل باللغة العربية لعمل البوت - كيكر.

أهلا بك عزيزي القارئ

ما يزال خبراء الصوتيات و المؤثرات الخاصة للأفلام يفاجئوننا بالجديد من الأجهزة و منها هذا الجهاز ذو الاسم الغريب و الذي يجعلك تعيش تجربة فريدة من نوعها و أنت تشاهد فلمك المفضل على أريكة منزلك.
من المعروف أن الصوت جزء مهم جدا من الفلم يتم الاعتناء به أكثر فأكثر لجعل المشاهد يغوص داخل الفلم كأنه يعيشه .
كنت قد تكلمت سابقا عن " الصوت المحيطي" Surround Sound (أنظر الى مواضيعي أسفل هذا المقال) و الذي انتشر من قاعات السينما الى المنازل ليغير نظرتنا للأفلام و يجعلنا نعيد مشاهدتها من زاوية أخرى لنكتشفها من جديد من خلال المسرح المنزلي Home Theatre .

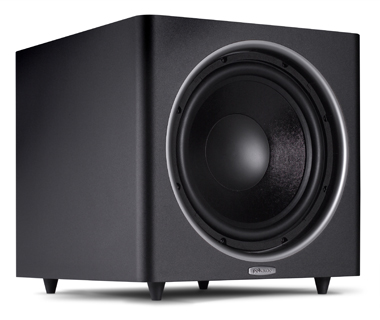

في أنظمة سماعات السيراوند 5.1 أو 7.1 أو أكثر من ذلك أهم جزء و الذي يلقى اهتمام الشركات المصنعة لهذه الأنظمة هو "-.1" على يمين الرقم و الذي يعني كما تعرفون سماعة الـــ Subwoofer و التي تقوم بانتاج الاصوات التي تردداتها منخفضة جدا BASS القادمة من قناة Effect Low Frequency أي (LFE ) للديكودر سيراوند.

لماذا الاهتمام بالأصوات المنخفضة؟
لأنها جزء مهم جدا من المجال الصوتي تجعلنا نتمتع بوضوح أكبر و واقعية Realisme أكثر خاصة مع الأصوات المرافقة للمؤثرات الخاصة كالانفجارات و الاهتزازات (حركة قطار) و التصادمات و صوت الرعد و دوي الطائرات ....
كلما نزلنا نحو أسفل مجال الترددات المنخفضة (120 الى 20 هرتز ) فاننا نحسها بجسمنا أكثر مما نسمعها بآذاننا و هذا ما يفسر امكانية وضع السوبوفر بأي مكان من الغرفة.
للأسف انتاج هذه الترددات المنخفضة يتطلب طاقة أكبر لأن حساسية الأذن لها أصغر بالمقارنة مع باقي المجال الصوتي. و بالتالي يجب استعمال مضخمات أقوى و سماعات أكبر.
أفضل السوبوفرات لا تستطيع النزول لأسفل من 20 هرتز لذلك تحتم البحث عن حلول أخرى و من هنا جاءت فكرة "الهزازات" Vibrators بمختلف أنواعها و التي تستخدم منذ مدة بعيدة في المحاكيات (الطائرات مثلا ) و ألعاب الفيديو حيث نجد هزازات بالمقود أو جهاز التحكم اليدوي و هذا ما يعطي للألعاب بعدا جديدا و واقعية يجعلانها أكثر اثارة و جذبا.

ما هو البوت-كيكر؟
البوت كيكر هو تطوير لجهاز الـ Bass-Pump و الذي يسى أيضا Body-Shaker و الذي يعتبر كسوبوفر "صامت" يمكنه انتاج ترددات 20 à 80 Hz و هو يشبه السوبوفر العادي لكن تم فيه استبدال المخروط المتحرك بقطعة معدنية تهتز عند تغذية الجهاز باشارة صوتية في المجال المذكور.
هذه صورة للـ Bass-Pump :

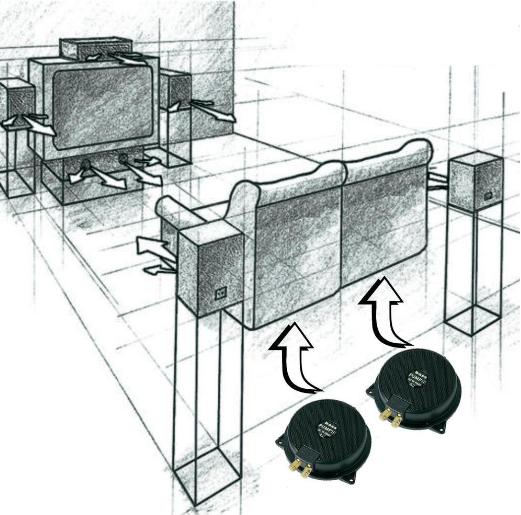

و طريقة تثبيته على الأريكة:

البوت كيكر يمكنه انتاج ترددات أخفض تصل حتى 5 هرتز ... هذه الترددات المنخفضة جدا تهز الأذن الداخلية ما يجعلنا نحس بالأصوات بطريقة أكثر واقعية كأننا نعيشها.
يحتاج البوت كيكر لمكبر خاص عالي الاستطاعة مما يفسر غلاء هذا الجهاز.

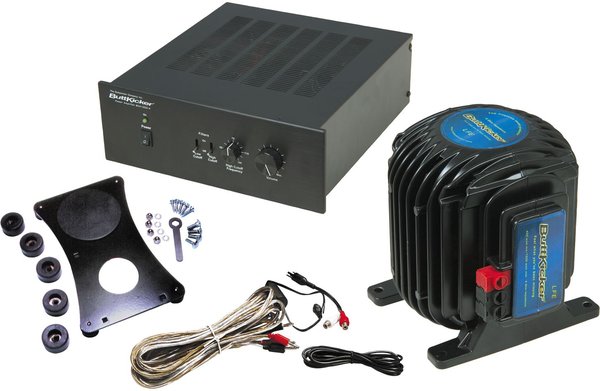

هذه صورة لكيت بوت كيكر به المضخم و الكيكر و أسلاك التوصيل و قاعدة التوصيل بالأريكة:

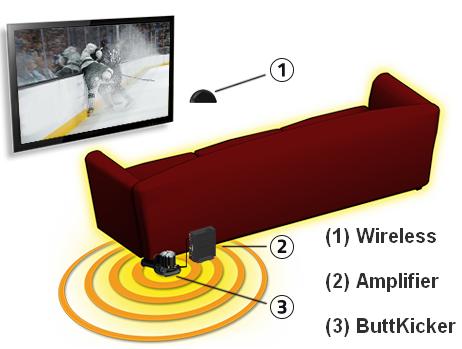

يوصل المضخم بالمخرج LFE للديكودر سيراوند من جهة (بالأسلاك أو لاسلكيا) و من جهة أخرى بالكيكر ثم يثبت على الأريكة:

سنعـــــــود

--------------------------------------------------------------

لا تسأل الطغاه لماذا طغو بل اسأل العبيد لماذا انحنو

--------------------------------------------------------------------------------------
مـــــواضـــيعــي: (أنقـــر على العنوان لتصفح الموضوع)


- حصري: هيا نصنع دارة تحكم في الدش بواسطة الريسيفر باستعمال أوامر الدايزك DiSEqC.

- أصنع محلل اشارات رقميةLOGIC ANALYZER .

- مبرمجة بسيطة جدا لعائلة AVR على البورت COM أو USB .

- حصـــري : هل تعــــرف الـبوت-كيكر BUTTKICKER ؟؟

- هل تعرف التسخين بالتحريض المغنطيسي induction heating ؟

- مبرمجة البيك داخل الدارة PIC ICSP Programmer

- دارة تحكم استطاعة بـ 5 ريليات أو أكثر لمشاريعك


- كيفية استعمال تحويل فورييه السريع FFT لايجاد طيف اشارة.

-هيا نصنع دارة محول صوت مونو الى "شبه ستيريو"Mono to Pseudo STEREO.

- كيف تستعمل شاشة تلفون نوكيا 3310 أو 3410؟

- ما رأيكم في مشروع يناء حاسوب موافق للـ IBM PC 5150 ؟؟

- مبرمجة الـــ PIC داخل الدارة In Circuit.

- وصل بطاقة SD أو MMC بالـــ ATMEGA8.

- مبرمجة لعائلة الــ AVR سهلة جدا جدا جدا !!!

- دارة بسيطة جدا لعرض نص على شاشة التلفزيون.

- مبرمجات PIC بسيطة جدا.

- أشعل شمعة الكترونية، استرخي تحت وقع زخات المطرثم نم نوما هادئا!!!

- مبرمجـــة الــ ATMEL AVRs عن طريق الــ USB .

- أضف شاشة عرض LCD الى مشاريعك.

- ما رأيكم في مشروع دايزك DISEQC ؟؟

- هل تعرف LTSPICE IV ؟ برنامج محاكاة احترافي قوي و مجاني.

- تعالوا نتعرف على الصوت المحيطي SURROUND SOUND .

- مجموعة من الحيل "العفسات" للمحترفين و الهواة.

- مدخل لاستخدام البورت USB. أستعد لنهاية البورتات LPT و RS232.

- كيف تصنع جهاز استقبال راديو بترانزستور واحد؟؟

[DELTA67]

عــدنــــــــــا

كيف تصنع بوت-كيكر:
لا يصعب أي شيء في أعين هواة "أصنعه بنفسك" DIY فها هم يعرضون على الشبكة انجازاتهم في هذا المجال.

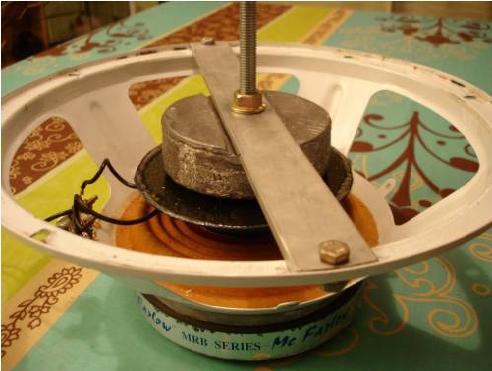

يتم صنع البوت – كيكر بتعديل سماعة سوبوفر قوية جدا حيث يتم نزع المخروط المتحرك و استبداله بكتلة معدنية ثقيلة.

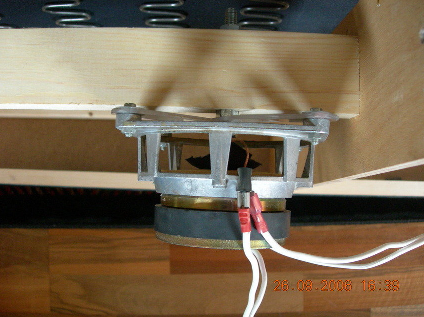

و طريقة التثبيت على الأريكة:

روابــــــط:

http://www.gamoover.net/Forums/index...&topic=28060.0
http://www.minhembio.com/Tobyponken/43087

[نعيم البديري]

تحية طيبة // موضوع جميل ومعلومات جديدة بالفعل تسلم الايادي اخي الكريم

[DELTA67]

المشاركة الأصلية كتبت بواسطة نعيم البديري

تحية طيبة // موضوع جميل ومعلومات جديدة بالفعل تسلم الايادي اخي الكريم

شكرا هذه شهادة أعتز بها من أستاذ كبيـــــــــــر.
