دائرة انفيرتر بستخدام الميكروكنترولر أرجو التوضيح

[عبدالله حجازى]

السلام عليكم ورحمة الله

اخوانى الكرام تم طرح هذة الدائرة من قبل احد الاعضاء الكرام وتقريبااا الكل اجمع على مصداقيه هذة الدائرة وفعاليتها على ارض الواقع كما وضح الخ الكريم اللذى طرح هذة الدائرة ..

وانا اريد تنفيذ هذة الدائرة ولكن لم يتوفر لديى المتكاملة الموجودة فى دائرة المذبذب ..

وفكرت بستخدام الميكرو كنترولر بدل دائرة الدرايف او المذبذب والميكرو هيعطينى 50 هرتز..

فما رأيكم فى هذا البديل هل هينفع ولا لأ.. ارجوو التوضيح ..


الدائرة الاصليه ..

http://www.qariya.info/vb/showthread.php?t=166307

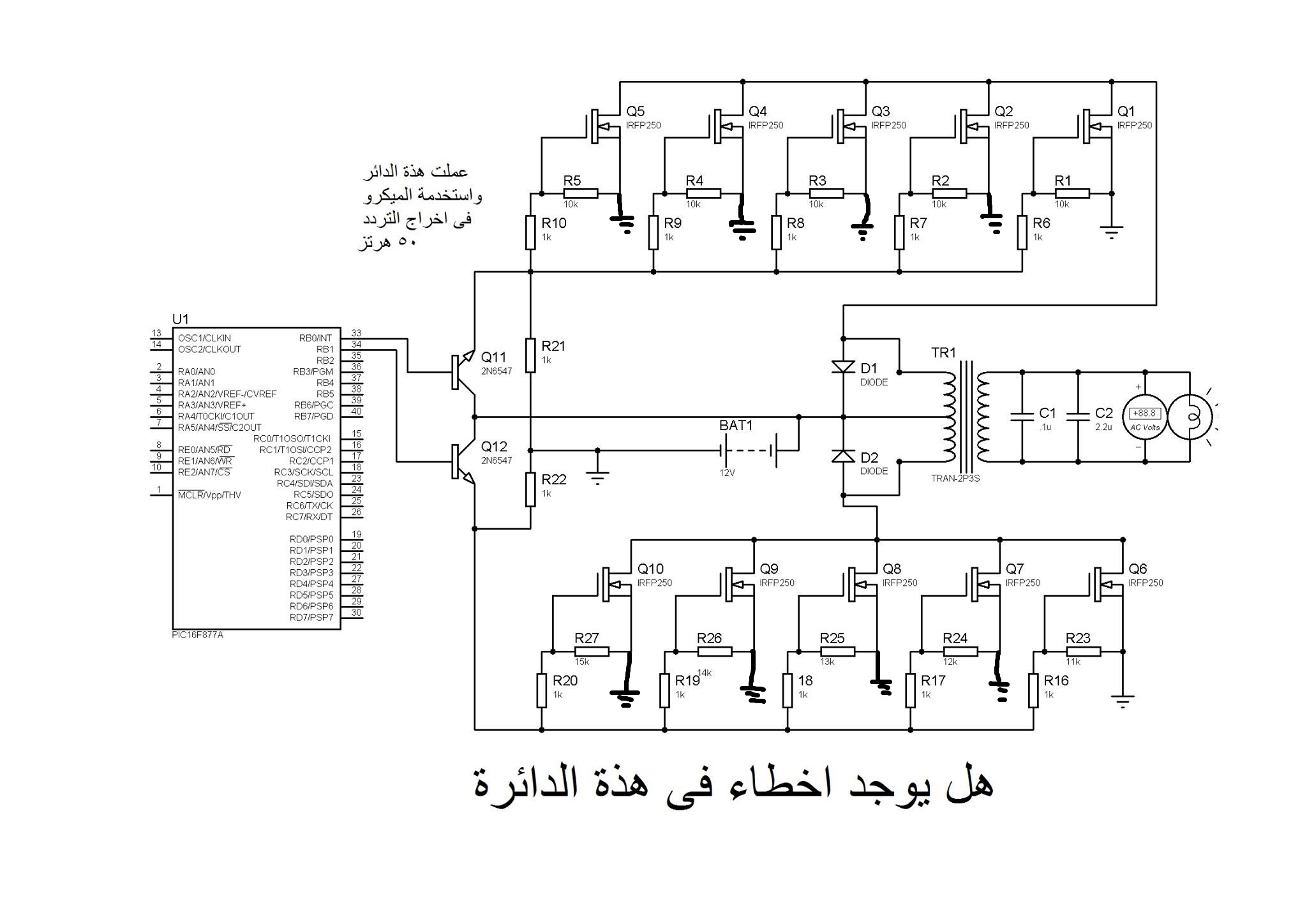

وهذة الدائرة اللتى قمة بالتعديل عليها ..

ارجو مراجعة الدائرة لأنى محتاج اتفذها على ارض الواقع





تحياتى للجميع

[ماجد عباس محمد]

الموسفيت المستخدم يبدأ الفتح عند جهد بوابة 4 فولت لهذا لن يعمل جيدا بجهد 4.5 الواردة له من الميكرو
المتكاملة المذكورة تعمل بجهد أعلى فضلا عن الترانزيستورات المستخدمة تفتح بالتيار للقاعدة وليس الفولت على البوابة

[عبدالله حجازى]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

الموسفيت المستخدم يبدأ الفتح عند جهد بوابة 4 فولت لهذا لن يعمل جيدا بجهد 4.5 الواردة له من الميكرو
المتكاملة المذكورة تعمل بجهد أعلى فضلا عن الترانزيستورات المستخدمة تفتح بالتيار للقاعدة وليس الفولت على البوابة

السلام عليكم ورحمة الله

مشكورجدااا استاذى الفاضل على هذا التوضيح ..
ولكن هل بهذة الطريه ستكون الدائرة قابة للتنفيذ على ارض الواقع ..

ملحوظه الموسيفت المستخدم فقط للمحاكاة ولكن عند تنفيذ الدائرة أكيد هراعى هذة الفنيات مثل فولت البوابه وتيار الموسيفت ودرجه حرارتة ..

ارجو التوضيح استاذى لأن محتاج انفذا على الواقع فهل هذة الدائرة ستكون عمليه بهذة الطريقة ..

وتقبل من كل الاحترام والتقدير

[ماجد عباس محمد]

نعم لكن خاصة لو سيكون التردد عالى مثلا 10ك يجب استخدام دائرة متخصصة لقيادة بوابة الموسفيت
لكن من مشاركتك الأصلية حيث تقول ان الميكرو سيخرج 50 ذ/ث، فما جدوى استخدام ميكرو بدلا من أى متكاملة مهتزة مثل 4047 مثلا
الدائرة الأصلية ميزتها الوحيدة مقابل الثمن هو إضافة التغذية العكسية التى تثبت متوسط الخرج عند قيمة ثابتة وهى ميزة تستحق هذا الفرق ولكنها محذوفة من دائرة الميكرو

[Logic]

وعطفا على ما تفضل به الأخ ماجد من ملاحظات هامة ، يمكنك تجريب إضافة تغذية راجعة لمشروعك وذلك باستخدام بعض عناصر الدائرة الأصلية المخصصة لهذا الغرض (المحول الصغير و بعض من ما معه)
وبرمجة دخل أنالوج في المتحكم..
علما بأن متحكم صغير ب 8 أرجل مثل Pic16F675 يكفي.

[Omar Mekkawy]

أخوي بالنسبة للدارة فبها تصحيح لإنك لم توصل الطرف Source لجميع الموسفيتات بالطرف السالب :

وكذلك لا أرى أن للمقاومتين الـ 1 كيلو المتصلة مع الطرب السالب للبطارية أهمية .



من الممكن أن تستخدم موسفيتات تعمل خصيصاً مع الدوائر المنطقية مثل IRLZ44N

ويمكن ان تستخدم أيسيهات تحت مسمى Mosfet Driver حيث تقوم بتأمين الجهود المناسبة للموسفيتات مثل IR2212

[عبدالله حجازى]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

نعم لكن خاصة لو سيكون التردد عالى مثلا 10ك يجب استخدام دائرة متخصصة لقيادة بوابة الموسفيت
لكن من مشاركتك الأصلية حيث تقول ان الميكرو سيخرج 50 ذ/ث، فما جدوى استخدام ميكرو بدلا من أى متكاملة مهتزة مثل 4047 مثلا
الدائرة الأصلية ميزتها الوحيدة مقابل الثمن هو إضافة التغذية العكسية التى تثبت متوسط الخرج عند قيمة ثابتة وهى ميزة تستحق هذا الفرق ولكنها محذوفة من دائرة الميكرو

والله عاجز عن الشكر استاذى الكريم بارك الله فيك ... وشكرااا على تعبك معايه ...

أخى الكريم .. الهدف من استخدام الميكرو هو الوصول لخرج موجة جيبيه نظيفه .. وهستخدم البورت A لمراقبه حالة الجهد وتعديل التردد ليكافئ الخرج واستقرار عمل الدائرة ... وعند اخفاض الجهد للحد الغير مسموح به يعطى انذار صوتيى لذمن معين ... ووقف النظام عن العمل واعادة شحن البطارية ... ان شاء الله بعد الانتهاء من التجارب والوصول لأفضل نتيجه هرفع المشروع كامل لتعم الفائدة على الكل ..

لك منى كل الاحترام والتقدير استاذى الفاضل ...

[عبدالله حجازى]

المشاركة الأصلية كتبت بواسطة Omar Mekkawy

أخوي بالنسبة للدارة فبها تصحيح لإنك لم توصل الطرف Source لجميع الموسفيتات بالطرف السالب :

وكذلك لا أرى أن للمقاومتين الـ 1 كيلو المتصلة مع الطرب السالب للبطارية أهمية .



من الممكن أن تستخدم موسفيتات تعمل خصيصاً مع الدوائر المنطقية مثل IRLZ44N

ويمكن ان تستخدم أيسيهات تحت مسمى Mosfet Driver حيث تقوم بتأمين الجهود المناسبة للموسفيتات مثل IR2212

مشكور جداا اخى عمر .. على التصحيح والملاحظة المفيدة ... فعلا اخى الكري انا كنت ناوى استخد irfz44n لأنة متوفر لدى منه الكثير .. ويوجد عندى TIP 35 ... فما رأيك استخدم irfz44n ولا tip 35 ....

ومشكور جداااا على تدخلك فى هذا الموضوع
