[Eng20]

الذاكرة EEPROM وكيف نتعامل معها في الميكروسي

الذاكرة EEPROM :

لو أننا نقوم بتنفيذ مشروع معين (كالغسالة )

عند انقطاع التغذية الكهربائية ستتابع الغسالة عملها ولن تعيد دورة الغسيل من البداية،ما السر في ذلك ؟

السر هو استعمال ذاكرة ال EEPROM الموجودة في المتحكم فهذه الذاكرة لا تفقد قيمتها عند انقطاع التغذية الكهربائية

وظيفتها باختصار المحافظة على القيمة المخزنة بداخلها عند انقطاع التغذية عن المتحكم

يوجد في المتحكم ثلاث أنواع من الذواكر:
Flash memory وتسمى أيضا program memory :
هي الذاكرة المخصصة للبرنامج التنفيذي (أي البرنامج الذي نكتبه على الكمبيوتر ونحرقه على البيك يتخزن في ذاكرة الفلاش) ، تحتفظ بمحتواها عند انقطاع التغذية عن المتحكم .
RAM تسمى أيضا data memory :
تستخدم لتخزين المتغيرات التي يتم تعريفها في البرنامج ، وتستخدم أيضاً في تنفيذ الأوامر الحالية.
EEPROM :
تستخدم أيضا لتخزين البيانات والمتغيرات لكن الفرق بينها وبين ال RAM أنه تحتفظ بمحتوياتها من البيانات عند فصل التغذية عن الميكروكنترولر

وهذا بعكس ال RAM التي تفقد محتوياتها بمجرد فصل التغذية عن الميكروكنترولر

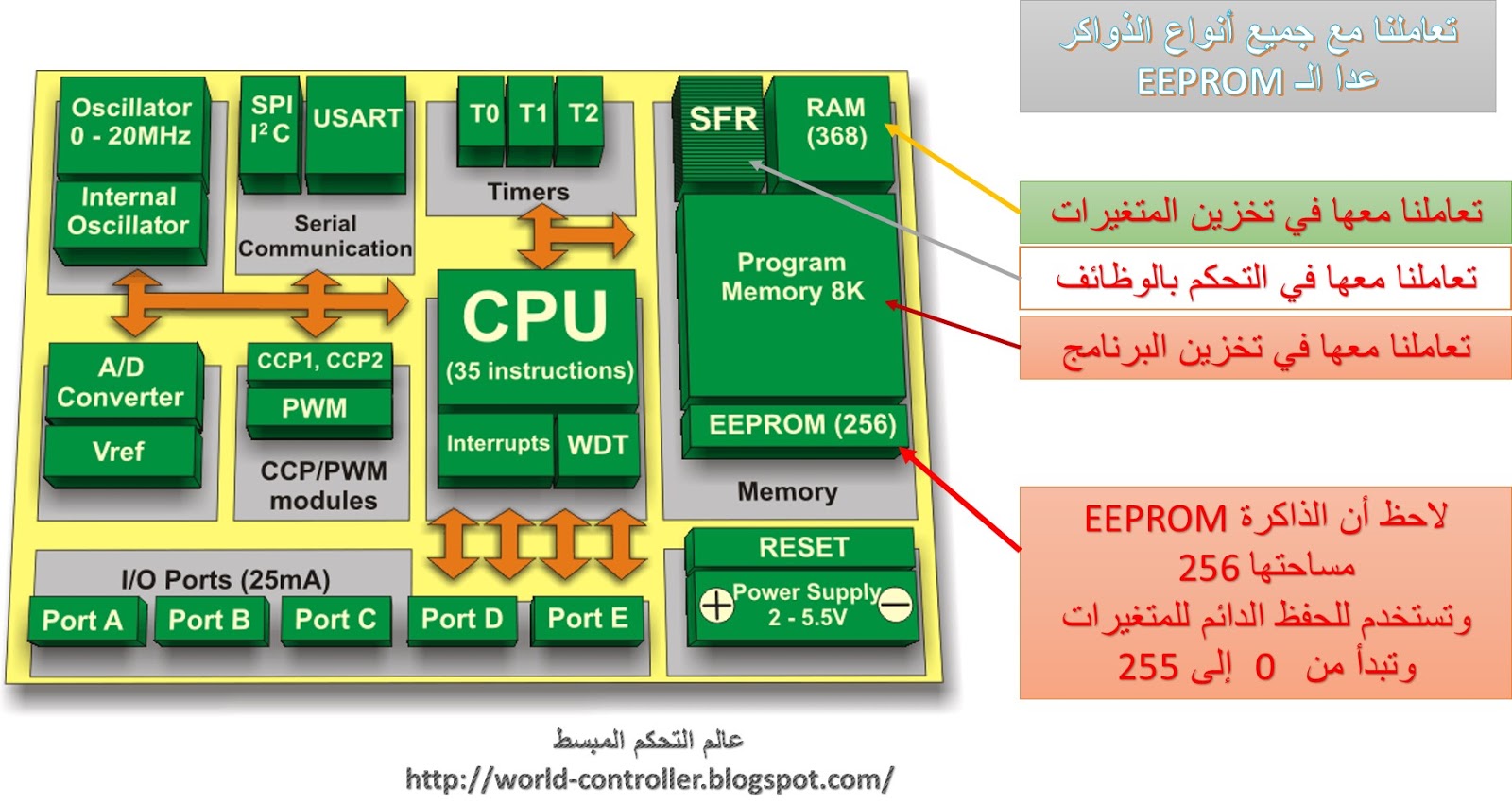

صورة توضيحية للبنية الداخلية للمتحكم

أوامر الميكروسي:

سنستعمل المكتبة EEPROM.

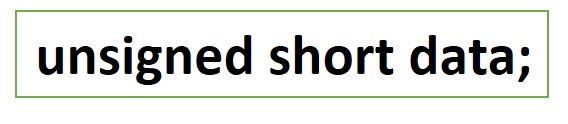

عرفنا متغير سميناه data من النوع unsigned short

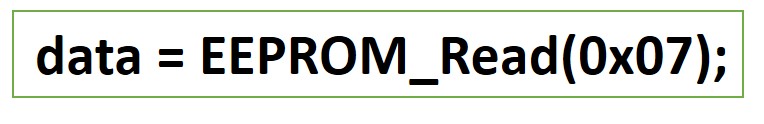

قلنا للمتغير data خزن بداخلك القيمة الموجودة في العنوان 0X07

• الأمر (EEPROM_Read(0X07 وظيفته قراءة القيمة الموجودة في العنوان 0X07

• لو كان الأمر (EEPROM_Read(0X3F سيقرأ القيمة الموجودة في العنوان 0X3F

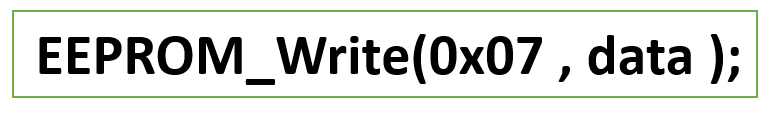

قلنا للمتحكم بأن يخزن (يكتب) في العنوان 0x07 قيمة الـ data

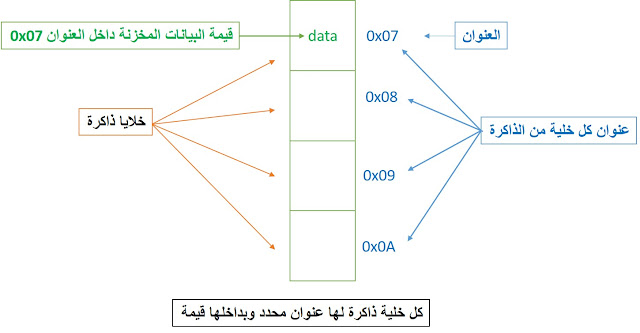

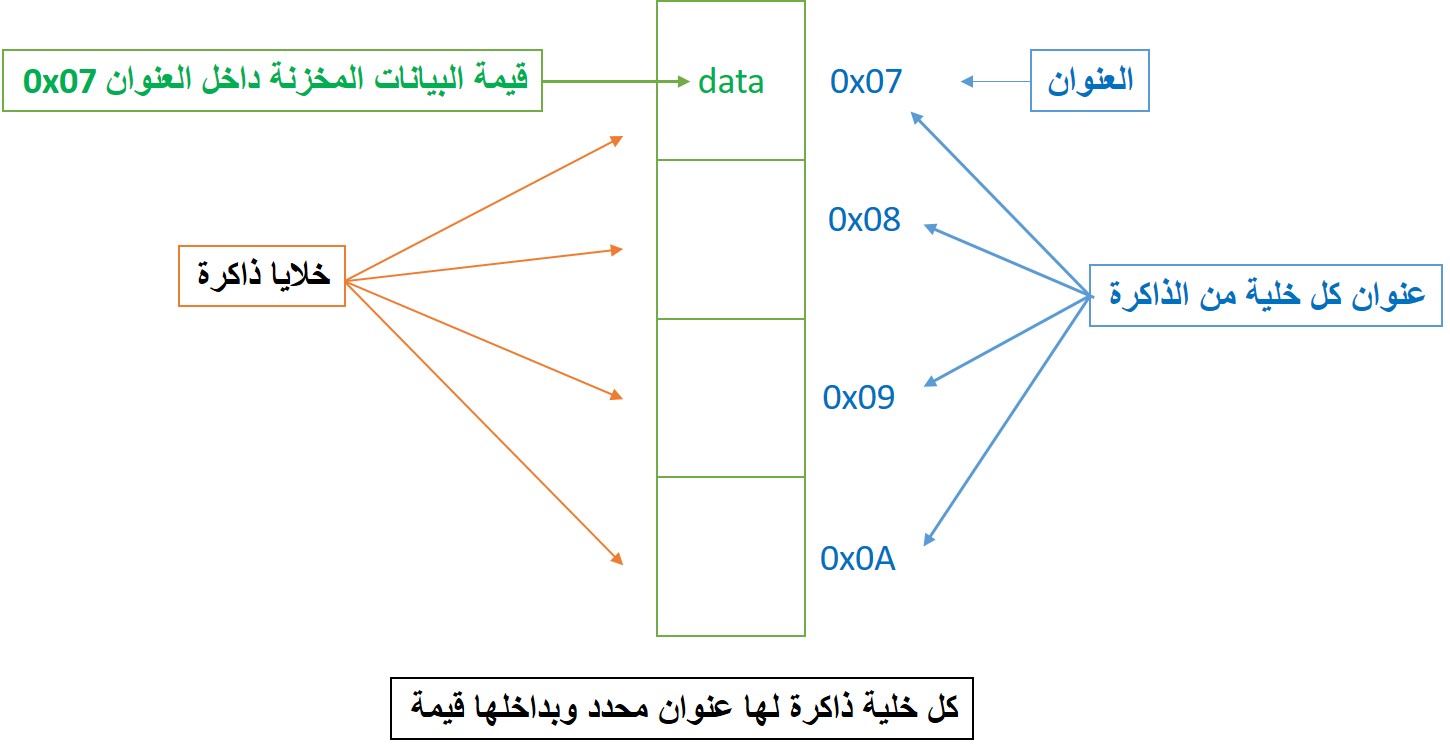

ما هو العنوان؟
من المعلوم أن كل مكان في الذاكرة له عنوان والجهاز يتعامل مع هذا المكان بالعنوان المحدد له ونحن بطريقة غير مباشرة نتعامل مع هذا العنوان، فمثلاً هذا الإعلان int a=5; معناه احجز مكان في الذاكرة (RAM) حجمه 2 بايت( حجم (int واجعل اسمه a وضع فيه القيمة 5.

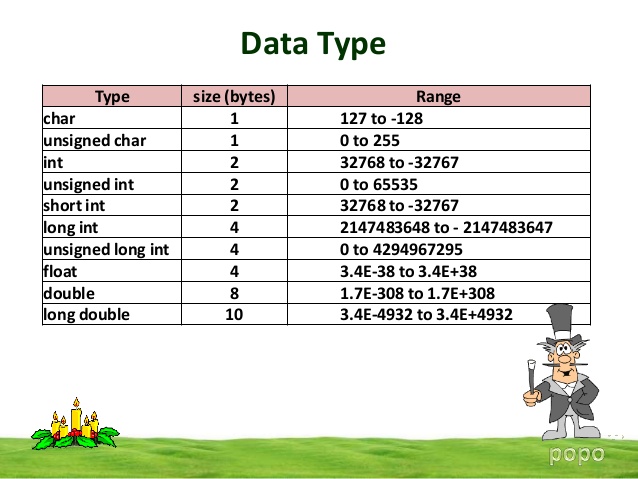

حجم البايت الذي يستهلكه كل متغير في الذاكرة

_____________________

http://world-controller.blogspot.com/2015/11/EEPROM.html

[Eng20]

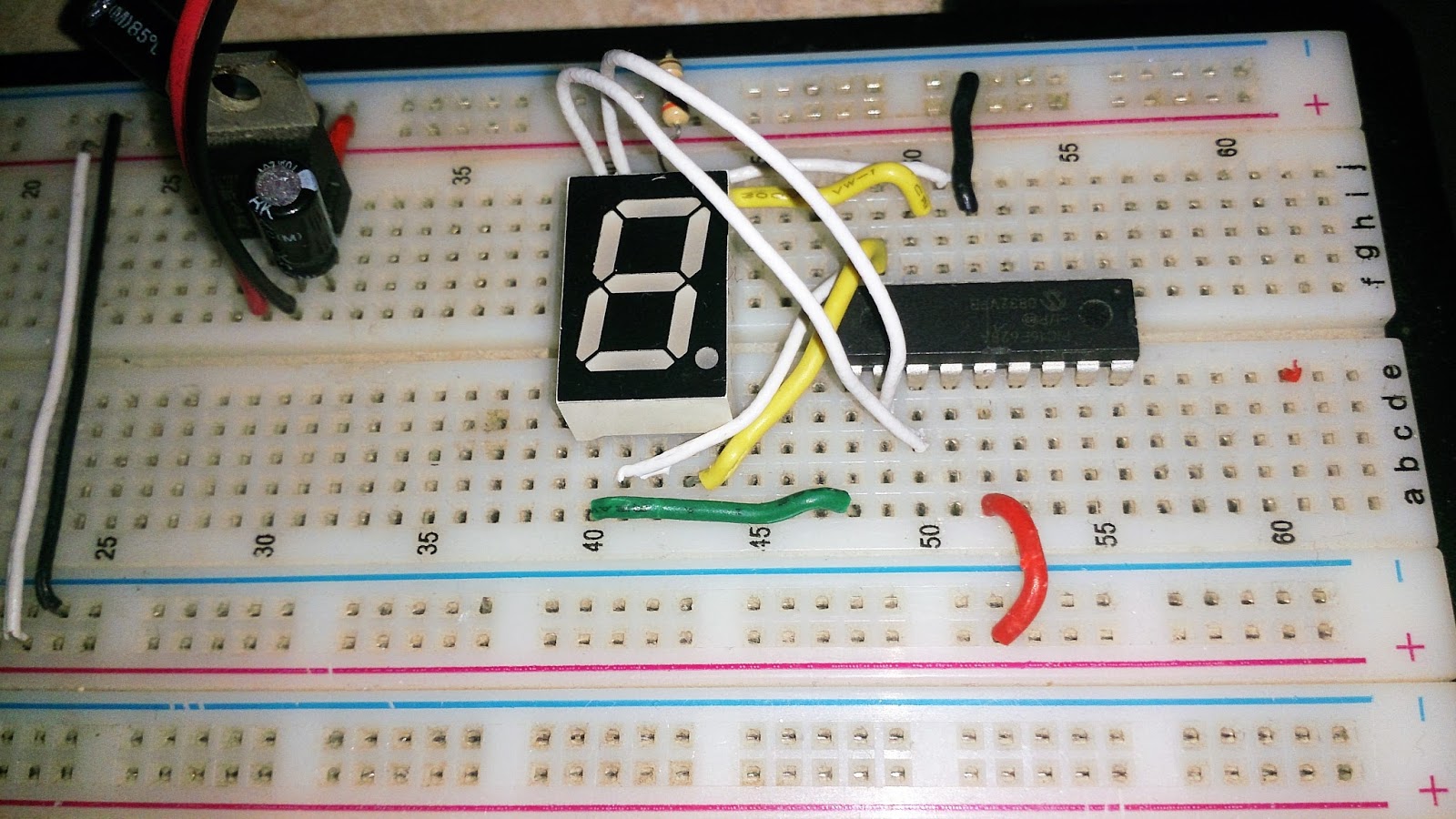

مثال عملي على الذاكرة EEPROM:

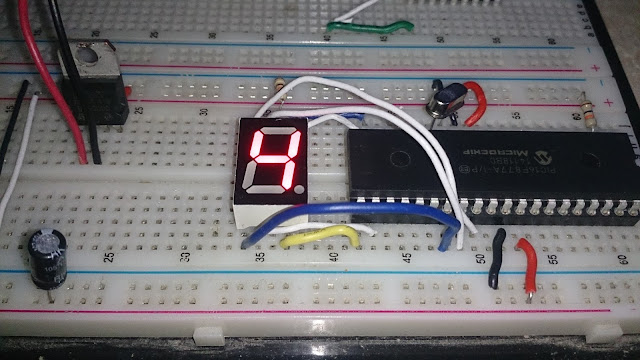

خلية رقمية تقوم بالعد من 0 إلى 9 وعند انقطاع التغذية وعودتها تستمر في العد ولا تعود للعد من الصفر.

عناصر التجربة:

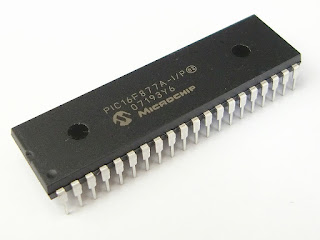

1- PIC16F877 أو PIC16F628

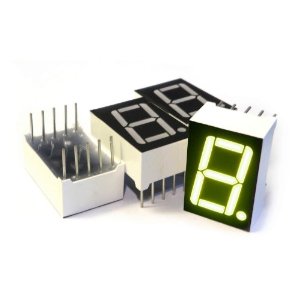

2- خلية رقمية 7-segment نوع Common Cathode


3- مقاومة 470Ω

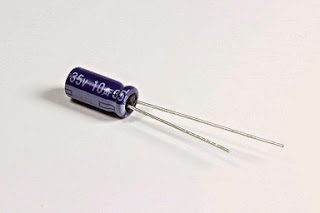

4- مكثف 10uF عدد 2 ( ضع أحد المكثفات بين الموجب والسالب)_ عدم وضعه احيانا يسبب مشاكل في الدارة

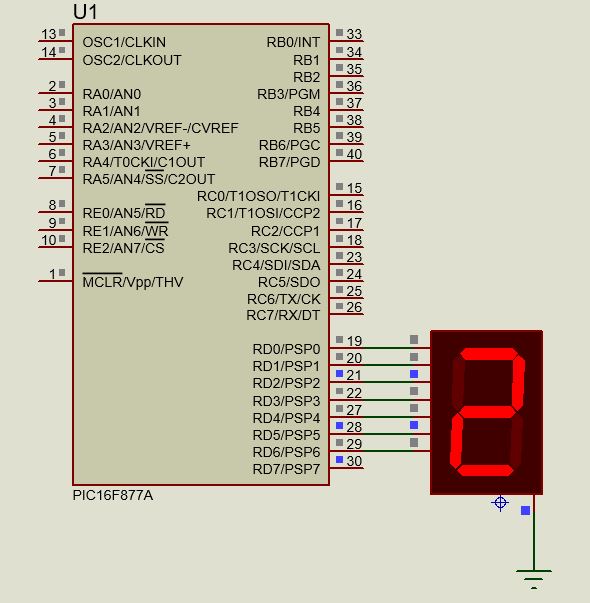

مثال 1 : باستخدام PIC 16F877

ملف المشروع 1:
hex+mikroC+proteus

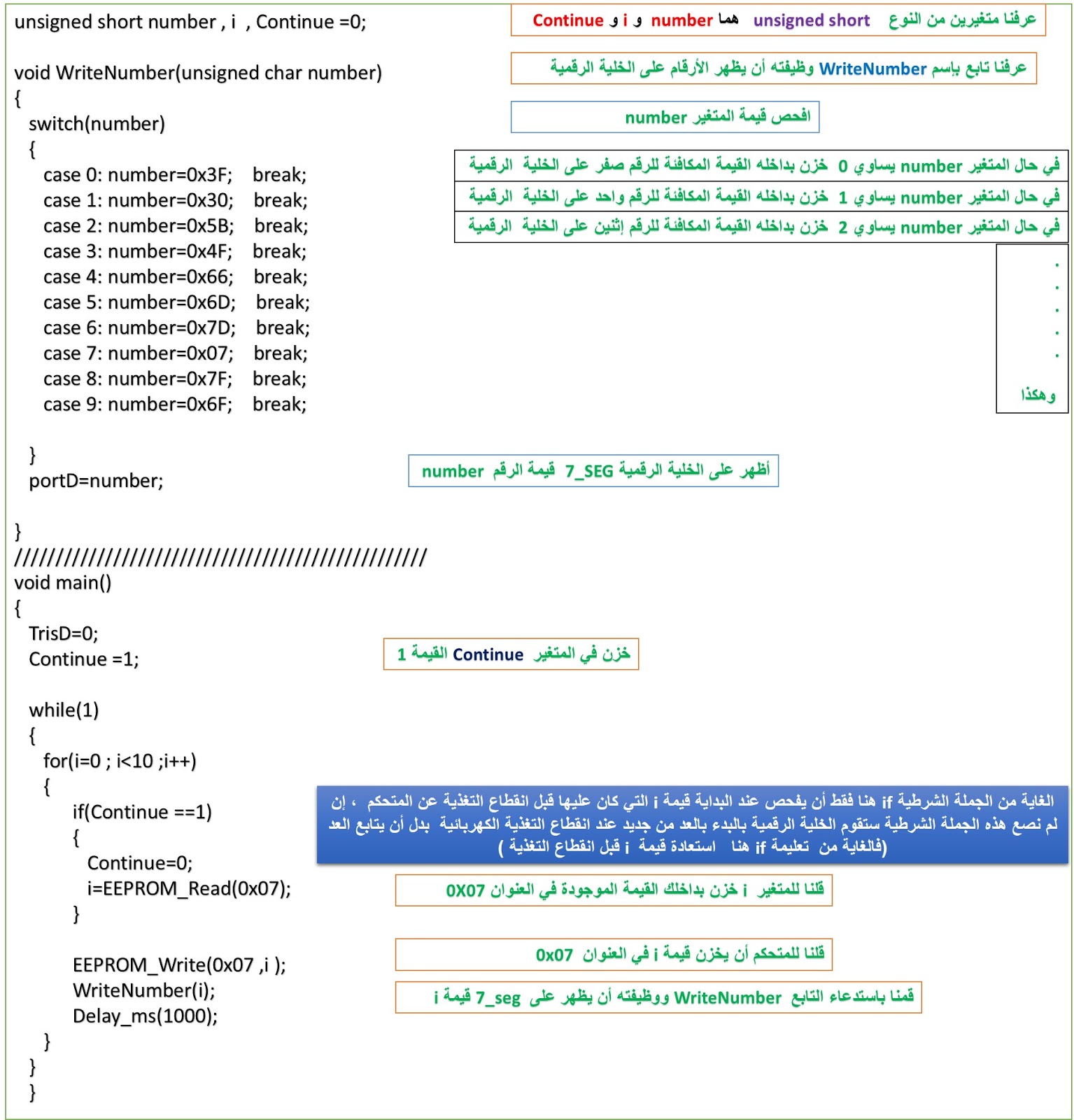

الكود + الشرح :

_________________________________________
http://world-controller.blogspot.com/2015/11/EEPROM.html

[Eng20]

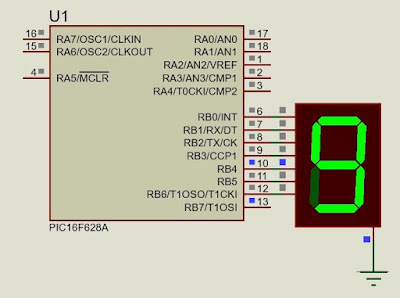

مثال 2 : باستخدام PIC16F877












ملف المشروع 2:
hex+mikroC+proteus

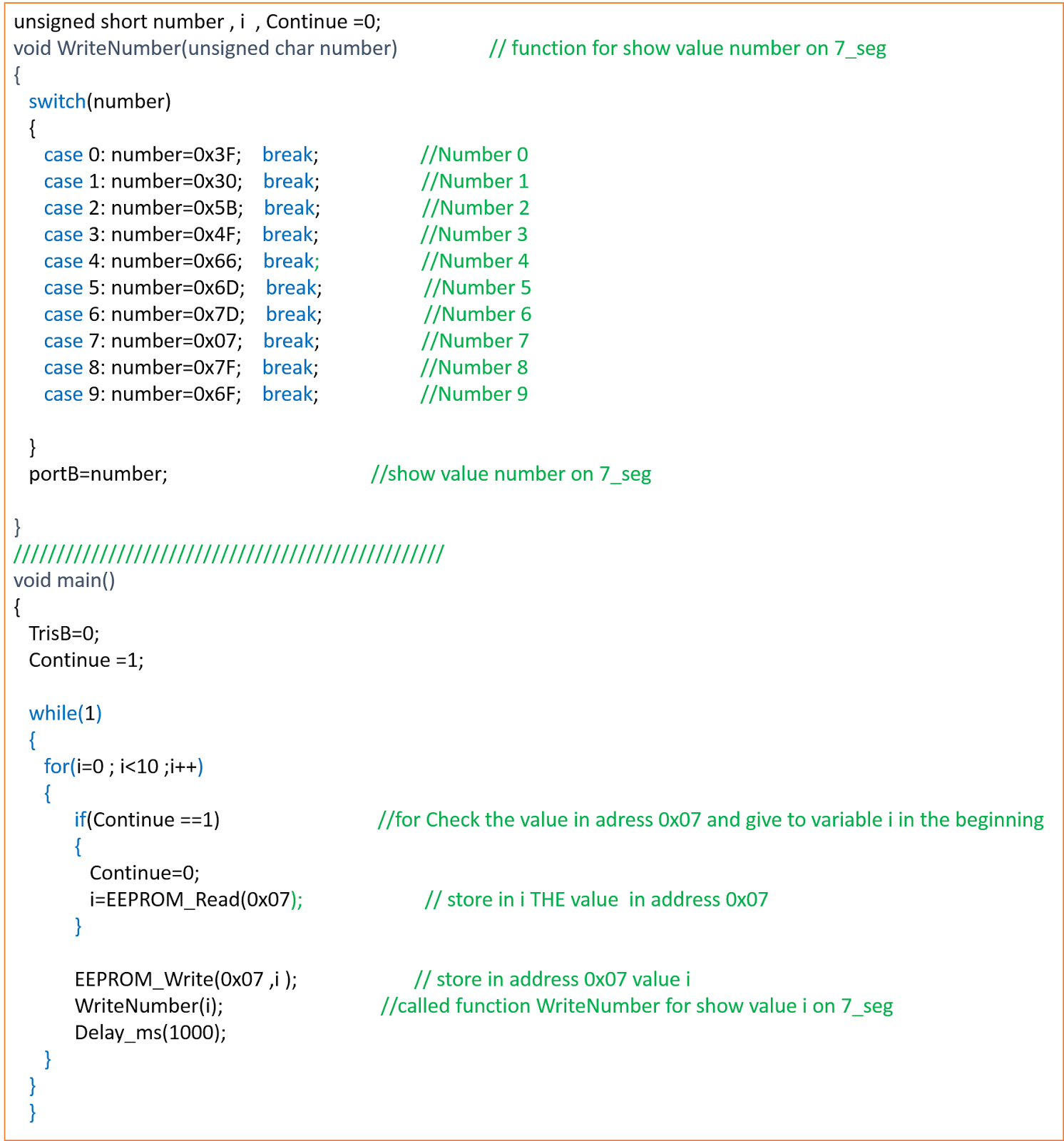

الكود:
نفس شرح الكود السابق يوجد اختلاف بسيط في المخارج (بدل portD في البيك 16F877 لدينا PortB في البيك 16F628)

إذا كان هناك شيئ غير واضح بالشرح إسأل عنه فأنت ستتسفيد وتفيد به غيرك

_______________________________
للمزيد من المقالات
http://world-controller.blogspot.com

[yasirh88]

هذا من المواضيع التي كنت ابحث عنها direct memory access
عشت وبارك الله بيك اخي العزيز وكنت اتوقع المقصود بمكتبة ال eeprom هي ذاكرة خارجية توضع مع المايكرو مثل ال sdcard وغيرها والان وضحت الصورة

[احمد شهيد جواد]

تحية طيبة...
كيف نحفظ نص بداخل هذه الذاكرة ؟؟؟ وكيفة نقوم بعرض على الـــ LCD ؟؟؟

[Eng20]

اقتباس المشاركة الأصلية كتبت بواسطة yasirh88 هذا من المواضيع التي كنت ابحث عنها direct memory access عشت وبارك الله بيك اخي العزيز وكنت اتوقع المقصود بمكتبة ال eeprom هي ذاكرة خارجية توضع مع المايكرو مثل ال sdcard وغيرها والان وضحت الصورة

وبارك الله فيك اخي

هناك بعض المبرمجين يستعملون ذاكرة eeprom خارجية بسبب صغر حجم ذاكرة eeprom للميكروكنترولر ، فهم يستعملونها لزيادة حجم ذاكرة eeprom

[Eng20]

اقتباس المشاركة الأصلية كتبت بواسطة احمد شهيد جواد تحية طيبة... كيف نحفظ نص بداخل هذه الذاكرة ؟؟؟ وكيفة نقوم بعرض على الـــ LCD ؟؟؟

]

لحفظ نص داخل ذاكرة eeprom جرب التعليمات التالية
اولا نعرف مصفوفة وليكن اسمها NAME

NAME[]="ahmad"

بين الفاصلتين المنقوطتين نضع الكمة التي نريدها

EEPROM_Write(0x07,Name) ;

خزنا قيمة المصفوفة Name في العنوان 0x07



__________________________________________________

وهذه طريقة أخرى لتحزين كلمة test في ال eeprom






أما من ناحية السؤال كيف نقوم بالعرض على شاشة LCD فيمكنك الاطلاع على مقالة الأخ funky112233 على الرابط التالي
http://www.qariya.info/vb/showthread.php?t=113441

[thelordforever]

جـــــــــــــــــــــــــــــــــزاك الله خيــــــــــــــــــــــــراً.... شــــــــــــــرح واضـــــــــــــــــــــــــح وانــــــــــيق .. بارك الله لك وعليــــــــــــــك
