السلام عليكم
الدائرة بسيطة لكنها تتطلب عدة تفاصيل حول الجهد والتيار وهل الترانس محول عادي أم شاحن وكيف يتم الشحن يدويا أم آليا وباستمرار..حالات متعددة.

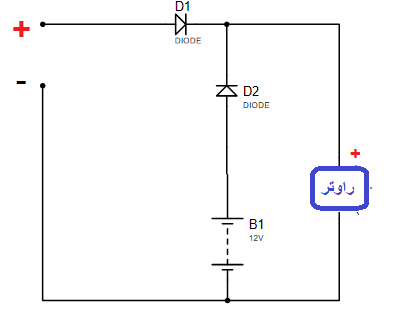

كمثال هذه دائرة تصلح لحالة معينة يكفي فيها استخدام اثنين ديود :

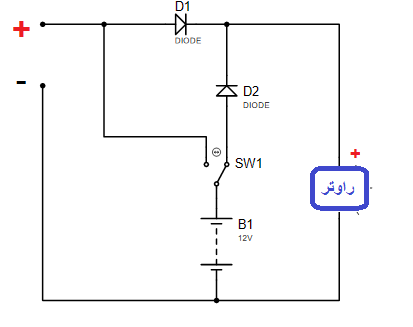

وهذه دائرة بها مفتاح للتحويل الى شحن البطارية:
هما مثالان يصلحان لراوتر يعمل بأدابتر 15VDC ويتوفر على مثبت جهد 5 فولت أو 9 فولت .
وهناك حالات أخرى تفرض تعديلات معينة في الدائرة..
ويمكنك الاطلاع على بعض الاقتراحات والمشاركات الواردة في هذا الموضوع ومناقشتها لو تحب:
http://www.qariya.info/vb/showthread.php?t=153740
