ما صحة هذه الدائره..

[quosai]

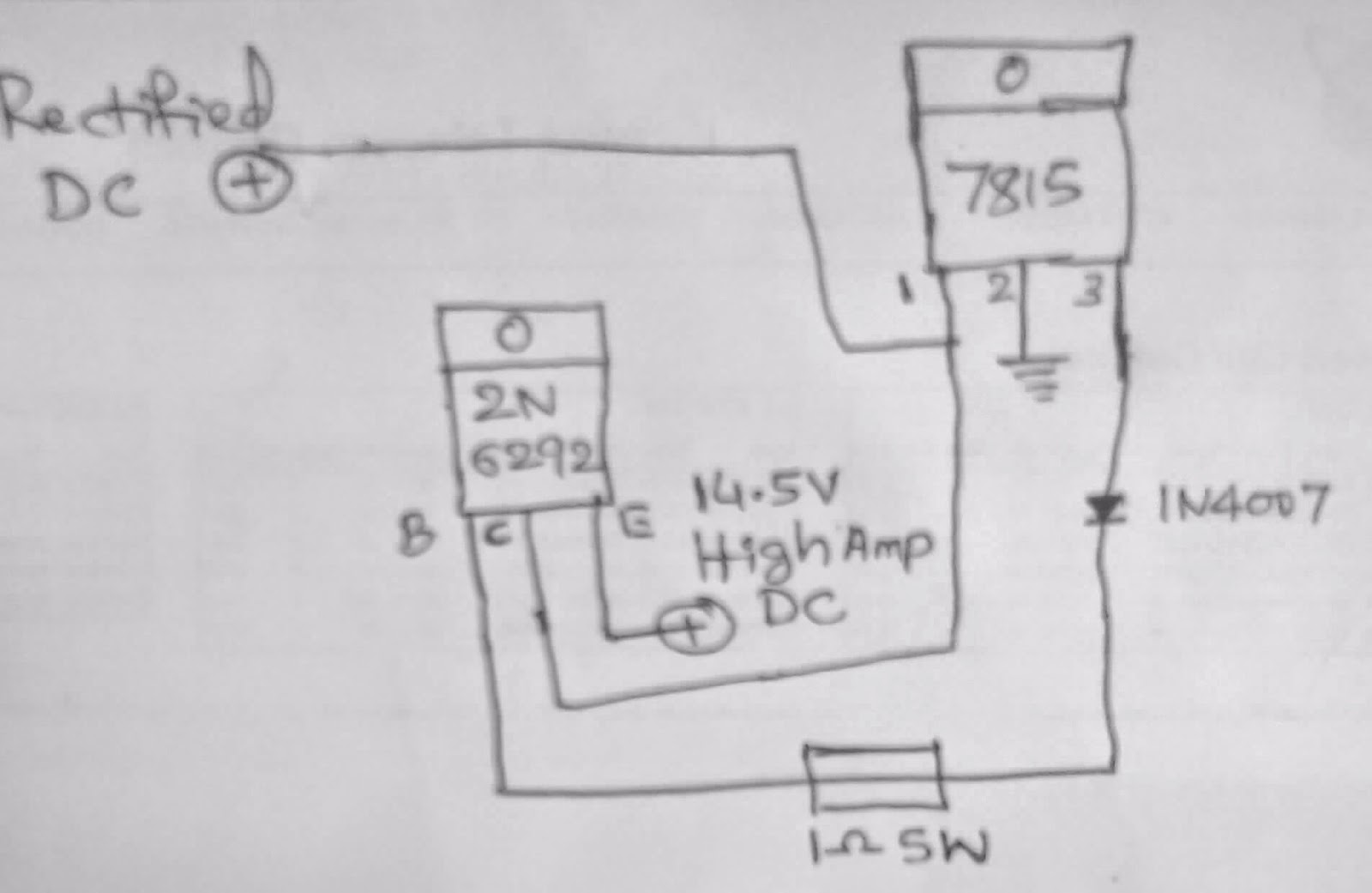

اخواني الاعزاء وانا ابحث وجدت هذه الدائره ولا اعلم دقتها والاهم ما هو بديل الترانزستور الموجود بها
http://3.bp.blogspot.com/-AZlp2S4Xsic/VDYYZSx6GuI/AAAAAAAAIZQ/DZSUDacqr-w/s1600/single%2Btransistor%2Bauto%2Bbattery%2Bcharger%2Bw ith%2Bcut%2Boff.jpg

[محمد ع يسى]

حتى تظهر الصورة بشكل مفهوم:

[quosai]

المشاركة الأصلية كتبت بواسطة محمد ع يسى

حتى تظهر الصورة بشكل مفهوم:

شكرا لك اخي محمد على التنبيه .. وبقي المساعده من الاعضاء والمهندسين

[حريبي]

المشاركة الأصلية كتبت بواسطة quosai

شكرا لك اخي محمد على التنبيه .. وبقي المساعده من الاعضاء والمهندسين

الدائرة صحيحة
والترانزستور أي ترانزستور npn قادر على تمرير 7 أمبير وتحمل 70فولت بين C"E

[حريبي]

المشاركة الأصلية كتبت بواسطة حريبي

الدائرة صحيحة
والترانزستور أي ترانزستور npn قادر على تمرير 7 أمبير وتحمل 70فولت بين C"E

http://www.onsemi.com/PowerSolutions...t.do?id=2N6292

[نعيم البديري]

هي صحيحة الى حد ما // انت تريد تيار عالي ثابت لكن الترانزستور هنا المستخدم لتكبير التيار (اي عزل التحميل عن المنظم ) موصول بطريقة تابع الباعث وهذه الطريقة بذاتها يحصل فيها هبوط في الجهد نتيجة الحمل بسبب حرارة الترانزستور وعدم تعويض الفقد ..
لقد جربت طريقة اخرى لزيادة تيار المنظمات من سلسلة 78XX وكانت النتائج افضل
سأحاول رفع الرابط الذي تم فيه طرح الموضوع بالمنتدى ..

[quosai]

المشاركة الأصلية كتبت بواسطة نعيم البديري

هي صحيحة الى حد ما // انت تريد تيار عالي ثابت لكن الترانزستور هنا المستخدم لتكبير التيار (اي عزل التحميل عن المنظم ) موصول بطريقة تابع الباعث وهذه الطريقة بذاتها يحصل فيها هبوط في الجهد نتيجة الحمل بسبب حرارة الترانزستور وعدم تعويض الفقد ..
لقد جربت طريقة اخرى لزيادة تيار المنظمات من سلسلة 78XX وكانت النتائج افضل
سأحاول رفع الرابط الذي تم فيه طرح الموضوع بالمنتدى ..

شكرا لكم اخوتي على اجاباتكم .. تحيه لك استاذ نعيم وبانتظار المشاركه ..

[نعيم البديري]

تفضل اخي تابع هذا الموضوع واي استفسار سأحاول التوضيح ان شاء الله .
http://www.qariya.info/vb/showthread.php?t=138389
