السلام عليكم ورحمة الله وبركاته
الذي يبحث عن الصغر يجب أن يعي أن مدى بث مثل هذا المرسل لن يتعدى بضعة مترات أي أن طاقته ضعيفة كما أن البطارية والملف والمكثف المتغير ستكون معا أكبر من المرسل ستزيد حجمه!
صحيح أن هناك بطاريات ليثيوم بطول 1.5 سنتمتر وقطر 3 ملمتر ولكن الملف سيكون كبيرا اللهم إلا إذا تخلى المرء عن جودة الملف يستطيع ان يستبدله بملف وقلب فيرايت SMD
وأنا اقصد بالتحديد المذبذب
MAX2606
انظر الداتاشيت فضلا.
https://datasheets.maximintegrated.c...05-MAX2609.pdf
وأنا جربته فهو ممتاز من حيث قلة التشوه (الموجي) الطوري وحسن التوليف الخطي ...إلخ ولكن إشارته ضعيفه 10- ديبي (يعني 1 من عشرة ميلي واط)
بعد أن تنفذه على لويحة بحجم سنتمتر مربع على الأقل تحتاج مقاومة متغيرة لتغير التردد لن تجد واحدة أصغر من نصف سنتمتر مربع الخ

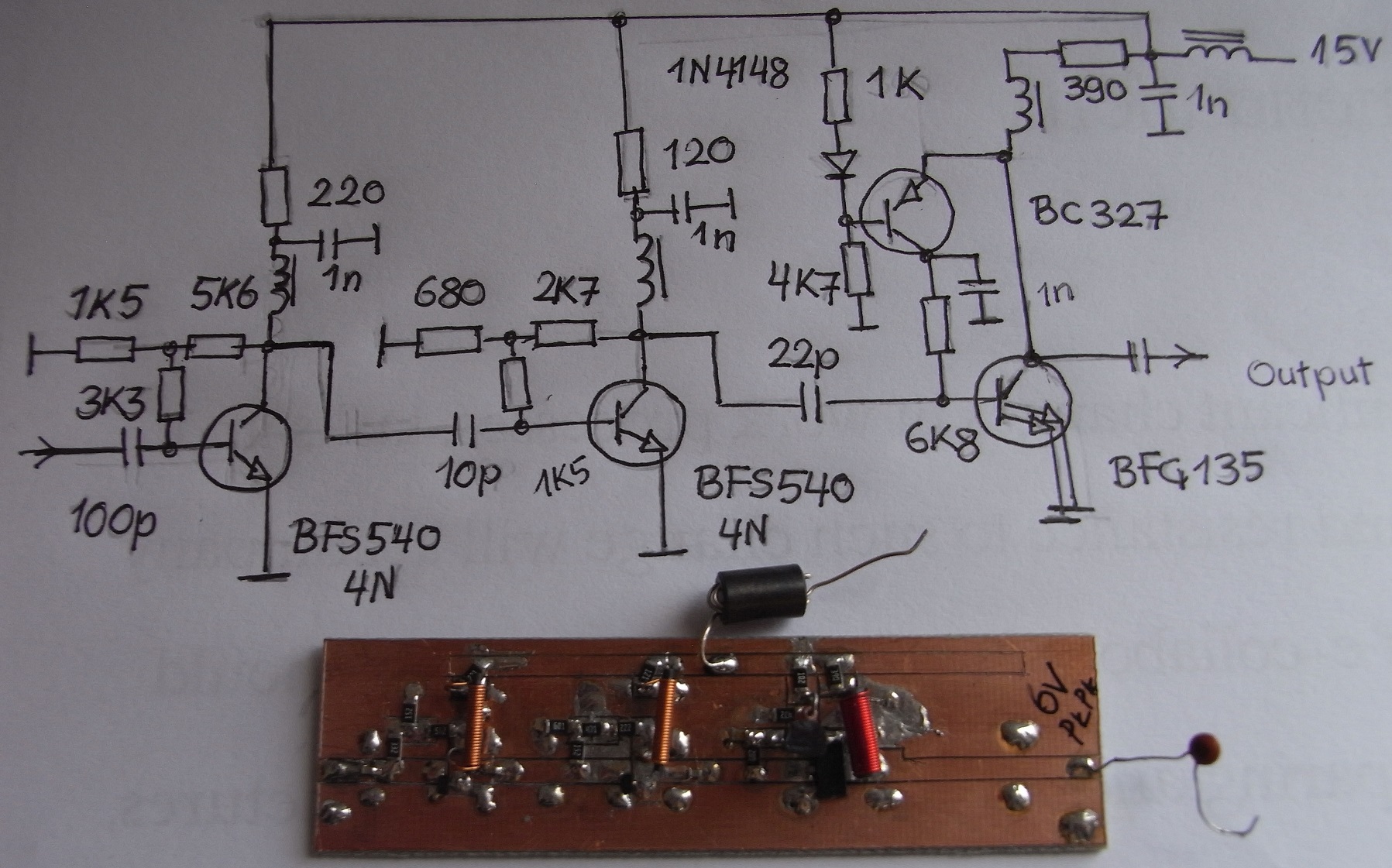

ثم ستقول أريد مضاعفة المدى! انظر هذا الرابط وتلك الصورة سترى أنك لن تضاعف المدى لأكثر من كيلو متر في أحسن الأحوال ناهيك ان صعوبة الحصول على العناصر وضعف الخبرة في تسخيرها!
https://www.qariya.info/vb/showthread.php?t=216450
http://upload.qariya.info/up2017/254...4F9831D457.jpg
وإذا فكرت أن تصنع مذبذبا أو مرسلا بدون العنصر المذكور Max2606 فسوف تلجأ لترانزستور SMD بقية العناصر ويكون الأمر كما ذكرت أعلاه المكثف المتغير كبير والملف كبير والبطارية كبيرة
بالنسبة للهاوي 2 سنتمتر مربع أصغر ما قد يستطيع أن يصل اليه إن كان خبيرا بالRF والSMD
مع تمنياتي للجميع بجمعة خير وبركة ان شاء الله!
