السلام عليكم

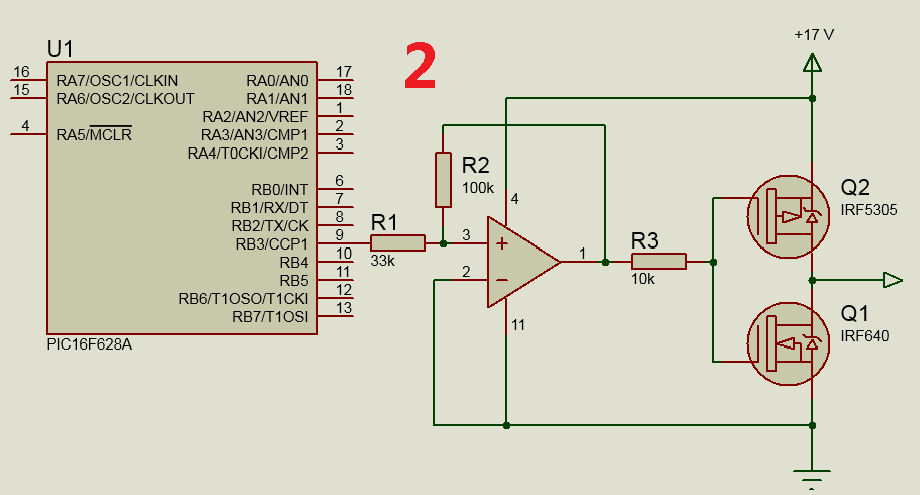

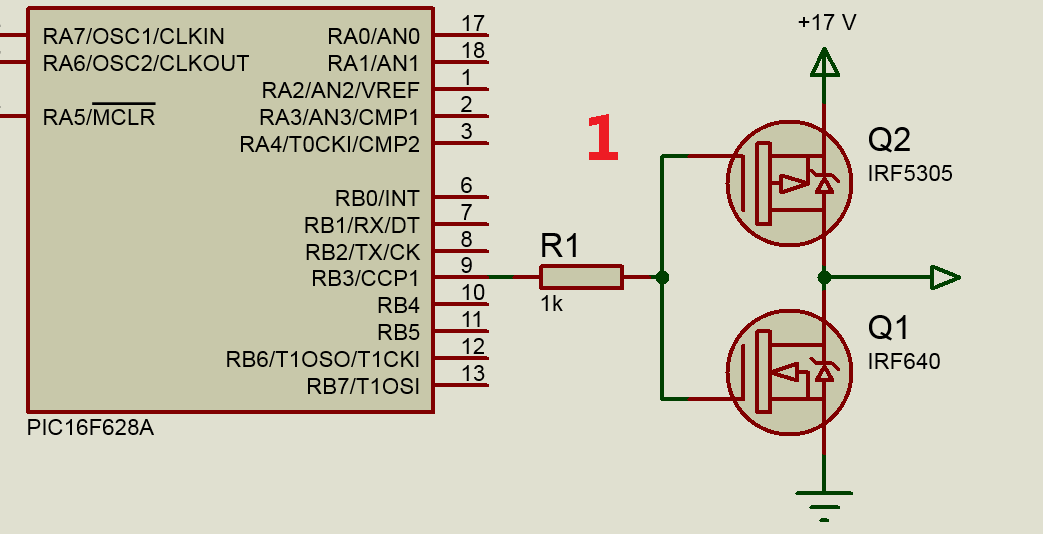

اردت تكبير تيار و جهد اشارة PWM بتردد 500 كيلوهيرتز إلى 17 فولط في الاول استعملت ترانزستورين واحد n و الثاني p كما هو موضح في الصورة الاولى عندما يكون خرج ال PWM سالب يتوقف الترانزيستور السالب و يشتغل الموجب لكن عندما يكون الخرج موجب 5 فولط فإن الترانزيستور السالب يشتغل و الموجب ايضا لانه يحتاج لموجب 17 فولط للتوقف لهذا قمت بوضع opamp لتكبير جهد ال PWM ثلاث مرات لكن في هاته الحالة تشتغل الامور في رنج معين عندما يكون السايكل دوتي اقل من 50 او اكبر من 200 لكن ما عدا ذلك يشتغل الترانزيستوران في نفس الوقت و ترتفع درجة حرارتهما ارتفاع جنوني هل من طريقة اخرى لتكبير جهد ال PWM دون مشاكل
للعلم استعملت في حالة اخرى optocoupler من نوع PC817 لكنه لا يستجيب عند تردد 500 كيلوهيرتز




اعلانات

ماجد عباس محمد
:: نائب المشرف العام
::
تاريخ التسجيل: Jun 2009
الدولة: القاهرة - مصر
المشاركات: 12,214
نشاط [ ماجد عباس محمد ]
قوة السمعة:409
قديم 13-01-2018, 04:46 AM المشاركة 2
افتراضي


مكبر العمليات يجب أن يتحمل هذا التردد العالى فضلا عن الفولت لذا سيكون من الصعب استخدامه و اظنك استخدمت 741 و كسبة عند 500 ك هرتز لا يزيد عن 2 و يحده أكثر أن slew rate له منخفض جدا
فى هذه السلسلة
http://www.qariya.info/vb/showthread.php?t=181076
تجد شرح قنطرة H-bridge و ما تفعله هو نصف قنطرة - أرجو ن تجد فيها ما يفيدك

اعلانات اضافية ( قم بتسجيل الدخول لاخفائها )


walid nadim
:: مهندس متواجد ::
تاريخ التسجيل: Jan 2015
المشاركات: 92
نشاط [ walid nadim ]
قوة السمعة:0
قديم 14-01-2018, 03:36 AM المشاركة 3
افتراضي


استعملت TL066CP اما h bridge فقد تعاملت معه كثيرا في التحكم بالحركات و الليدات و لا اضنه يفي بالغرض في هذه الحالة


ماجد عباس محمد
:: نائب المشرف العام
::
تاريخ التسجيل: Jun 2009
الدولة: القاهرة - مصر
المشاركات: 12,214
نشاط [ ماجد عباس محمد ]
قوة السمعة:409
قديم 14-01-2018, 06:36 AM المشاركة 4
افتراضي


هو ذات المكبر فيما عدا الدخول مقاومته عالية

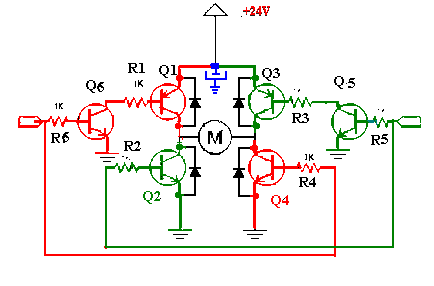

أما القنطرة فهذا ما فى الصفحة 2

وهو يحل لك مشكلة الترانزيستور العلوى التى كنت تبحث عنها

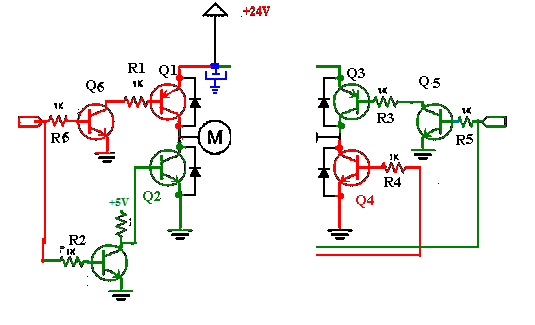

أما السفلى فتعديل بسيط يحل لك المشكلة


محمد إلياس
:: مهندس جيد ::
تاريخ التسجيل: Jan 2017
المشاركات: 230
نشاط [ محمد إلياس ]
قوة السمعة:0
قديم 14-01-2018, 07:23 AM المشاركة 5
افتراضي


لو فقط المطلوب تكبير الإشارة ممكن تكتفي بالجزء التالي من دائرة الاستاذ ماجد:

قاعدة الترازيستور الأول NPN يكفيها 5 فولت بينما تحصل في مجمع الترانزيستور الثاني PNP على جهد قريب جدا من الجهد المغذي للباعث .
تختار طبعا Q2 بقدرة ومواصقات مناسبة للحمل.
أما بالنسبة ل Q1 فعادة ترانزيستور صغير يكفي.


walid nadim
:: مهندس متواجد ::
تاريخ التسجيل: Jan 2015
المشاركات: 92
نشاط [ walid nadim ]
قوة السمعة:0
قديم 14-01-2018, 02:22 PM المشاركة 6
افتراضي


لو فقط المطلوب تكبير الإشارة ممكن تكتفي بالجزء التالي من دائرة الاستاذ ماجد:

قاعدة الترازيستور الأول NPN يكفيها 5 فولت بينما تحصل في مجمع الترانزيستور الثاني PNP على جهد قريب جدا من الجهد المغذي للباعث .
تختار طبعا Q2 بقدرة ومواصقات مناسبة للحمل.
أما بالنسبة ل Q1 فعادة ترانزيستور صغير يكفي.
احتاج لتكبير الاشارة في جزئيها الموجب و السالب لاني احتاج تكبير الجهد و التيار معا


محمد إلياس
:: مهندس جيد ::
تاريخ التسجيل: Jan 2017
المشاركات: 230
نشاط [ محمد إلياس ]
قوة السمعة:0
قديم 14-01-2018, 04:32 PM المشاركة 7
افتراضي


احتاج لتكبير الاشارة في جزئيها الموجب و السالب لاني احتاج تكبير الجهد و التيار معا
1- الدائرة تكبر الجهد والتيار معا شرط أن يوفر المصدر ذلك و أن يتحمل الترانزيستور Q2 ذلك الجهد والتيار.
2- لا وجود في دوائرك لأي سالب ..
لديك إشارة PWM خارجة من الطرف RB3/CCP1:

إشارة PWM هذه عبارة عن جهد متغير في الزمن يأخذ قيمتين لا ثالث لهما هما :
+5 فولت أثناء الزمن on
و 0 فولت أثناء الزمن off
لاحظ الصورة :

أصلا المتحكم لا يخرج قيم سالبة ..
إما جهد موجب أو 0 فولت.
فلو كانت تغذيته ب 5 فولت كمثال فهو يخرج :
إما 1 منطقي يقابله جهد 5 فولت تقريبا
أو 0 منطقي يقابله 0 فولت تقريبا ..


التعديل الأخير تم بواسطة : محمد إلياس بتاريخ 14-01-2018 الساعة 04:48 PM

walid nadim
:: مهندس متواجد ::
تاريخ التسجيل: Jan 2015
المشاركات: 92
نشاط [ walid nadim ]
قوة السمعة:0
قديم 14-01-2018, 05:38 PM المشاركة 8
افتراضي


1- الدائرة تكبر الجهد والتيار معا شرط أن يوفر المصدر ذلك و أن يتحمل الترانزيستور Q2 ذلك الجهد والتيار.
2- لا وجود في دوائرك لأي سالب ..
لديك إشارة PWM خارجة من الطرف RB3/CCP1:

إشارة PWM هذه عبارة عن جهد متغير في الزمن يأخذ قيمتين لا ثالث لهما هما :
+5 فولت أثناء الزمن on
و 0 فولت أثناء الزمن off
لاحظ الصورة :

أصلا المتحكم لا يخرج قيم سالبة ..
إما جهد موجب أو 0 فولت.
فلو كانت تغذيته ب 5 فولت كمثال فهو يخرج :
إما 1 منطقي يقابله جهد 5 فولت تقريبا
أو 0 منطقي يقابله 0 فولت تقريبا ..
شكرا لك اخي
اعلم هذا 0 فولط هو ما اقصد به السالب في كلامي لاني محتاج لترانزيستورين واحد موجب و الثاني سالب مربوطان معا في المجمع ليعطياني مرة موجب و مرة سالب بتيار مرتفع كما هو موضح في الصورة رقم واحد
