اقتباس:
المشاركة الأصلية كتبت بواسطة themarkez
السلام عليكم
اخوتي واساتذتي

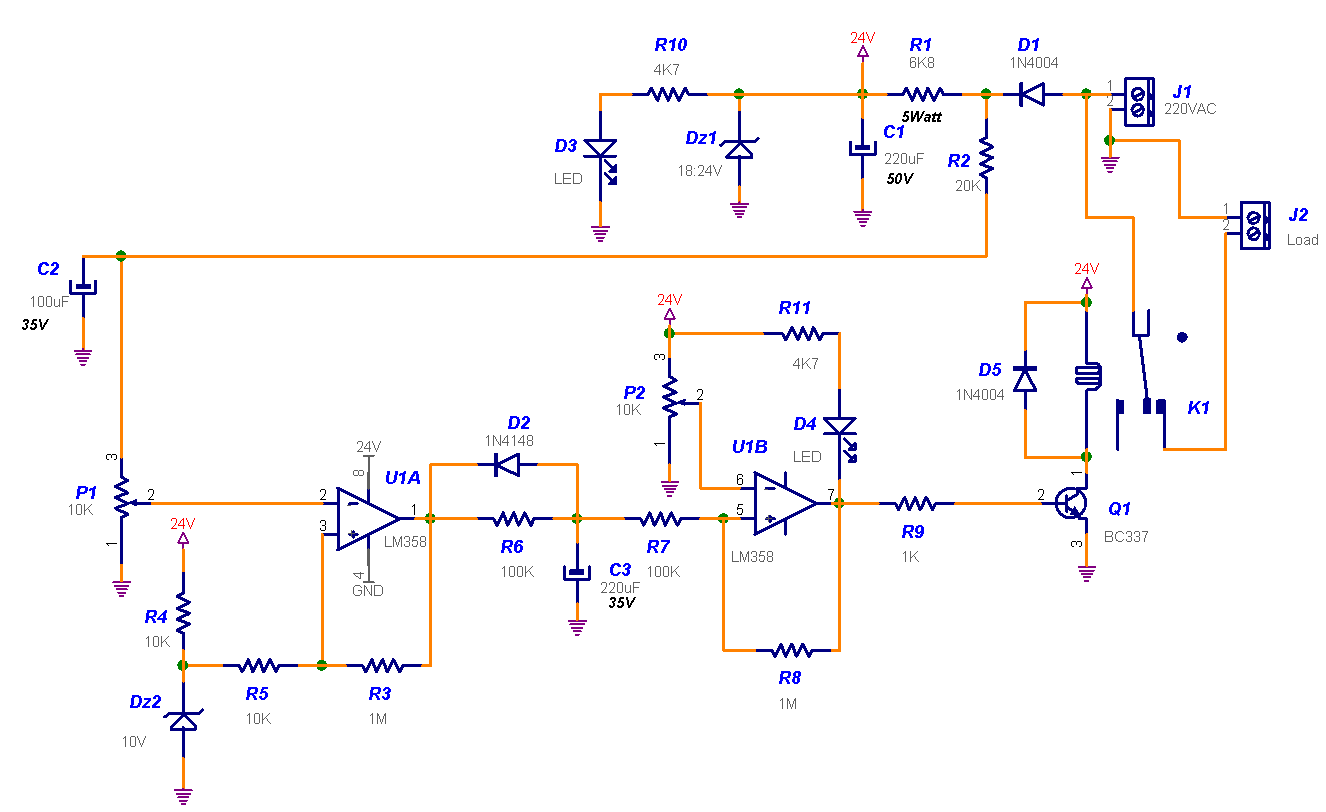

اما عن الدارة فلقد قمت بتنفيذها مرات عدة ولم اصل الا لتشغيل الليد الاول بعد الزينر ٢٤ فولت ولم تكن تصل التغذية لباقي الدارة او ان ما يصل هو تسريبات بالميلي فولت وسخونة كبيرة على المقاومة r1
|
رغم اننى كررت لك أكثر من مرة فى ردى السابق على القياس و انك لم تذكر قيمة واحدة إلا انك تكرر ذات الأمر مرة أخرى
تقول الليد الأول بعد الزينر 24 فولت
هل ذكرت كم هو هذا الفولت؟ طبيعى أن يكون على المقاومة r1 سخونة فهى 5 وات ووضعت 5 وات لا لكى لا تسخن ولكن لكى تتحمل الحرارة....
ولم تكن تصل التغذية لباقى الدائرة
حسنا الرسم لا خطأ فيه هنا لكن ربما تنفيذ البوردة كان به قصر أو تراك مقطوع أو اى سبب منع هذا الفولت من الوصول
وقد حدد لك الأخ الفاضل عمر سلامة الخطوات فى المشاركة 2 أول رد له وقال ارفع المتكاملات وقيس التغذية و أظننى ذكرت أن أول شيء التأكد من التغذية لكن لم تبحث وراء ذلك
اقتباس:
وما كنت استغربه ان بداية عمل الدارة يجب ان يكون بتاخير زمني كأي دارة حماية وهو مالم يحصل معي
ومازاد حيرتي هو عدم عمل الدارة على برنامج المحاكاة ايضا وبرغم ضعف او انعدام خبرتي بهم من قبل الا انني تعلمت الكثير بفضل هذه الدارة وصاحبها استاذنا ماجد
في بعض التجارب كان يصل للمقارن ٢٤ فولت على اطراف التغذية ولكن لم يكن هناك اي استجابة بتغير المقاومات المتغيرة لحصول فصل او وصل في الدارة وما نبهني عنه الاستاذ ماجد في رسم المحاكة لم يكن الا خطأ في الرسم ولكن عند عمل الدارة كنت اصل الخط بشكل صحيح
|
انا لا يهمنى المحاكى وما يقول لأن أحيانا لو لم تضع رمز أرضى يلخبط ولو تضع لا ادرى ماذا يفعل كذا
قيس بالآفو صح وطبقا للرسم و الكلام "لم اصل لكذا وكذا" كلام لا هدف منه
الصواب و المطلوب هو أن تقول
على طرف المقاومة المتغيرة p1 بالآفو على وضعية مستمر أعطى كذا فولت ووضعية متردد أعطى كذا فولت
الزينر على الطرف 3 عليه كذا فولت (بالقياس وليس بالافتراض ولا المحاكاة ) وهذا الفولت موجود على رجل 3 و رجل 2 بتغيير المقاومة يتغير الفولت من صفر و يكون الخرج 22 فولت و عندما يصبح كذا (أعلى من 3) ينزل الخرج إلى صفر
إن حدث هذا فخيرا و إن لم يحدث لا تكون الدائرة لا تعمل ولكن المكبر تالف
وهكذا حسب ما شرحت لك المرة الماضية أداء الدائرة
اقتباس:
لست بمكاني هنا لابرر اخطائي او اقيم احد منكم فانتم اساتذتنا ولكن ربما ضعف خبرتي هو ما اثار سوء الفهم اعتذر خالص الاعتذار للكبير استاذ ماجد أن تسببت في ازعاجه واعرف ان قلبه الكبير يتسع للكل واشكر الاستاذ عمر سلامة على مداخلته المتميزة ونصائحه الهامة والمفيدة
ووسأستمر بالمحاولة والتعلم منكم ومن خبراتكم
ودمتم اخوة واساتذة ومعلمين لنا
|
لى سؤال أخير فى انتظار الرد عليه قبل باقى القياسات
اقلب البوردة وانظر الوجه النحاسى هل تقرأ كلمتى load و 220v معتدلة أم مقلوبة؟ أم انت تجمع على بوردة تجميع؟؟
المساعدة في دارة لا تعمل
