السلام عليكم اخي عبدالله حجازي يوجد صديق يشكيلي عن نفس مشكلتك في الموضوع بالرابط اعلاه قد صمم لوحة smart home باستخدام esp32 مع مجموعة Uln2003 و اربعة ريليهات يتم التحكم بالنظام عن طريق الهاتف وعن طريق اربعة مفاتيح والمفاتيح قريبة عن الاحمال اما اللوحة فهي بعيدة نسبيا عن الاحمال و المشكلة انه عند تشغيل حمل حثي عن طريق المفاتيح يحدث تشويش او reset للمتحكم فما الحل طال عمرك اخي

[مسلم11]

السلام عليكم
التشويش يمكن القضاء عليه بطريقتين
الاولى تكون بمعالجة سبب التشويش
ان كان محركا يجب ان تضع مكثفا على طرفيه وان كان المحرك يعمل على التيار المستمر فاي مكثف من 10 الى 1 ميكرو عدسي يعمل جيدا
وان كان يعمل على التيار المتناوب فيجب احضار مكثفين بذات القيمة السابقة وتوصل كل مكثف الى كل طرف و من ثم توصل طرفين المكثف مع بعضهما يعني وصل مكثفين بين الطرفين تسلسليا منعا لاعاقة عمل المحرك.
الطريقة الثانية تكون بتحجيب الدارة نفسها والتحجيب اما ان تجعل لوحتك مغطاة بالنحاس المتصل بالسالب كما بلوحات الاتصال الراديوي او ان تجعلها في علبة مغطاة بورق المنيوم متصل بالسالب .
الطريقة الثالثة ان ترفع تيار المستشعرات او الحساسات ايا كان ما تسموها او المداخل الى الضعف وهذا انسب حل ان لم يؤثر على الحساس او المستشعر
ويبقى الكلام الفصل لسيد المتحكمات الاستاذ عبد الله حجازي
تحياتي لكم جميعا

[عبدالله حجازى]

اضافه لما تفضل به اخي الكريم مسلم

فضلا شرح قليل عن طبيعه الأجهزة اللتي تريد التحكم بها
ما هو مصدر تغذيه دائرة المتحكم
صورة واضحه للبورد اللتي صممت لكي نحكم عليها ربما يوجد خطأ أو شئ غير مرغوب فيه عند تصميم البورد
النصائح لتفادي الوقوع في الشوشرة علي المتحكم

اولا توجد طرق متبعه في كتابه الأوامر اللتي تتعامل مع المحيط الخارجي للمتحكم مثل السوتشات والحساسات ..
يمكنك تفادي الكثير من المشاكل عند كتابه البرنامج نفسه
ك مثال عند التعامل مع المفاتيح السوتشات يجب كتابه أمور اختبار الضغط علي المفتاح من عدمه بطريقه الشرط المتتالي ..
للتوضيح عند كتابه امر اختبار مفتاح للمتحكم عند وصول نبضه علي طرف المفتاح للمتحكم فإن المتحم سوف يكتشفها بسرعه عاليه جداا ويتعامل معها تخيل عند استخدام كرستال 8 ميجا هرتز أن المتحكم يختبر طرف المفتاح أن تم الضغط عليه من عدمه 8 مليون مرة في الثانيه الواحد !!!!!
وهنا لو تعرض طرف المفتاح لأي نبضه عابرة سوف يفهمها المتحكم علي انها تم الضغط علي المفتاح وهنا كان الحل الأمثل هو استخدام أمر الشرط المتتالي لإختبار المفتاح
عند كتابه شرط اختبار الضغط علي المفتاح
يكتب أمر شرط مركب حيث لو تم الضغط علي المفتاح ينتظر المتحكم وقت يمكن تقديره ب 10 ميكرو ثانيه ثم يختبر الشرط مرة أخري هل مذال المفتاح مضغوط عليه ؟ لو الجواب نعم يدخل الميكرو في تنفيذ الشرط .. وهذا هوا الحل الأمثل في التعامل مع المفاتيح والحساسات ..
تخيل لو كان أمر شرط اختبار المفتاح هو امر شرط واحد فقط هنا كما وضحت لك ان المتحكم سريع جداا لهنا لو تعرض الطرف لنبضه غير مرغوب فيها سوف يعتبرها المتحكم ان الشرط تحقق ويدخل في تنفيذ الشرط مباشر ..
علي عكس لو كان الشرط متتالي أو مركب ..
لو تعرض طرف امر الشرط في المتحكم لأي نبضه عابرة او غير مرغوب بها سوف يتحقق الشرط ويدخل البرنامج يجد امامه 10 ميكرو ثانيه ينتظر وهنا جوهر الموضع في وقت انتظار البرنامج لل 10 ميكرو ثانيه مأكد ان النبضه العابرة اختفت وهنا المتحكم يجد امر شرط ثاني لإختبار وجود النبضه من عدمه يجد عدم وجودها فيخرج من الشرط ولا ينفذ شئ لأنها كانت شوشرة ولم يتم الضغط علي المفتاح ..

اسف علي الإطاله في هذه النقطه لأنها هي جوهر الموضوع في تحافظ علي استقرار البرنامج حتي في اسوء الظروف المحيطه ..
وتتخذ هذة الحيله قاعده تعامل مع كل الأوامر الشرطيه الخارجيه للمتحكم ..

نأتي الي جزء البورد ومصادر التغذيه ..
كما وضح اخونا المهندس مسلم كل ما جاء في كلامه صحيح 100% ..
اضافه الي ذالك
عند استقبال اشارة من حساسات أو مستشعرات بعيده عن المتحكم واقصد ببعيده أن تكون تبعد 1 متر أو اكثر ببعض الامتار ..
هنا يجب استخدام فتوكبلر أو كما يسمي الترنزوستر الضوئي يتم وضع مقاوم اخماد علي طرف المتحكم عند شبكه مع الفتوكبلر لكي يمنع التيارات الصغيرة الوصل للمتحكم
ايضا يجب عزل تغذيه الراليهات والملفات الحثيه والمركات عن تغذيه المتحكم حتي لو كان مصدر الجهد هو مصدر واحد ..
للتوضيح
يجب استخدام مصدر تغذيه كافي يستطيع توفير التيار الأعظم للقطع والمكونات المحيطه بالمتحكم ..
ويفضل استخدام محولات النبضيه أو كما تسمي محول السويتشينج باور

لعزل تغذيه الراليهات عن المتحكم يجب استخدام ملف 100 h علي موجب تغذيه الراليهات مع وضع مكثفات عدسيه للترشيح التيار ..
ايضا يجب ملئ فراغات البورده بالنحاس وربطها بالأرضي عند تصميم البورد كما جاء في كلام اخونا مسلم جزاه الله خيراا

اتبع كل ما جاء من تعليمات وان شاء الله خير
ولا تنسي ان تتبع طرق الوقايه كما وضحا اخي مسلم

بالتوفيق وأسف علي الإطاله ولكن اريد ان اعطيق خبرة وتجارب السنين بين يديك

تحياتي لكم اخوتي

[Bahaa599599]

حياكم الله اخواني
عندي سؤال واحد فقط
بما ان الشوشرة عبارة عن نبضة كهربائية سريعة تدخل في طرف دخل الميكرو فهل يمكن وضع مكثف سعوي بين طرف الدخل والارضي لالغاء هذه النبضة

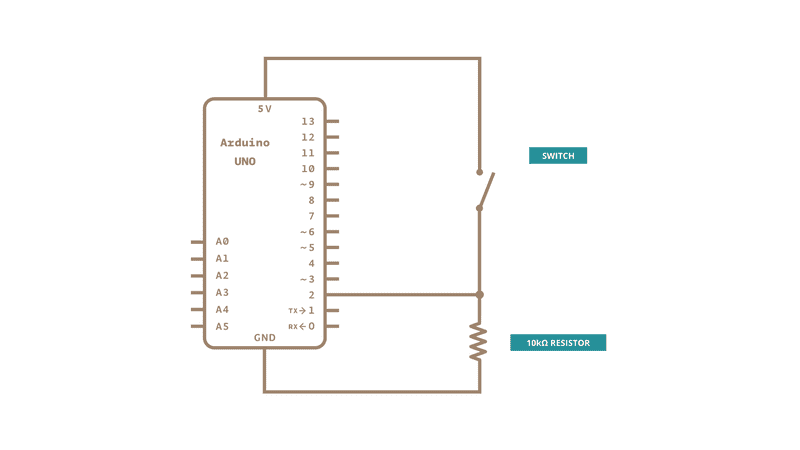

يعني في هذه التوصيلة هل يمكن وضع مكثف عدسي بالتوازي مع المقاومة لالغاء النبضات السريعة لتعمل كفلتر ؟؟



وشاهدت شخض قد ادلى برايه وهو جعل كل اطراف المتحكم غير المستخدمة بحالة خرج لكي لا تتاثر بالعوامل الخارجية
هل هذا صحيح ؟؟

وبخصوص تغطية الدائرة بالكامل بالنحاس قد تم اقتراحها لكن هذه الطريقة قد تمنع اشارة البلوتوث او الواي فاي لانه كما ذكرت ايضا يتم التحكم عن طريق الهاتف

اعتقد المشكلة الاساسية هي بالاسلاك الموصلة بين المفاتيح والميكرو

[عبدالله حجازى]

اقتباس المشاركة الأصلية كتبت بواسطة Bahaa599599 حياكم الله اخواني عندي سؤال واحد فقط بما ان الشوشرة عبارة عن نبضة كهربائية سريعة تدخل في طرف دخل الميكرو فهل يمكن وضع مكثف سعوي بين طرف الدخل والارضي لالغاء هذه النبضة يعني في هذه التوصيلة هل يمكن وضع مكثف عدسي بالتوازي مع المقاومة لالغاء النبضات السريعة لتعمل كفلتر ؟؟ وشاهدت شخض قد ادلى برايه وهو جعل كل اطراف المتحكم غير المستخدمة بحالة خرج لكي لا تتاثر بالعوامل الخارجية هل هذا صحيح ؟؟ وبخصوص تغطية الدائرة بالكامل بالنحاس قد تم اقتراحها لكن هذه الطريقة قد تمنع اشارة البلوتوث او الواي فاي لانه كما ذكرت ايضا يتم التحكم عن طريق الهاتف اعتقد المشكلة الاساسية هي بالاسلاك الموصلة بين المفاتيح والميكرو

نعم يمكنك فعل ذالك سوف يمنع الإرتداد ويحد من النابضه اللحظيه

ما ان الشوشرة عبارة عن نبضة كهربائية سريعة تدخل في طرف دخل الميكرو فهل يمكن وضع مكثف سعوي بين طرف الدخل والارضي لالغاء هذه النبضة يعني في هذه التوصيلة هل يمكن وضع مكثف عدسي بالتوازي مع المقاومة لالغاء النبضات السريعة لتعمل كفلتر ؟؟

ايضا هذا الأمر مهم قد نسيت ذكرة لك اجعل كل الأطراف الغير مستخدمه خرج لكي تعطي 0 في السجل وعلي اطراف الميكرو

وشاهدت شخض قد ادلى برايه وهو جعل كل اطراف المتحكم غير المستخدمة بحالة خرج لكي لا تتاثر بالعوامل الخارجية هل هذا صحيح ؟؟

ان لزم الأمر وسوف تغطي الميكرو اخرج انتنتا الأشارة خارج البوكس

وبخصوص تغطية الدائرة بالكامل بالنحاس قد تم اقتراحها لكن هذه الطريقة قد تمنع اشارة البلوتوث او الواي فاي لانه كما ذكرت ايضا يتم التحكم عن طريق الهاتف

نعم اخي كما وضحت لك ان كنت سوف تستخدم اسلاك طويله وتربط عليها مفاتيح ف يجب وضع ابتوكبلر علي كل طرف دخل للمتحكم قادم من سلك مفتاح خارج البورد لحمايه من الشوشرة
كما تعلم الابتوكبلر هو عازل جيد للضوضاء

بالتوفيق

[Bahaa599599]

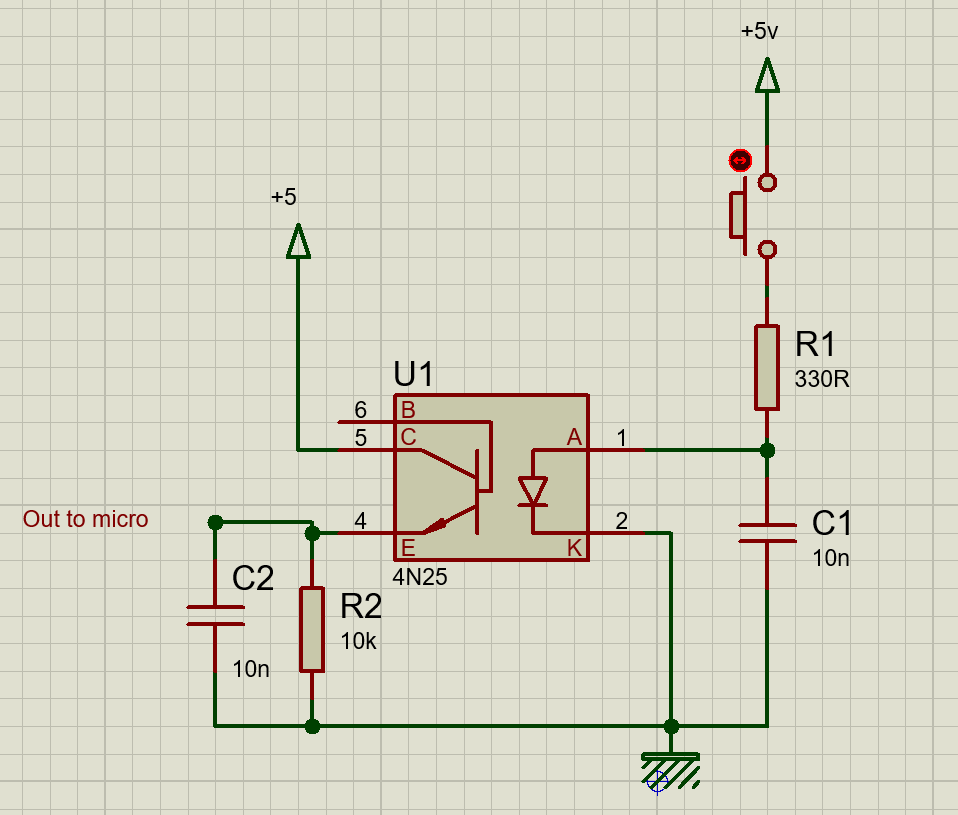

اخي هل هذه التوصيلة تكفي لمنع التشويش

[عبدالله حجازى]

اقتباس المشاركة الأصلية كتبت بواسطة Bahaa599599 اخي هل هذه التوصيلة تكفي لمنع التشويش

نعم أخي تكفي هذة الدائرة لمنع التشويش ويفضل عزل GND الدايود ليد عن GND دائرة المتحكم
لكي تستفيد بالعزل الكامل ويكون ارضي المفتاح والموجب منفصل عن ارضي وموجب المتحكم

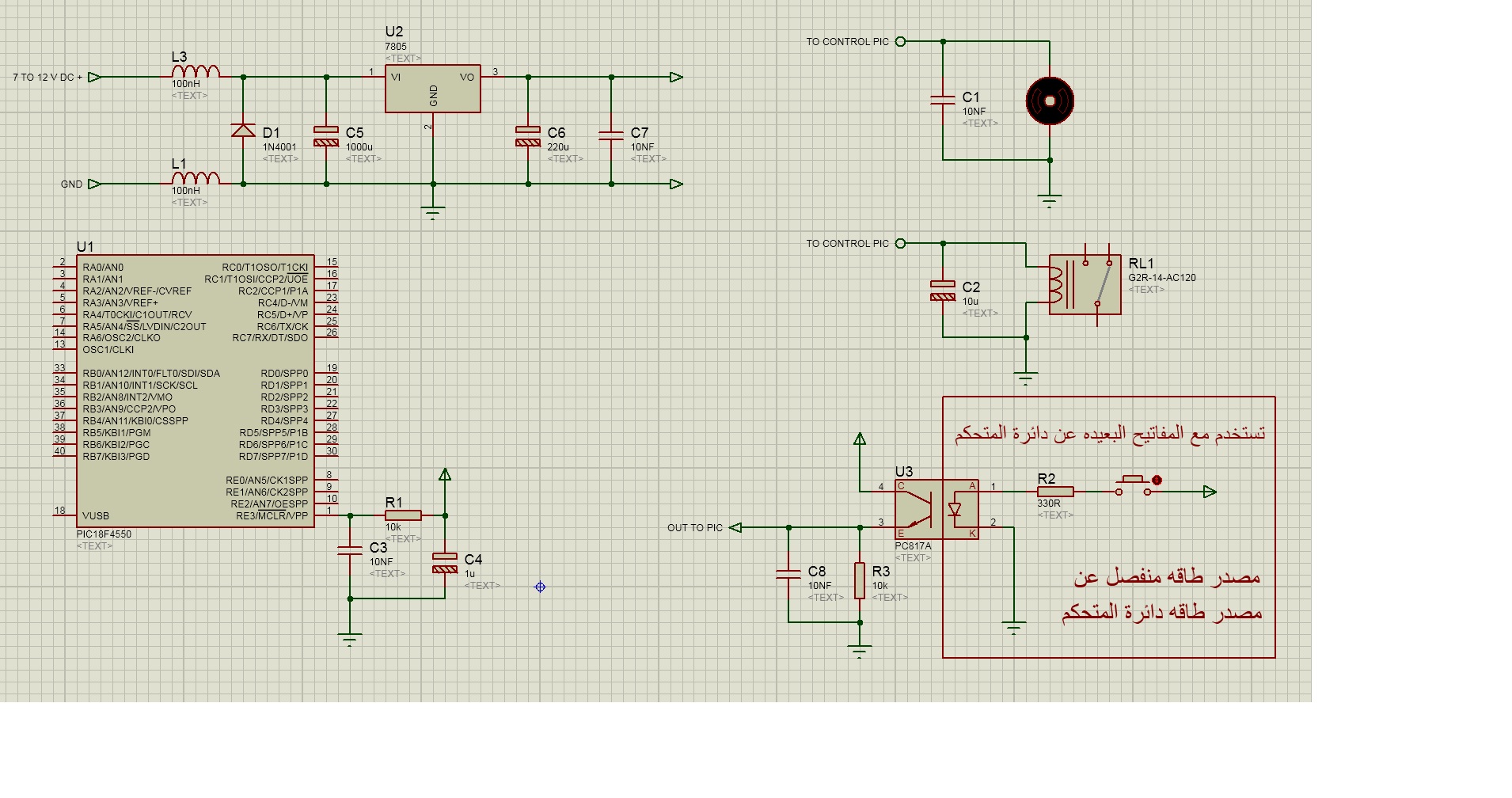

واليك بعض الحلول بالصورة
